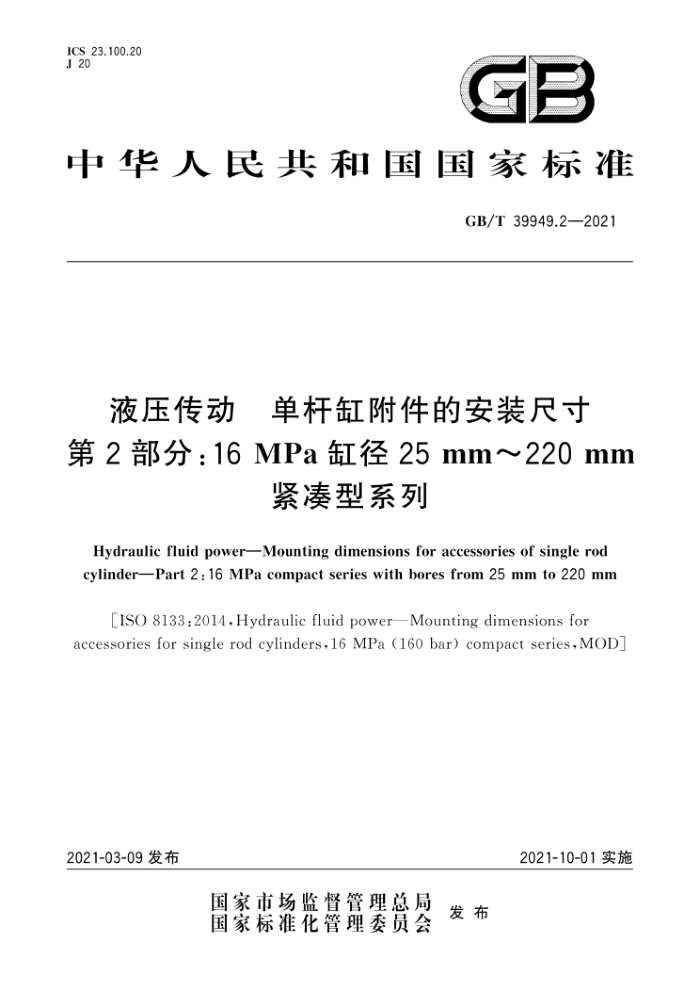

GB/T 39949.2-2021
液压传动单杆缸附件的安装尺寸第2部分∶16MPa缸径25mm～220mm紧凑型系列
Hydraulic fluid power—Mounting dimensions for accessories of single rod cylinder—Part 2:16 MPa compact series with bores from 25 mm to 220 mm
[ISO8133:2014,Hydraulic fluid power—Mounting dimensions foraccessories for single rod cylinders.16 MPa(160 bar)compact series,MOD]
2021-10-01 实施
2021-03-09 发布
前 言
GB/T39949《液压传动 单杆缸附件的安装尺寸》分为 3个部分∶
——第1部分∶16 MPa中型系列和 25 MPa系列;
——第2部分∶16 MPa缸径 25 mm～220 mm紧凑型系列;
——第3部分∶16 MPa缸径 250 mm～500 mm 紧凑型系列。
本部分为GB/T39949的第2部分。
本部分按照GB/T1.1—2009 给出的规则起草。
本部分使用重新起草法修改采用ISO 8133;2014《液压传动 16 MPa（160 bar）紧凑型系列单杆缸的安装尺寸》。
本部分与ISO8133;2014相比存在结构上的差异，增加了第6章附件型式。
本部分与ISO8133∶2014的技术性差异及其原因如下∶
——关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第 2 章"规范性引用文件中"，具体调整如下∶
● 用非等效采用国际标准的GB/T 1184代替 ISO2768-2（见5.3）;
● 用修改采用国际标准的GB/T 1800.2代替 ISO286-2（见7.1.1）;
● 用非等效采用国际标准的GB/T 1804代替ISO 2768-1（见5.2）;
● 用等同采用国际标准的GB/T 9094代替ISO6099（见第6章）;
● 用等同采用国际标准的GB/T 17446代替 ISO5598（见第3章）。
——附件型式 AB2中"单耳环支架"修改为"单耳环支架，对称型"（见第6章、图7、表7、示例7，ISO8133∶2014的第1章、图7、表7、示例7）。
——附件型式 AB4中"双耳环支架;对称型"修改为"双耳环支架，通孔，对称型"（见第6意、图8、表8、示例8，ISO8133∶2014的第1章、图8、表8、示例8）。
——附件型式AL6 的图样修改为包括锁板、销轴、双耳环和螺钉等的结构体图（见图 4，ISO8133∶
2014的图4）。
——摆动角度中增加用户的使用要求∶"《用户使用时.摆动角度不宜超过土3°）（见7.1.2）"
本部分由中国机械工业联合会提出。
本部分由全国液压气动标准化技术委员会（SAC/TC3）归口。
