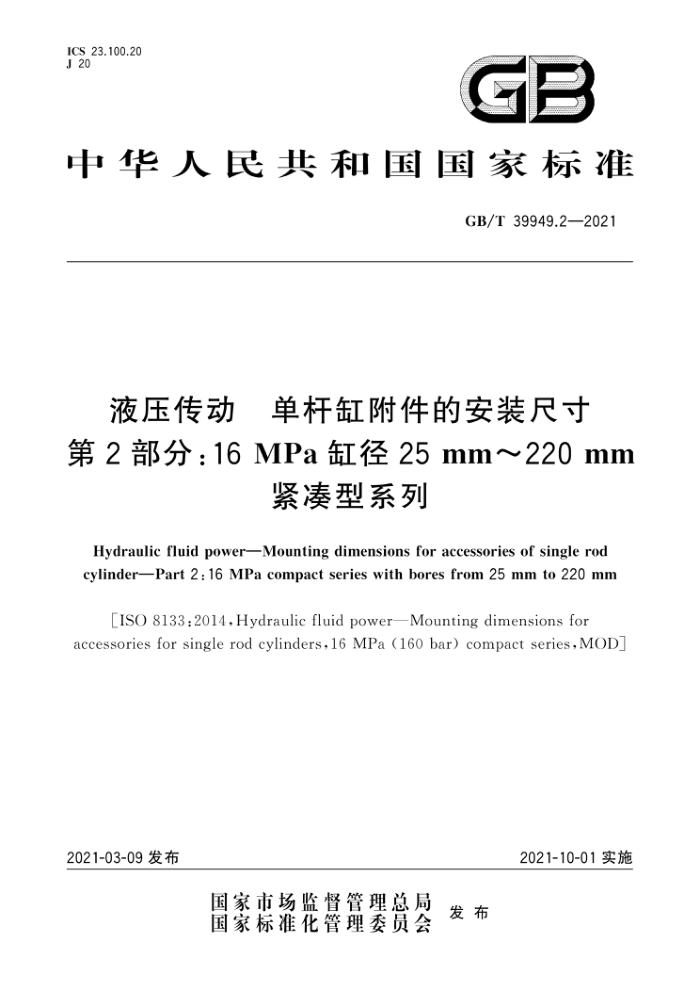

ICS_23.100.20 J 20
GB
中华人民共和国国家标准
GB/T39949.2—2021
液压传动 单杆缸附件的安装尺寸第 2 部分:16 MPa 缸径 25 mm～220 mm
紧型系列
Hydraulic fluidpowerMounting dimensions for accessories of single rod cylinder—Part 2 : 16 MPa compact series with bores from 25 mm to 220 mm
[ISO 8133:2014,Hydraulic fluid power—Mounting dimensions for accessories for single rod cylinders,16 MPa (16o bar) compact series,MODJ
2021-10-01实施
2021-03-09发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T 39949.2—2021
前言
GB/T39949《液压传动单杆缸附件的安装尺寸》分为3个部分：一第1部分：16MPa中型系列和25MPa系列；一第2部分：16MPa缸径25mm220mm紧凑型系列；一第3部分：16MPa缸径250mm500mm紧凑型系列。 本部分为GB/T39949的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO8133：2014《液压传动16MPa(160bar）紧型系列单杆缸
的安装尺寸》。
本部分与ISO8133：2014相比存在结构上的差异，增加了第6章附件型式。 本部分与ISO8133：2014的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件中”，具体调整如下： ·用非等效采用国际标准的GB/T1184代替ISO2768-2（见5.3）； ·用修改采用国际标准的GB/T1800.2代替ISO286-2（见7.1.1）； ·用非等效采用国际标准的GB/T1804代替ISO2768-1（见5.2）； ·用等同采用国际标准的GB/T9094代替ISO6099（见第6章）； ·用等同采用国际标准的GB/T17446代替ISO5598（见第3章）。
一附件型式AB2中“单耳环支架”修改为单耳环支架，对称型”（见第6章、图7、表7、示例7，
ISO8133：2014的第1章、图7、表7、示例7）。 附件型式AB4中“双耳环支架，对称型”修改为“双耳环支架，通孔，对称型”（见第6章、图8、 表8、示例8，ISO8133：2014的第1章、图8、表8、示例8）。 附件型式AL6的图样修改为包括锁板、销轴、双耳环和螺钉等的结构体图（见图4，ISO8133：
-
一
2014的图4）。 摆动角度中增加用户的使用要求：“（用户使用时，摆动角度不宜超过士3°）（见7.1.2）”。
本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。 本部分起草单位：合肥长源液压股份有限公司、广东省韶关市质量计量监督检测所、扬州市江都永
坚有限公司、江阴市洪腾机械有限公司、浙江大学、国家智能制造装备产品质量监督检验中心（浙江）、北京机械工业自动化研究所有限公司。
本部分主要起草人：陈鹏、胡善芝、肖寄光、张鸿、薛洪权、张军辉、郑智剑、曹巧会。
1 GB/T39949.2—2021
液压传动单杆缸附件的安装尺寸第2部分：16MPa缸径25mm~220mm
紧型系列
1范围
GB/T39949的本部分规定了16MPa缸径为25mm～220mm紧凑型系列单杆液压缸附件的安装尺寸。
本部分适用于JB/T12706.2规定的液压缸。 注：液压缸附件以机械的方式传递载荷，其设计基于液压缸的最大负载，该负载与GB/T2348和GB/T2346规定
的液压缸缸径和公称压力有关
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184形状和位置公差未注公差值（GB/T1184—1996，eqvISO2768-2：1989） GB/T1800.2产品几何技术规范（GPS）线性尺寸公差ISO代号体系第2部分：标准公差带
代号和孔、轴的极限偏差表（GB/T1800.2一2020，ISO286-2：2010，MOD）
GB/T 1804 一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768-1： 1989)
GB/T 9094 流体传动系统及元件缸安装尺寸和安装型式代号（GB/T9094一2020，ISO6099： 2018,IDT)
GB/T 17446 流体传动系统及元件词汇（GB/T17446—2012，ISO5598：2008，IDT）
3术语和定义
GB/T17446界定的术语和定义适用于本文件。
4安装尺寸
附件的安装尺寸应从图1～图11以及对应的表1～表11中选择。
5公差
5.1附件的安装尺寸公差应符合图1～图11以及对应的表1～表11的要求。 5.2本部分所有未注线性和角度尺寸公差等级宜选用m级，标注为：“GB/T1804一m”，应符合 GB/T1804的规定。 5.3本部分所有未注几何公差等级宜选用K级，标注为：“GB/T1184一K”，应符合GB/T1184的规定。
1 GB/T 39949.2—2021
附件型式
6
本部分包括以下附件型式，应符合GB/T9094的代号标识规定。
AP6：活塞杆用带关节轴承的单耳环，内螺纹（见图1和表1）； AB5：关节轴承用双耳环支架，斜型（见图2和表2）； AA6-L：销轴，关节轴承用，带锁板（见图3和表3）； AL6：用于销轴的锁板（见图4和表4)； AP2：活塞杆用双耳环，内螺纹（见图5和表5）： AP4：活塞杆用单耳环，内螺纹（见图6和表6）； AB2：单耳环支架，对称型（见图7和表7）； AB4：双耳环支架，通孔，对称型（见图8和表8）； AA4S：销轴，轴套用，带开口销（见图9和表9）； AA4-R：销轴，轴套用，带卡键或卡环（见图10和表10）： AT4：耳轴支架（见图11和表11）。
A-A EN
注：使用适当的锁紧装置。
图1活塞杆用带关节轴承的单耳环，内螺纹（AP6） GB/T 39949.2—2021
表1 活塞杆用带关节轴承的单耳环，内螺纹（AP6)安装尺寸
CN mm
EN mm
EF CH AV LF EU 摆动角度 max js13 min min max (Z)
型号 公称力 max N
KK 6H
N
公称尺寸 极限偏差 公称尺寸极限偏差 mm mm mm mm mm min
mm
18 42 15 16 8.5 23 48 17 20 11. 5 28 58 19 25 13. 5 33 68 23 30 18 41 85 29 35 20 51 105 37 45 24 61 130 46 58 31 80 150 57 68 39
12 8 000 19 M10 X 1. 25 12
10
0
16 12 500 22 M12X1.25 16 0.008 14 20 20 000 28 M14X1.5 20
16
25 32 000 31 M16 X1, 5 25 0, 010 0 20 30 50 000 37 M20×1.5 30
0 0.050
22 28
3°
40 80 000 47 M27X2 40 50 125 000 57 M33X2 50 60 200 000 69 M42X2 60
0
0. 012 35
44
0
0
80 320 000 91 M48X2 80 0. 015 55 0, 150 102. 5 185 64 92 48 100 500 000 110 M64X3 100 0.020 70 0, 200 120 240 86 116 57
0
0
3 GB/T 39949.2—2021
LO
T
KP
KO
SHB
UK
④
0
3
2
Φ
O
aCG和CS尺寸可用垫片保证螺纹孔仅在安装带有锁板的销轴时加工。
图2关节轴承用双耳环支架，斜型（AB5）
