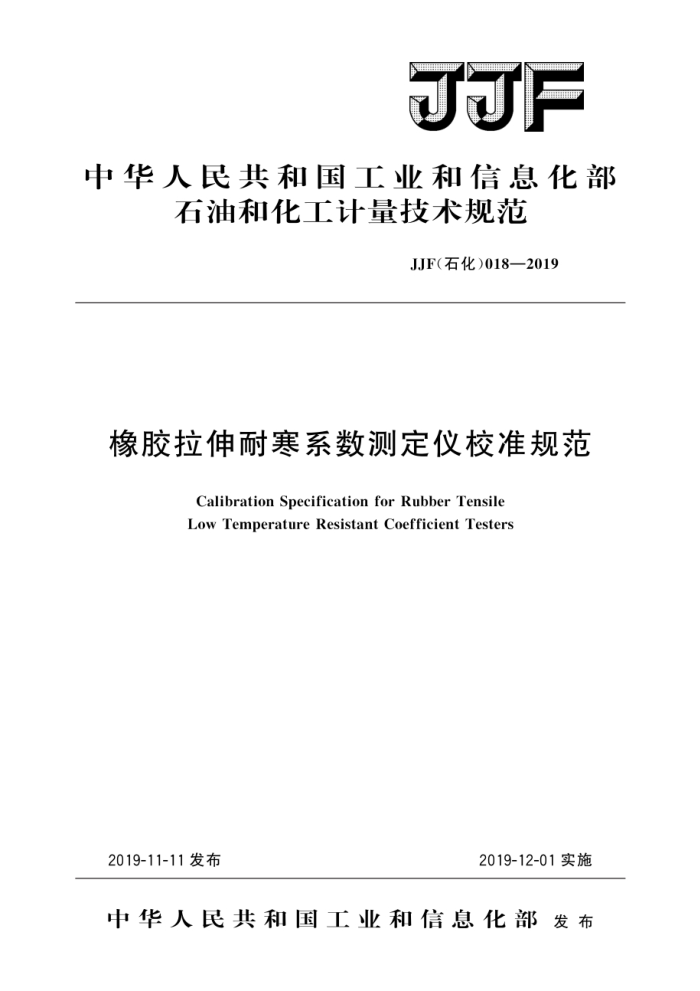

JF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）0182019
橡胶拉伸耐寒系数测定仪校准规范
Calibration Specification for Rubber Tensile Low Temperature Resistant Coefficient Testers
2019-11-11 发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（石化）018—2019
橡胶拉伸耐寒系数测定仪校准规范 CalibrationSpecificationforRubberTensile LowTemperatureResistantCoefficientTesters
JJF(石化）018—2019
归口单位：中国石油和化学工业联合会主要起草单位：青岛中化新材料实验室参加起草单位：青岛北橡计量检测技术有限公司
青岛中化新材料实验室检测技术有限公司浙江三维橡胶制品股份有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）018—2019
本规范主要起草人：
李健 (青岛中化新材料实验室) 冯绍华（青岛中化新材料实验室）吴康（青岛中化新材料实验室）
参加起草人：
陈红卫（青岛北橡计量检测技术有限公司）孙涛（青岛中化新材料实验室检测技术有限公司）张国方（浙江三维橡胶制品股份有限公司） JJF（石化）018—2019
目 录
引言 1 范围
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6) (9)
引用文件概述
2 3 4 计量特性
5 校准条件 5. 1 环境条件.· 5.2 测量标准及其他设备 6 校准项目和校准方法· 6. 1 校准项目· 6. 2 校准方法·
校准结果 7. 1 校准记录 7. 2 校准证书. 7. 3 不确定度 8 复校时间间隔附录A 橡胶拉伸耐寒系数测定仪校准记录格式附录B 橡胶拉伸耐寒系数测定仪校准证书内页格式附录C 刻度尺长度示值误差测量结果不确定度评定示例附录D 保温容器内温度示值误差测量结果不确定度评定示例
2 JJF（石化）018—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义技术规范》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制
本规范主要参考HG/T3867一2008《硫化橡胶 拉伸耐寒系数的测定》制定。 本规范为首次发布。
II JJF（石化）018—2019
橡胶拉伸耐寒系数测定仪校准规范
1范围
本规范适用于测定橡胶拉伸耐寒系数的仪器的校准
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
橡胶拉伸耐寒系数测定仪（以下简称测定仪）是用于橡胶或薄膜试样在等负荷作用下，测定常温及低温时其伸长值之比。测定仪主要由支架、上下夹持器、拉伸装置、温度计、刻度尺及码等组成，见图1。
1 2 3
14 13 12 11
4
10
o
9
图1拉伸与测量装置示意图
1一滑轮；2一钢丝绳；3一支架；4—硬质胶筒；5一温度计；6、8一上下夹持器； 7—待测试样；9—码盘；10—平衡碗；11—指针；12—础码；13—刻度尺；14—支柱
4计量特性
具体计量特性见表1。
1 JJF（石化）018—2019
表1测定仪计量特性一览表项目
序号 1 2
技术要求 MPE:±2 MPE：±1
刻度尺长度示值误差/mm 保温容器内温度示值误差/℃
5 校准条件 5.1环境条件 5.1.1温度条件
环境温度：（20～30）℃。 5.1.2湿度条件
相对湿度：不大于75%。 5.2 测量标准及其他设备
测量标准及其他设备见表2。
表2 校准项目和测量标准
序号 1 2
校准项目刻度尺长度示值误差保温容器内温度示值误差 标准水银温度计，测量范围（一60～50）℃，MPE：土0.25℃
测量标准名称及技术要求
游标卡尺，测量范围（0～300）mm，MPE：土0.04mm
6 校准项目和校准方法 6.1 校准项目
测定仪校准项目见表1。 6.2 校准方法 6.2.1校准前检查
检查负荷拉伸滑轮、平衡碗、滑轮无锈蚀，运转正常。 6.2.2刻度尺长度示值误差
在刻度尺上取2个长度值L（建议取常用区域），然后用游标卡尺进行测量，得到测量值L1，刻度尺长度示值误差△L按式（1）计算，每个长度值测量3次，测量结果取3次测量值的平均值，保留到0.1mm。
AL =L -LI
(1)
式中： AL 刻度尺长度示值误差，mm； L- 一 刻度尺的长度示值，mm； L,一一游标卡尺的测量值，mm。
6.2.3保温容器内温度示值误差
在保温容器内加人制冷剂，调整至待测温度，将标准水银温度计测温点靠近测定仪温度计测温点处（两测温点位于同一水平面，距离不超过10mm，可将两个温度计捆 2
