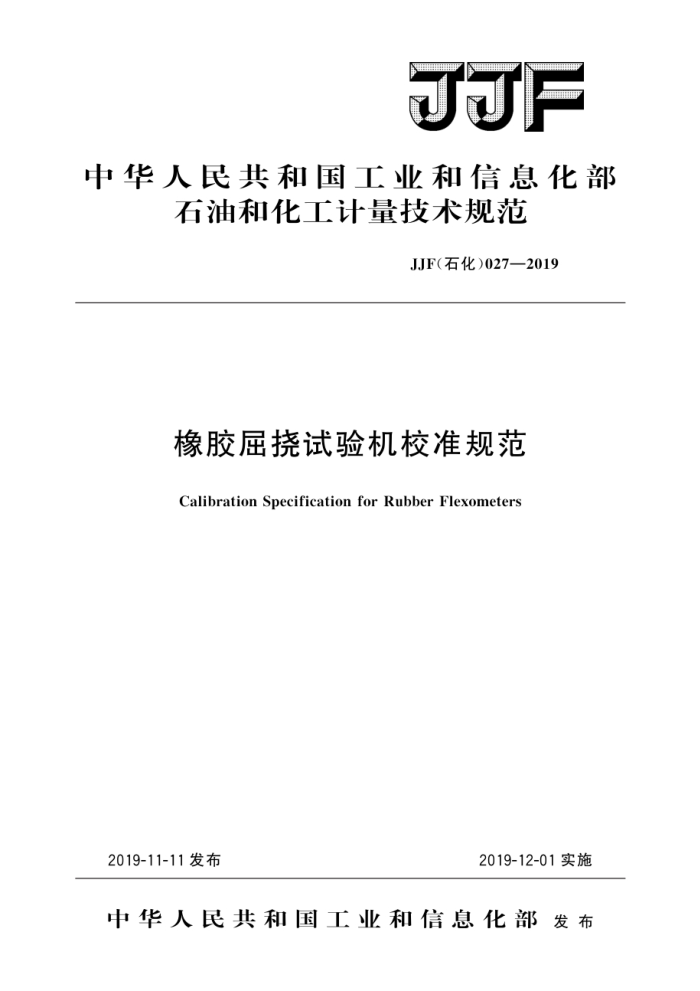

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）027—2019
橡胶屈挠试验机校准规范
Calibration Specification forRubber Flexometers
2019-11-11发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（石化）027—2019
橡胶屈挠试验机校准规范
JJF（石化）027—2019
Calibration Specificationfor
RubberFlexometers
归口单位：中国石油和化学工业联合会主要起草单位：广州橡胶工业制品研究所有限公司参加起草单位：北京橡胶工业研究设计院有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）027—2019
本规范主要起草人：
张浩广（广州橡胶工业制品研究所有限公司）
宁君（广州橡胶工业制品研究所有限公司）谢四海（广州橡胶工业制品研究所有限公司）
参加起草人：
王希光 （北京橡胶工业研究设计院有限公司） JJF（石化）027—2019
目 录
引言 1 范围
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (4) (4) (4) (4) (4) (5) (6) (7) (9) (12)
引用文件 3 概述 4 计量特性 5 校准条件· 5. 1 环境条件 5.2测量标准及其他设备. 6 校准项目和校准方法.. 6. 1 校准项目· 6. 2 校准方法·
2
校准结果 7. 1 校准记录 7. 2 校准证书. 7. 3 不确定度 8 复校时间间隔附录A 橡胶屈挠试验机校准记录格式附录B 橡胶屈挠试验机校准证书的内页格式附录C 上下夹持器最大距离测量结果不确定度评定示例附录D 行程测量结果不确定度评定示例附录E 频率测量结果不确定度评定示例
2 JJF（石化）027—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T13934一2006《硫化橡胶或热塑性橡胶屈挠龟裂和裂口增长的测定（德墨西亚型）》、GB/T2941一2006《橡胶物理试验方法试样制备和调节通用程序》、HG/T2873一2008《胶鞋鞋底屈挠试验方法》制定。
本规范为首次发布。
I JJF（石化）027—2019
橡胶屈挠试验机校准规范
1范围
本规范适用于德墨西亚型橡胶屈挠试验机的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
德墨西亚型橡胶屈挠试验机（以下简称屈挠试验机）是用于测定硫化橡胶材料反复屈挠后的龟裂性能的试验设备，主要功能是在单向坐标轴方向提供一定频率的往返运动，通过偏心轮的装置使试样受到反复弯折，测定一定屈挠次数时的试样产生龟裂的等级或者达到规定龟裂程度的屈挠次数，作为疲劳性能的评价指标。
屈挠试验机主要由机座、上夹持器、下夹持器、计数装置、偏心轮等部件组成，屈挠试验机结构见图1。 4 计量特性
具体计量特性见表1。
表1屈挠试验机计量特性一览表项目
序号
技术要求 75.0~76.0 94.5~95.5 57.0~57.5 34.0~36.0 5. 00±0.17
1 2 1 2
1
上下夹持器最大距离/mm
行程/mm
2
频率/Hz
3 注：上下夹持器最大距高1与行程1组合使用。上下夹持器最大距离2与行程2组合使用。
1 JJF（石化）027—2019
2
甲 0
图1屈挠试验机示意图
1一上夹持器；2一行程；3一下夹持器；4一上下夹持器最大距离
5校准条件 5.1环境条件 5.1.1温度条件
环境温度：（23土2）℃或（27士2）℃。 注：23℃通常适用于温带地区，27℃通常适用于热带和亚热带地区。
5.1.2湿度条件
相对湿度：不大于85%。 5.2测量标准及其他设备
测量标准及其他设备见表2。
表2 校准项目和测量标准
序号
校准项目
测量标准名称及技术要求
内径千分尺：测量范围为（50～100）mm，MPE为 ±0.005mm 内径千分尺：测量范围为（50~100）mm，MPE为±0.005mm 测量范围为（0~50）mm，MPE为土0.004mm 转速表：1级或同等精度的标准
上下夹持器最大距离
-
行程
2
频率
3
6 校准项目和校准方法
6.1 校准项目
屈挠试验机的校准项目见表2。
2
