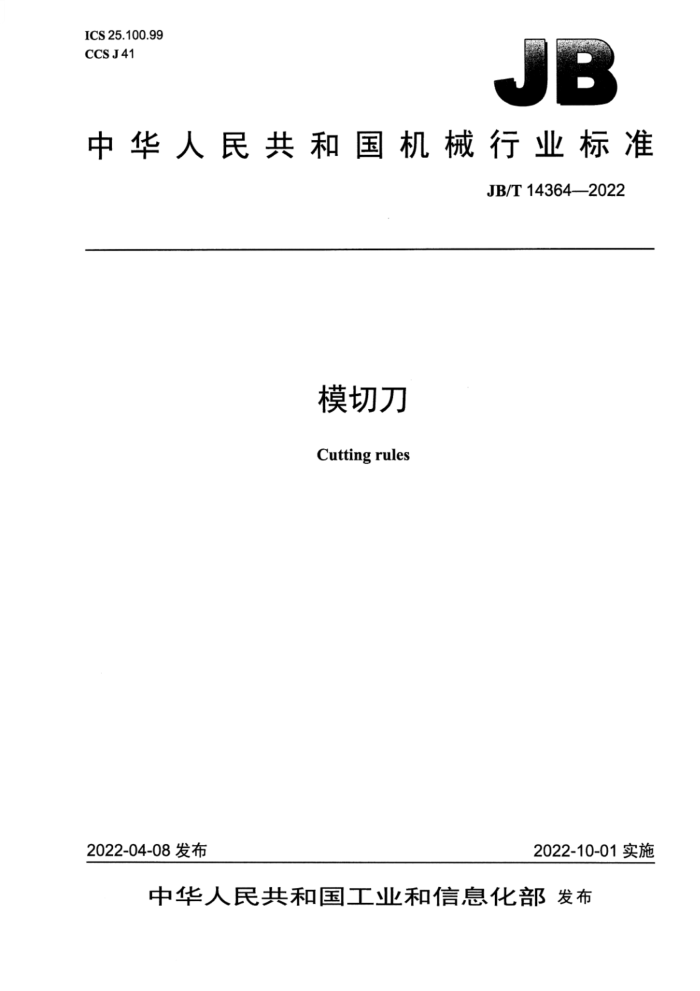

中华人民共和国机械行业标准
JB/T14364—2022
模切刀 Cutting rules
2022-10-01实施
2022-04-08发布 中华人民共和国
机械行业标准
模切刀 JB/T14364—2022
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.75印张·23千字
2022年6月第1版第1次印刷
定价：18.00元
*
书号：1511116362 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围 2规范性引用文件， 3术语和定义 4型式与尺寸. 5技术要求... 5.1 材料. 5.2 尺寸公差 5.3 几何公差 5.4 硬度. 5.5 刃部硬化层深度 5.6 折弯性能 5.7 外观及表面粗糙度 6检测项目和方法. 6.1 样品组批. 6.2 样件制作. 6.3 规格尺寸检测. 6.4 纵向直线度检测. 6.5 横向直线度检测. 6.6 硬度检测 6.7 刃部硬化层深度检测. 6.8 刃部夹角检测. 6.9 折弯性能检测 6.10 表面质量检测. 7标志和包装. 7.1 标志. 7.2 包装...
U
图1 模切刀截面图2 纵向直线度误差图3 横向直线度误差.. 图4 产品折弯示意图.
表1型号.. 表2基本尺寸表3尺寸极限偏差.
1 前 言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国刀具标准化技术委员会（SAC/TC91）归口。 本文件起草单位：福建恒而达新材料股份有限公司、成都工具研究所有限公司。 本文件主要起草人：林正华、黄福生、蒋万春、查国兵、沈士昌、陈建东、刘炳照。 本文件为首次发布。 模切刀
1范围
本文件规定了模切刀的型式与尺寸，技术要求，检测项目和方法及标志和包装。 本文件适用于以热轧或冷轧钢带制作的冲裁加工用模切刀的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1一2018金属材料洛氏硬度试验第1部分：试验方法 GB/T699—2015优质碳素结构钢 GB/T3077--2015合金结构钢 GB/T3522优质碳素结构钢冷轧钢带 GB/T4340.1一2009金属材料维氏硬度试验第1部分：试验方法 GB/T5617—2005 5钢的感应淬火或火焰淬火后有效硬化层深度的测定 GB/T8749—2021 优质碳素结构钢热轧钢带
3术语和定义
本文件没有需要界定的术语和定义。
4型式与尺寸
4.1模切刀由刃部、刀体和刀背等构成，如图1所示。不同型式的模切刀基本截面是不同的，根据不同的横截面形状，模切刀型号按表1的规定。 K 放大
L
标引序号说明： 1刃部： 2——平衡槽； 3—刀背。
图1模切刀截面
表1型号
序号 型号 1 BE
截面示意图
说明
二段式单边侧锋，内侧为平面，平衡槽在刀背处二段式单边侧锋：内侧为平面且内刀口比BE小，平衡槽在刀背处
2
BEK
3 BET
内外二段式单边侧锋，内侧有小斜面，平衡槽在刀背处
二段式单边侧锋，外侧斜面磨光，平衡槽在刀背处
4
BEG
5 6 BES-T 7
二段式单边侧锋，内侧为平面，平衡槽在刀体处内外二段式单边侧锋，内侧有小斜面，平衡槽在刀体处二段式单边侧锋，双边刀锋，内侧为平面二段式中间刀锋，平衡槽在刀背处二段式中间刀锋，双边刀锋内外二段式单边侧锋，内侧有小斜面且比BET大，平衡槽在刀背处内外二段式单边侧锋，内、外侧斜面磨光，平衡槽在刀背处二段式中间刀锋，刀背呈圆弧二段式单边侧锋，刀背呈圆弧
BES
FT
BD
中
8 AE 9 AD 10 TE
V 7
C
11 TEG 12 CFDB 13 SFDB D 14 SB 15 CB
V
C
O
一段式单边侧锋，刀背呈圆弧一段式中间刀锋，刀背呈圆弧 4.27 模切刀的基本尺寸见表2。
表2 2基本尺寸
型号
截面高度Hmm
截面厚度Tmm 2.02.53.0
刃部夹角α（）
19 20 25 30 32 36 40 50 19 20 25 30 32 36 40 50 32 32 36 40 43 43 32 50 32 36 40 50 19 20 30 32 36 19 20 30
2.0 2.5
2.0、2.5、3.0
BE
52
2.0、2.5、2.7、3.03.5、4.0 2.25、2.5、2.7、3.0、3.5
2.5~3.03.5 2.5、3.0 2.02.53.0
2.0 2.5
2.02.5-3.0
BET
52
2.0、2.5、2.7、3.0、3.5、4.0 2.252.5、2.7、3.0、3.5
2.5、3.0、3.5 2.5、3.0
BEK
4.0 4.0 4.0 4.0
52
BEG
52
BES BES-T TE
52 52 52
2.5、3.0、3.5 2.5、3.0 2.0、2.5、3.0 2.5、3.0 2.0、2.5
4.0 4.0
TEG
52
4.0、3.0、2.5 2.0、2.5、3.0
2.0 2.0
AE
52
2.0、2.5、3.0 2.5、3.0 2.02.5~3.0
2.0 2.0、2.5
BD
52 表2基本尺寸（续）
截面厚度Tmm
刃部夹角α (°)
型号
截面高度Hmm
15.9、23.3、23.6、23.8、30.0、31.75、32.0、35.0、
0.71 1.05 1.42 0.45 0.71 1.05 0.71 1.05 1.42 0.71 1.05 1.42 0.71 1.05 1.42 0.71 1.05 1.42
36.0、40.0、50.0
52
CFDB
23.8、30.0、31.75、32.0、35.0、36.0、40.0~50.0
23.8、30.0、32.0、35.0、36.0
42 30、42、52 42、52
7.0、8.0、9.5、12.0
CB
23.8 23.8
52
23.8、30.0、32.0、35.0、36.0
SB
52
23.8、30.032.0、35.0、36.0
SFDB
20.00-20.50~21.0021.30~21.50-21.80-22.00 22.10、22.20、22.30、22.50、22.60、22.80、22.90、 23.00、23.10、23.20、23.24、23.30、23.40、23.50、
DR
23.6023.65~23.7023.80
20.0020.5021.00、21.3021.5021.8022.00 22.10、22.20、22.30、22.50~22.60、22.80、22.90、 23.00、23.10、23.20、23.24、23.30、23.40、23.50、
SR
23.60~23.65、23.7023.80
4.3标记示例：
示例1：刀体截面厚度为2.0mm，高度为32mm，刃部夹角为52，刀体硬度为中硬，AE型号的模切刀，标记为：
中硬模切刀AE32×2.0-52JB/T14364—2022
示例2：刀体截面厚度为1.05mm，高度为20.50mm，DR型号的模切刀，标记为：
模切刀DR20.5×1.05JB/T14364—2022
5技术要求
5.1材料
模切刀采用40Mn、45Mn、30CrMo及近似性能的其他材料制成，钢材质量应符合GB/T699- 2015、GB/T3077—2015的规定；钢带质量应符合GB/T3522、GB/T8749—2021的规定。 5.2尺寸公差
模切刀的尺寸极限偏差按表3的规定。
