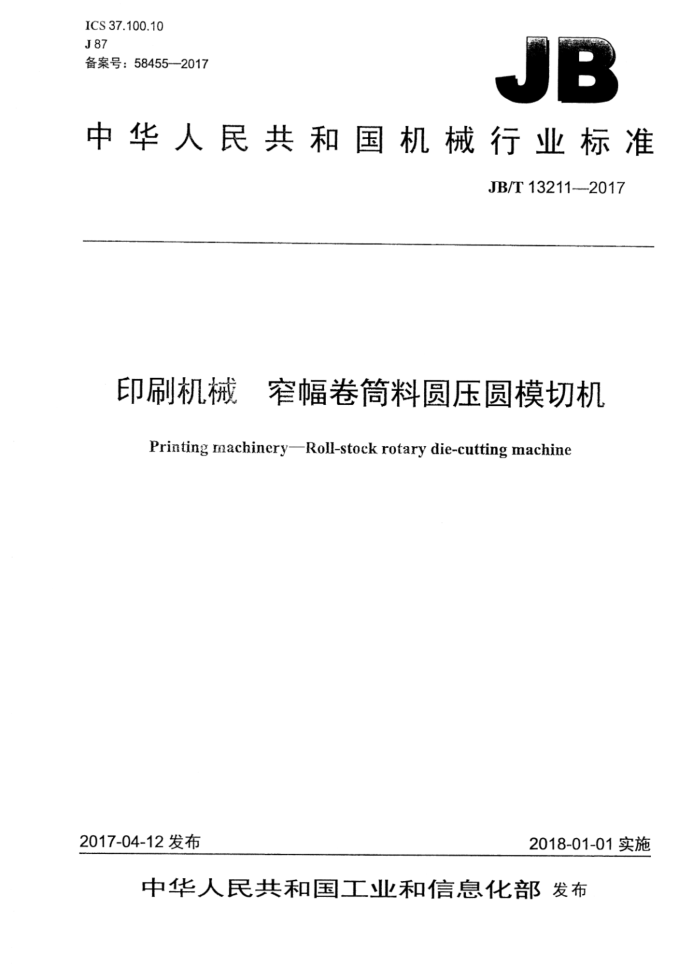

ICS 37.100.10 J87 备案号：58455—2017
JB
中华人民共和国机械行业标准
JB/T13211--2017
印刷机械 窄幅卷筒料圆压圆模切机
Printing machinery-Roll-stock rotary die-cutting machine
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
印刷机械 窄幅卷筒料圆压圆模切机
JB/T13211-2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*1印张*27千字 2018年1月第1版第1次印刷
定价：18.00元
*
书号：15111·14601 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13211-2017
目 次
前言 1范围 2 规范性引用文件 3
III
术语和定义 4 型式、基本参数、型号和名称 4.1 型式. 4.2基本参数.. 4.3型号和名称. 5要求 5.1 综合要求... 5.2 装配质量 5.3 放卷质量 5.4 走料质量. 5.5 模切质量.. 5.6 清废质量 5.7 成品收卷质量 5.8 噪声要求 5.9 安全防护。 5.10 电气质量.. 5.11 外观质量 5.12 使用说明书和产品合格证检验方法
6
6.1 空运转试验 6.2 装配质量检验.. 6.3 放卷和走料检验 6.4 模切质量检验 6.5 模切精度检验 6.6 清废质量检验 6.7 成品收卷质量检验. 6.8 噪声测量. 6.9 安全防护检验 6.10 电气质量检验.. 6.11 外观质量检验 7检验规则. 7.1 出厂检验. 7.2型式检验. 8标志、包装、运输和贮存 8.1标志
8 JB/T13211—2017
8.2 包装. 8.3 运输. 8.4 贮存附录A（规范性附录） 装配精度的检测方法
-
O
.9 10
图1 模切方式示意图图2 刀线分布与模切辊筒展开示意图图3 跟踪模切测量位置示意图图4 噪声测量点位置示意图
.2
*6
表1基本参数表2模切精度表A.1装配精度的检测方法
10
II JB/T132112017
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：深圳市博泰印刷设备有限公司、广东飞新达智能设备股份有限公司、北京高
科印刷机械研究所有限公司、浙江炜冈机械有限公司、瑞安市丰日机械有限公司、河北万杰机械科技股份有限公司。
本标准参加起草单位：唐山瑞可达科技有限公司、深圳职业技术学院。 本标准主要起草人：李新、李国强、段旭峰、戴军生、徐桦、周炳松、何松林、吴星荣、杨超杰、
胡永杰、王永革、贾建东、葛绍君、蒋召娟、吴丽。
本标准为首次发布。
IⅡI JB/T13211—2017
印刷机械窄幅卷筒料圆压圆模切机
1范围
本标准规定了窄幅卷筒料圆压圆模切机的术语和定义、型式、基本参数、型号、名称、要求、检验方法、检验规则及标志、包装、运输和贮存。
本标准适用于以圆压圆的方式模切幅宽不大于600mm卷筒材料的模切机（以下简称模切机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1184-1996形状和位置公差未注公差值 GB2894 安全标志及其使用导则 GB/T4879 防锈包装 GB5226.1 -2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 GB/T24342一2009工业机械电气设备保护接地电路连续性试验规范 GB/T28387.12012印刷机械和纸加工机械的设计及结构安全规则第1部分：一般要求 JB/T3090印刷机械产品命名与型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
放卷张力 unwinding tension 卷筒料放卷过程中产生的拉力。
3.2
收卷张力rewindingtension 卷筒料收卷过程中产生的拉力。
3.3
全切 through cutting 切穿模切面料、黏合剂和模切底料的模切方式（见图1）。 JB/T13211—2017
半切
全切
说明：
模切刀：2—— 模切面料：3一一黏合剂：4一模切底料。
图1 模切方式示意图
3.4
半切kisscutting 切穿模切面料和黏合剂，不切穿模切底料的模切方式（见图1）。
型式、基本参数、型号和名称
4
4.1型式
按模切机的模切工位数量划分：
单工位模切机：带有一组模切单元的模切机：多工位模切机：带有两组或者两组以上模切单元的模切机。
4.2基本参数
模切机的基本参数应符合表1的规定。
表1基本参数
项目名称卷材宽度 mm
基本参数 ≤600 ≥120 ≥40 ≥600
全轮转间歇式
最高模切速度
m/min 最大放卷和收卷直径 mm
4.3型号和名称
模切机的型号和名称应符合JB/T3090的规定。
5要求
5.1综合要求 5.1.1传动系统应运转平稳、工作可靠，无异常响声；各输送带不应有跑偏、跳动、打滑、掉带等现象。 5.1.2操作机构应灵敏、可靠；执行机构应协调、准确，无卡阻或自发性位移。 5.1.3纠偏机构应能纠偏到位，套准机构应能准确捕捉标记（或信息点）。 2 JB/T13211—2017
5.1.4气动系统的管道、阀门应密封良好，无泄漏现象。 5.1.5主要轴承的工作温升不应大于35℃。 5.2装配质量 5.2.1模切辊筒对模切底辊的平行度公差，应符合GB/T1184一1996规定的公差等级6级。 5.2.2模切辊筒、各拉料辊、导辊对其回转轴线的径向圆跳动公差，应符合GB/T1184一1996规定的公差等级6级。 5.2.3相邻的模切辊筒、各拉料辊、导辊轴线之间的平行度公差，应符合GB/T1184一1996规定的公差等级8级。 5.3放卷质量 5.3.1放卷张力大小应可调整；卷料限位、纠偏装置应能灵活调整，卷末应有自动停机功能。 5.3.2放卷过程中，有浮动缓冲装置的应保证走料稳定；无浮动缓冲装置的卷筒料也不应出现异常不规则跳动现象。 5.4走料质量
卷筒料在整个走料过程中应平稳顺畅、平整，无褶皱现象。 5.5模切质量 5.5.1全切时，切口应光整，无毛刺现象。 5.5.2半切时，不应出现切穿模切底料或模切面料和黏合剂不断的现象。 5.5.3模切精度应符合表2的规定。
表2模切精度
单位为毫米
最大卷筒料宽度W
模切精度允差
W<420 420≤W≤600
±0.15 ±0.20
5.6清废质量
清废时，清废部位的材料与模切品应能完全分离而不应被拉断。 5.7成品收卷质量 5.7.1收卷卷径的两端面应整齐，平整度误差不应大于1mm。 5.7.2收卷张力大小应可调；收卷机构应运转平稳、工作可靠，收卷速度应与模切速度和走料速度匹配。 5.8噪声要求
模切机的噪声不应大于75dB（A）。 5.9安全防护 5.9.1人体能够接触的所有内旋卷入部位（如外露的齿轮、链轮和带轮等装置）的安全防护措施应符合GB/T28387.1-2012中5.2.1.1的规定。
3
