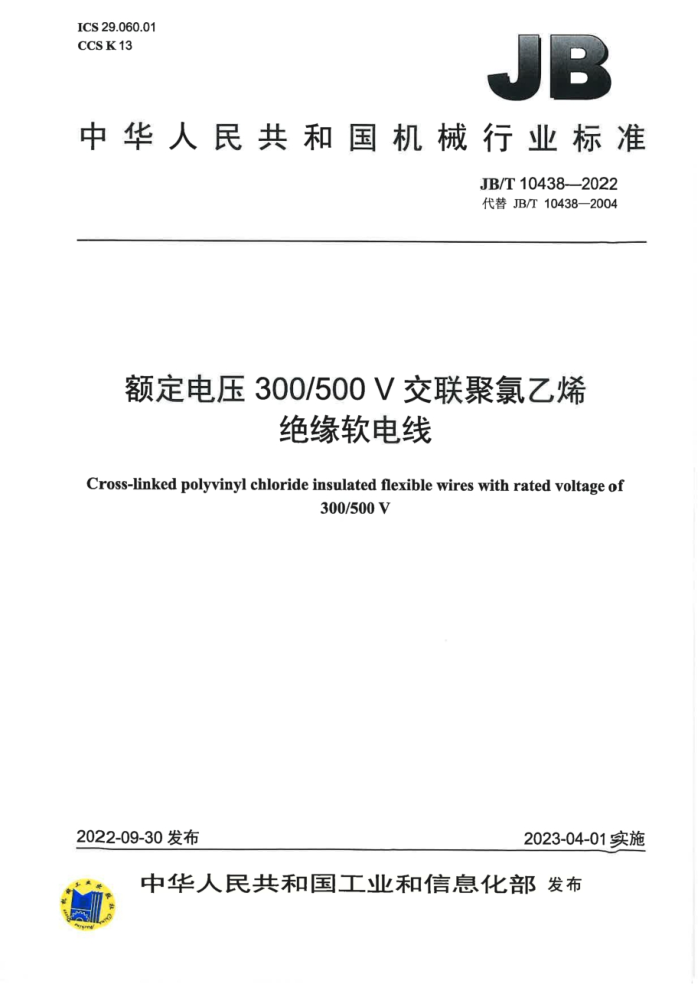

ICS 29.060.01 CCS K13
JB
中华人民共和国机械行业标准
JB/T10438-—2022 代替JB/T10438—2004
额定电压300/500V交联聚氯乙烯
绝缘软电线
Cross-linked polyvinyl chloride insulated flexible wires with rated voltage of
300/500V
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 JB/T104382022
目 次
前言.. 1范围 2规范性引用文件 3术语和定义 4代号. 5型号和规格 6产品表示方法 7技术要求 7.1导体... 7.2绝缘.. 7.3成品电线检测 7.4交货长度 7.5标志 8检验和验收规则 8.1检验.. 8.2 验收规则... 9标志和包装
1
表1 产品代号. 表2 型号和规格. 表3 结构参数表4 交联聚氯乙烯（XLPVC）绝缘的机械物理性能表5 电气性能. 表6 检验项目、试验类型和试验方法
0 JB/T10438—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T104382004《额定电压450/750V及以下交联聚氯乙烯绝缘电线和电缆》与 JB/T10438-2004相比主要技术变化如下：
由于产品结构和种类的变化：文件名称由“额定电压450/750V及以下交联聚氯乙烯绝缘电线和电缆”改为“额定电压300/500V交联聚氯乙烯绝缘软电线”。
一增加了规范性引用文件GB/T5023.2一2008（见第2章）；
一删除了BVJ-90BVJ-105型450750V铜芯交联案氧乙烯绝缘电线和电缆产品技术内容（见 2004年版的第5章、第6章）：删除了BVJVJ-90型300/500V铜芯交联聚氯乙烯绝缘和护套电缆产品技术内容（见2004年版的第5章第6章）删除了BVJVJB-90型300/500V铜芯交联聚氯乙烯绝缘和护套扁形电缆产品技术内容C见2004 年版的第5章第6章）：删除了RVJVJ-90和RVJVJ-105型300/500V铜芯交联聚氧乙烯绝缘和护套软电缆产品技术内容（见2004年版的第5章、第6章）：调整了电线平均外径上限（见表3，2004年版的表7）：调整了电线的绝缘电阻的考核温度和试验方法（见表3和表5，2004年版的表7和表9）；一增加了“其他合适方法印在绝缘上”（见7.5.1）：将热延伸试验时机械应力由0.20MPa调整为0.10MPa（见表4：2004年版的表8）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本文件负责起草单位：上海电缆研究所有限公司。 本文件参加起草单位：苏州科宝光电科技有限公司：中广核三角洲（江苏）塑化有限公司、无锡杰
科塑业有限公司、天津金山电线电缆股份有限公司、广州南洋电缆有限公司、宝胜科技创新股份有限公司、浙江万马专用线缆科技有限公司、安徽华星电缆集团有限公司。
本文件主要起草人：张敬平，李小虎，陈良、邹惠忠，游泳，曾智民王志辉，庞玉春，刘凤华赵泽伟。
本文件所代替文件的历次版本发布情况为：
JB/T104382004
Ⅱ JB/T10438-2022
额定电压300/500V交联聚氯乙烯绝缘软电线
1范围
本文件规定了额定电压300/500V交联聚氧乙烯绝缘软电线的术语和定义，代号，型号和规格产品表示方法、技术要求、检验和验收规则以及标志和包装。
本文件适用于额定电压300/500V的电子设备内部连接用铜芯交联聚氯乙烯绝缘软电线（以下简称 “电线”）的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.10电工术语电缆 GB/T2951.11-2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚
度和外形尺寸测量机械性能试验
GB/T2951.122008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法
GB/T2951.142008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验
GB/T2951.21一2008电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法耐臭氧试验-热延伸试验-浸矿物油试验
GB/T2951.31-2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法高温压力试验-抗开裂试验
GB/T2951.32--2008电缆和光缆绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料专用试验方法失重试验热稳定性试验
GB/T39562008电缆的导体 GB/T5023.2-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法 GB/T18380.122022电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰
垂直蔓延试验1kW预混合型火焰试验方法
JB/T81372013（所有部分）电线电缆交货盘
3术语和定义
GB/T2900.10界定的以及下列术语和定义适用于本文件。
3.1
交联聚氧乙烯 cross-linked polyvinyl chloride 聚氧乙烯或它的一种共聚物经适当选择，配制和加工后再经交联使聚氯乙烯大分子形成三维网状结
构所制成的材料。
1 JB/T10438-2022
3.2
型式试验typetests 按一般商业原则，电线在供货前进行的试验，以证明电线具有良好的性能，能满足规定的使用要求。 注：型式试验的本质是该试验一且进行后，不需重复进行：如果改变电线材料或设计会影响电线的性能，则需要重
复进行。
3.3
抽样试验 sample tests 在成品电线试样上或取自成品电线的元件上进行试验，以证明产品符合设计规范。
3.4
额定电压 rated voltage 电线设计和电性能试验用的基准电压。 额定电压用U/U表示，单位为伏（V）。 注1：U为任相导体和“地”（金属屏蔽、金属护层或周围介质）之间的电压有效值：（ U为多芯电线或单芯电线
系统意两相导体之间的电压有效值。
注2：当用于交满系统时，电线的额定电压至少等于使用电线系统的标称电压。 ，该条件均适用于U和U值。当用
手直流系统时量该系统的标称电压不大于电线额定电压的13倍：
注3： 系统的上作电压充许长时间址超过连系统标称电压10%，如果电线的额定电压至少等于核系统的标称电压，
则电线可在超过额定电压10%的工作电压下使用。
4代号
产品代号应符合表1的规定
产品代号
代号 R 省略 VI 105
项目名称
连控用软电线铜导体交联聚氧乙烯绝缘
系材料特企
105℃
正常运行时导体量高工作高度
5 型号和规格
电线的型号和规格应符合表2的规定， 电线的结构参数应符合表3的规定。
表2 型号和规格
额定电压
芯数 导体标称载面积 结构参数
型号 RVJ-105 300/500
名称
mm2 0.5~10
V
表3 铜芯导体温度105℃交联聚氯乙烯绝缘软电线
1
表3结构参数
105C绝缘电阻最小值
平均外径上限
绝缘厚度规定值
导体标称截面积
MQ2 - km 0.015 0.012
mm? 0.5 0.75
mm 0.5 0.5
mm 2.3 2.4
2 JB/T10438—2022
表3结构参数（续）
标称截面积
绝缘厚度规定值
平均外径上限
105C绝缘电阻最小值
mm2 1 1.5 2.5
mm 0.6 0.6 0.6 0.7 0.7 0.9
MQ - km 0.011 0.009 0.009 0.0077 0.0065 0.0065
mm 2.8 3.1 3.7 4.5 5.1 6.6
6 10
6产品表示方法
产品用型号 规格和本文件编号表示。规格包括额定电压、芯数和导体标称截面积等。 示例：铜芯、额定 电压为300/500V、单芯、导体标称截面积为6mm，黑色，正常运行时导体最高工作温度为105℃的交
联聚氧乙烯绝维软电线， 标记为
RV-105300/500X6黑 JB/T10438-2022
7 技术要求
7.1 导体 7.1.1材料
铜导体应是退火圆铜线，导体中的单线可以是不键锡或镀锡的圆铜线 7.1.2结构
导体结构应符合本文件表3和GB/T3956--2008中第5种导体的规定 7.1.3结构检查
通过检验和检测来检查结构，结果应符合7.1.1和7.1.2的要求 7.1.4电阻
电线导体在20℃C时的电阻应符合GB/T3956一2008的规定。 7.2绝缘 7.2.1材料
绝缘选用XLPVC/XP105可交联聚氯乙烯混合物。 7.2.2挤包
绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘、导体或镀锡层（若有）。绝缘表面应平整一色泽均匀。
3 JB/T10438—2022
7.2.3厚度
绝缘厚度的平均值不应小于本文件表3的规定值，其最薄点的厚度不应小于规定值的90%-0.1mm。 厚度测量结果应按GB/T5023.2-2008的规定进行修约。
7.2.4绝缘线芯识别 7.2.4.1一般要求
绝缘线芯应用着色绝缘或用其他合适的方法进行识别，除用黄/绿组合色外，电线的绝缘线芯应只用一种颜色。电线不应使用不是组合色用的绿色和黄色（如果进行颜色识别的话）。
注：宜避免使用红色和白色。 7.2.4.2颜色色谱
无优先选用色谱。 各种颜色应能清楚地识别并耐擦，按GB/T5023.22008中1.8规定的方法进行检验：应符合要求。
7.2.4.3黄/绿组合色
黄/绿组合色绝缘线芯的双色分配应符合下列条件：对于每一段长15mm的双色绝缘线芯，其中一种颜色应至少覆盖绝缘线芯表面的30%，且不大于
70%，而另一种颜色则覆盖绝缘线芯表面的其余部分。
注：关于使用黄/绿组合色和蓝色的情况说明：按上述规定使用黄/绿组合色，专门用于识别连接接地或类似保护用
途的绝缘线芯，而蓝色用于识别连接中性线的绝缘线芯。如果没有中性线，则蓝色可用于识别除接地或保护导体外的任一绝缘线芯。
7.3成品电线检测 7.3.1绝缘的机械物理性能
成品电线绝缘的机械物理性能应符合表4的规定
表4交联聚氛乙烯（XLPVC）绝缘的机械物理性能
序号 1 1.1 1.1.1
单位
要求
试验方法
试验项目
抗张强度和断裂伸长率交货状态原始性能抗张强度最小中间值断裂伸长率最小中间值
GB/T2951.11—2008的第9章
MPa
12.5
1.1.2
150
%
空气烘箱老化后的性能
GB/T2951.11—2008的第9章， GB/T2951.12—2008的8.1
1.2
老化条件温度处理时间
1.2.1
135±2 10X24
℃ h
1.2.2 抗张强度
最小中间值
MPa
12.5
4 JB/T104382022
表4交联聚氯乙烯 （XLPVC）绝缘的机械物理性能（续）
序号
单位 %
试验项目最大变化率
要求 ±20 150 ±20
试验方法
GB/T2951.11-—2008的第9章 GB/T2951.12—2008的8.1
1.2.3 断裂伸长率
最小中间值最大变化率失重试验老化条件温度处理时间失重最大值热延伸试验试验条件温度机械应力试验结果载荷下最大伸长率冷却后最大永久变形热冲击试验试验条件温度处理时间
% %
2 2.1
GB/T2951.32—2008的第8章
c h
130±2 10×24
2.2
20
g/m2
3 3.1
GB/T2951.21—2008的第9章
℃ MPa
200±3 0.10
3.2
% %
100 25
4 4.1
GB/T2951.31—2008的第9章
C h
150±2 1 不开裂
4.2 试验结果
高温压力试验刀口上施加的压力载荷下加热时间温度试验结果压痕深度最大中间值低温卷绕试验试验条件温度施加低温时间
5 5.1
GB/T2951.31—2008的第8章
GB/T2951.31—2008的第8章 GB/T2951.31—2008的第8章
105±2
'C
5.2
%
50
6 6.1
GB/T2951.14—2008的第8章
℃
15±2
GB/T2951.14—2008的第8章
6.2 试验结果 7
不开裂
热稳定性试验试验条件温度试验结果最小平均热稳定时间
GB/T2951.32—2008的第9章
7.1
℃
200±2
7.2
min
60
7.3.2 电气性能
成品电线的电气性能应符合表5的规定。
