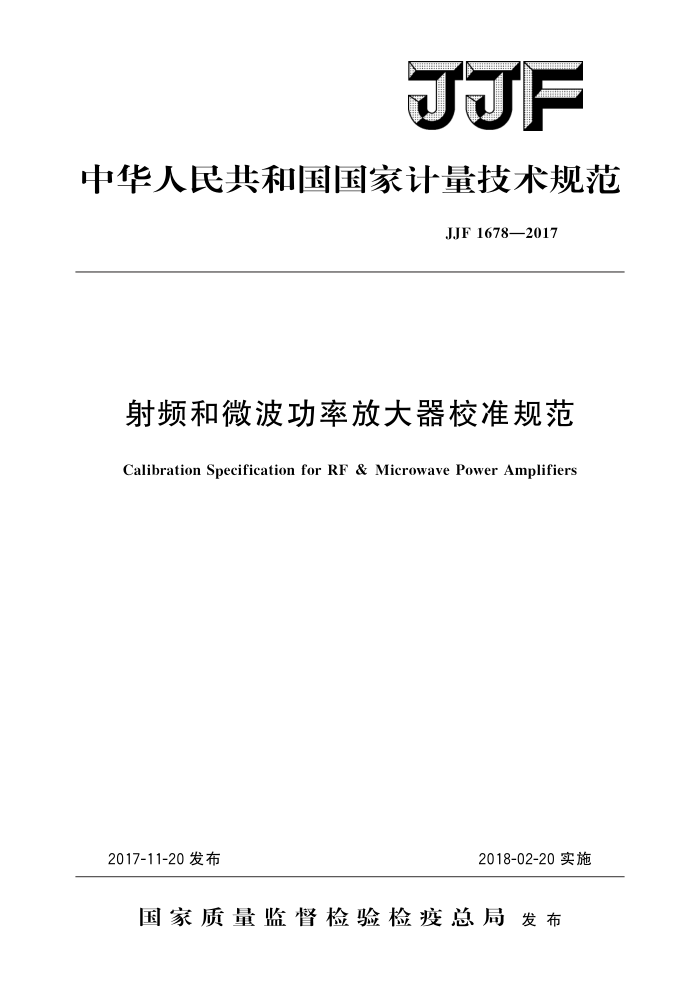

JJF
中华人民共和国国家计量技术规范
JJF1678—2017
射频和微波功率放大器校准规范
Calibration Specification forRF &Microwave Power Amplifiers
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1678—2017
射频和微波功率放大器
校准规范 Calibration Specification for RF & MicrowavePower Amplifiers
JJF 1678—2017
归口单位：全国无线电计量技术委员会主要起草单位：中国航天科工集团二院203所参加起草单位：中国信息通信研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1678—2017
本规范主要起草人：
杨绪军（中国航天科工集团二院203所）陈云梅（中国航天科工集团二院203所）
参加起草人：
周峰（中国信息通信研究院）刘挺（中国航天科工集团二院203所） JJF1678—2017
目 录
引言 1 范围· 2 术语和定义· 3 概述…·
(Ⅱ) (1) (1 ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (4) (6) (7) (7) (8) (8) (9) (10) (11) (11) (12) (12) (13) (16) (18) I
A
计量特性· 4. 1 频率范围· 4.2 额定输出功率· 4.3 最大输出功率 4. 4 增益· 4.5 增益平坦度 4.6 1dB压缩点输出功率 4.7 增益调整范围· 4.8 谐波失真…· 4.9 三阶交调 4.10 杂散抑制 4.11 输入电压驻波比 4.12 噪声系数 5 校准条件. 5. 1 校准环境条件· 5. 2 校准用设备 6 校准项目和校准方法·. 6.1 校准项目 6.2 外观及工作正常性检查.· 6.3 额定输出功率. 6. 4 增益· 6.5 增益平坦度· 6.6 1dB压缩点输出功率 6.7 最大输出功率· 6.8 增益调整范围 6.9 谐波失真及杂波抑制 6.10 三阶交调 6.11 噪声系数 6.12 输入电压驻波比
.
.:
++
.
校准结果表达 8 复校时间间隔· 附录A 原始记录格式附录B 校准证书内页格式附录 C 测量不确定度评定示例
2 JJF1678—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编写，相关术语及测量不确定度评定遵循JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》。
本规范为首次发布。
Ⅱ JJF1678—2017
射频和微波功率放大器校准规范
1范围
本规范适用于频率范围10kHz～40GHz、最大输出功率小于65.5dBm的射频和微波功率放大器（以下简称为功率放大器）的校准。
2术语和定义
2.1最大输出功率maximaloutputpower
功率放大器在线性放大区输出的最大功率。 2.2增益平坦度gainflatness
在规定的工作频带内，用于描述功率放大器的增益起伏变化，通常用功率放大器的最大或最小增益对平均增益偏差的绝对值并冠以正、负号表示。 2.31dB压缩点输出功率poweroutputat1dBcompression
功率放大器进入非线性区，其增益将随输人功率增加而下降，当某一频率的增益下降1dB时，此时的输出功率为该频率点的1dB压缩点输出功率。 2.4三阶交调third-orderintermodulation
当功率放大器加两个互不产生增益压缩且输出功率相等的频率为f1和f2的信号时，将会出现频率为2f1一f2和2f2一f1的三阶交调信号。基波信号输出功率特性延长线与三阶交调特性延长线的交点，称为三阶交调。
3概述
功率放大器分为固态放大器和行波管放大器，功率放大器一般由激励、推动、末级功放及输出滤波器、自动功率控制、输出保护电路等单元组成。
4计量特性
4.1频率范围
10kHz~40GHz 4.2额定输出功率
小于65.5dBm。 4.3最大输出功率
小于65.5dBm。 4.4增益
0 dB~80 dB。 4.5增益平坦度
- JJF1678—2017
±(0.5dB~12dB)。 4.61dB压缩点输出功率
小于65.5dBm。 4.7增益调整范围
0 dB~80 dB。 4.8谐波失真
-60 dBc~+0 dBc。 4.9三阶交调
0dBm~75.5dBm。 4.10杂散抑制
-60 dBc~-20 dBc。 4.11输入电压驻波比
1~2.0。 4.12噪声系数
3 dB~15 dB. 5校准条件 5.1 校准环境条件
a）环境温度：（23士5）℃； b）相对湿度：≤80%； c）供电电源：电压（220士11）V，频率（50士1）Hz； d）其他：周围无影响校准正常工作的机械振动和电磁干扰
5.2校准用设备 5.2.1信号源I、IⅡ
频率范围：10kHz～40GHz; 输出功率范围：一110dBm～十14dBm；幅度稳定度：优于0.5%/10min；谐波失真：一65dBc～一30dBc。
5.2.2标准功率计
频率范围：10kHz～40GHz; 功率量程：一30dBm～十44dBm；测量不确定度：0.21dB（k=2）。
5.2.3监视功率计
频率范围：10kHz～40GHz; 功率量程：一70dBm～+20dBm；测量不确定度：0.21dB（k=2）。
5.2.4标准中功率计
频率范围：10kHz～40GHz;
2 JJF1678—2017
功率量程：十20dBm～十65.5dBm；测量不确定度：0.1dB~0.4dB（k=2）。
5.2.5衰减器
频率范围：10kHz～40GHz 额定功率：1W～3500W；衰减量：20dB～50dB；测量不确定度：0.1dB～0.5dB（k=2）。
5.2.6频谱分析仪
频率范围：10kHz～40GHz; 幅度范围：一90dBm~十20dBm；幅度测量最大允许误差：士（0.5dB～1.0dB）。
5.2.7定向耦合器I
频率范围：10kHz～40GHz; 耦合度：10dB～60dB；方向性：≥20dB。
5.2.8定向耦合器Ⅱ
频率范围：10kHz～40GHz 耦合度：10dB~60dB；方向性：≥20dB；额定功率：1W~3500W；耦合度测量不确定度：0.1dB～0.5dB（k=2）。
5.2.9负载
频率范围：10kHz～40GHz；额定功率：1W～3500W；输入端口电压驻波比：<1.30。
5.2.10功分器
频率范围：10kHz～40GHz; 对称性：≤0.5dB。
5.2.11合路器
频率范围：10kHz～40GHz; 对称性：≤0.5dB。
5.2.12噪声源
频率范围：100kHz～40GHz；超噪比范围：一4.5dB～十35dB；输出端口电压驻波比：<1.30。
5.2.13噪声系数分析仪
频率范围：10kHz～40GHz; 噪声系数测量范围：0dB～十35dB
3
