F

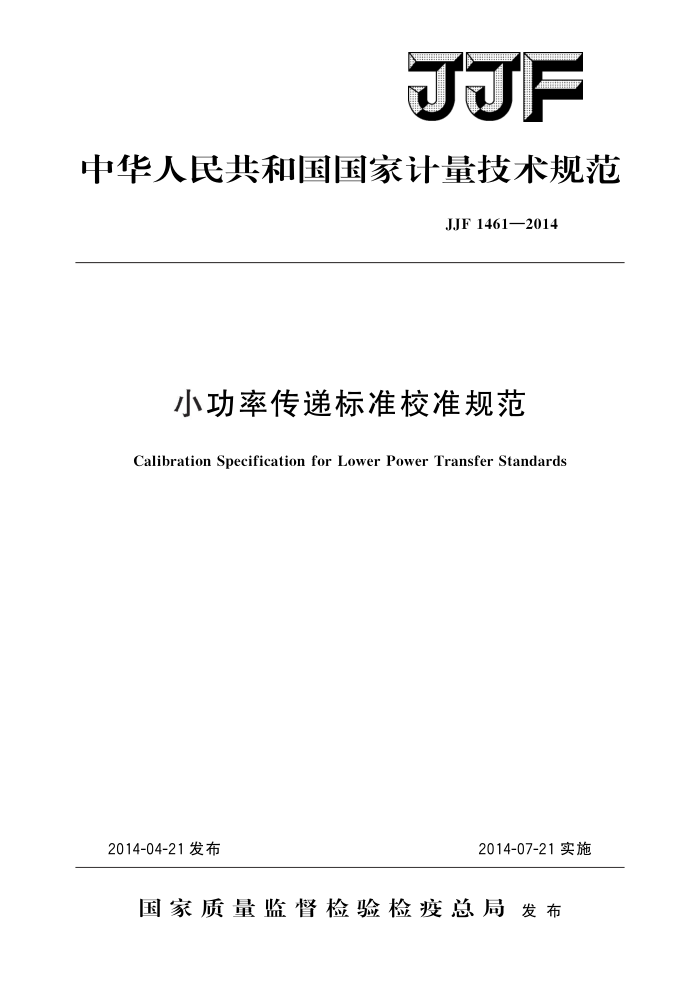

中华人民共和国国家计量技术规范
JJF1461—2014
小功率传递标准校准规范
Calibration Specification for Lower Power Transfer Standards
2014-04-21发布
2014-07-21实施
国家质量监督检验检疫总局发布 JJF1461—2014
小功率传递标准校准规范
JJF 1461—2014
Calibration Specification for
Lower Power Transfer Standards
归口单位：全国无线电计量技术委员会主要起草单位：中国航天科工集团二院203所参加起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1461—2014
本规范主要起草人：
陈云梅（中国航天科工集团二院203所）张伟伟（中国航天科工集团二院203所）
参加起草人：
杨绪军（中国航天科工集团二院203所）刘新萌（中国计量科学研究院） JJF1461—2014
目 录
(Ⅲ) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (6) (6) (8) (8) (9) (11) (13)
引言
范围. 2 引用文件： 3术语和计量单位 3.1终端式功率标准的校准因子 3.2通过式功率标准的校准因子 N
1
概述· 5 计量特性· 6 校准条件 6.1校准环境条件.. 6.2校准用设备 7 校准项目和校准方法. 7. 1 校准项目 7.2 外观及工作正常性检查 7. 3 通过式小功率传递标准校准因子 7. 4 终端式小功率传递标准校准因子. 7.5 终端式小功率传递标准输人端反射系数模值· 7.6通过式小功率传递标准等效源反射系数模值， 8 校准结果表达
++
复校时间间隔· 附录A校准记录格式附录B 校准证书内页格式附录 C 测量结果不确定度评定
9
- JJF1461—2014
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编写，相关术语及测量不确定度评定遵循JJF1001《通用计量术语及定义》和JJF1059.1《测量不确定度评定与表示》两个文件。
本规范主要涉及小功率传递标准的校准因子和反射系数模值的校准。采用交替比较法和传递标准法校准终端式小功率传递标准的校准因子；采用终端式功率标准直接校准通过式小功率传递标准的校准因子；采用网络分析仪校准终端式小功率传递标准的输人端反射系数模值。
本规范为首次发布。
II JJF1461—2014
小功率传递标准校准规范
1范围
本规范适用于频率范围为100kHz～50GHz、功率测量范围为0.5mW～10mW 的各种小功率传递标准的校准。 2引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语定义适用于本规范。
3.1终端式功率标准的校准因子calibration factor of terminating power standard
测辐射热元件上的直流替代功率Pb与人射到功率座中的功率P；之比，用Kb 表示。 3.2通过式功率标准的校准因子calibrationfactoroffeedthroughpowerstandard
定向耦合器旁臂上（或功分器一侧输出端）功率座的替代功率Pbc与人射到接在定向耦合器主臂输出端（或功分器另一侧输出端）无反射负载上的功率P。之比，用K。 表示。
4概述
小功率传递标准是用来进行功率量值传递的标准设备，基于其接人系统方式的不同，分为通过式小功率传递标准和终端式小功率传递标准两种类型
通过式小功率传递标准由热敏电阻功率座、定向耦合器（或功分器）和功率指示器（或功率电桥）组成。
终端式小功率传递标准由功率座和功率指示器（或功率电桥）组成，或者由通过式小功率标准接匹配负载组成。
5计量特性
a）频率范围：100kHz～50GHz; b）功率测量范围：0.5mW~10mW； c）校准因子的测量不确定度：0.6%～5.0%（k=2）； d）反射系数模值：不大于（0.1～0.25）。 注：以上指标不是用于合格性判别，仅供参考。
I JJF1461—2014
6校准条件 6.1 校准环境条件
a）温度：（23±5）℃； b）相对湿度：≤80%； c）供电电源：电压（220士11）V，频率（50士1）Hz； d）其他：周围无影响校准系统正常工作的机械振动和电磁干扰
6.2校准用设备 6.2.1信号发生器
频率范围：100kHz～50GHz；频率稳定度：优于1.5×10-6/d；输出功率范围：一20dBm～十30dBm。
6.2.2终端式标准功率座
频率范围：100kHz～50GHz；功率量程：0.5mW~10mW；反射系数模值：不大于（0.1～0.25）；校准因子的测量不确定度：0.4%～3.0%（k=2）。
6.2.3通过式标准功率座
频率范围：100kHz～50GHz 功率量程：0.5mW~10mW；反射系数模值：不大于（0.1～0.25）；校准因子的测量不确定度：0.4%～3.0%（k=2）。
6.2.4标准功率指示器
功率量程：10uW~30mW；最大允许误差：±（0.03%×P十2μW）。
6.2.5电平控制器
功率量程：0.5mW~10mW；最大允许误差：士（0.05%×P+0.5uW）。
6.2.6功分器
频率范围：100kHz～50GHz；对称性：≤0.5dB。
6.2.7定向耦合器
频率范围：100kHz～50GHz；耦合度：10dB～30dB；输出端反射系数模值：不大于（0.1～0.25）。
6.2.8小功率计
频率范围：100kHz～50GHz；功率量程：100μW~100mW；
2 JJF1461—2014
校准因子的测量不确定度：1.0%～5.0%（k=2）。
6.2.9网络分析仪
频率范围：100kHz～50GHz；反射系数模值测量不确定度：0.005～0.02（k=2）；传输损耗测量范围：0dB60dB；传输损耗测量不确定度：0.2dB（k=2）。
6.2.10网络校准件
频率范围：100kHz～50GHz；匹配负载反射系数模值：不大于（0.025～0.05）；短路器反射系数模值：不小于（0.99～0.998）；开路器反射系数模值：不小于（0.99～0.998）；空气线（1组）传输损耗：不大于（0.05dB～0.2dB）。
6.2.11数字电压表
直流电压测量范围：1V～10V；最大允许误差：士0.002%。
7校准项目和校准方法
7.1校准项目
小功率传递标准的校准项目见表1。
表1校准项目列表
校准项目名称外观及工作正常性检查
类型功能检查量值校准量值校准量值校准量值校准
通过式小功率传递标准校准因子终端式小功率传递标准校准因子
终端式小功率传递标准输入端反射系数模值通过式小功率传递标准等效源反射系数模值
7.2外观及工作正常性检查
用目视法检查被校小功率传递标准的外观及附件，应有说明书、原校准证书及全部配套附件；各开关、按键等调节正常，不应有影响电气性能的机械损伤。
被校小功率传递标准通电后应正常工作；按其技术说明书规定时间预热，预热后指示正常；有自检功能的，应能通过自检，并能按说明书规定进行零点调整
所有校准用设备按各自技术说明书规定的时间预热。 7.3通过式小功率传递标准校准因子
a）按图1连接校准用仪器设备，将信号发生器的输出频率设置成被校通过式小功率传递标准的起始频率，射频输出并关置为“OFF”，采用标准功率指示器和数字电压表组合测量时，读取数字电压表的电压读数V。；
