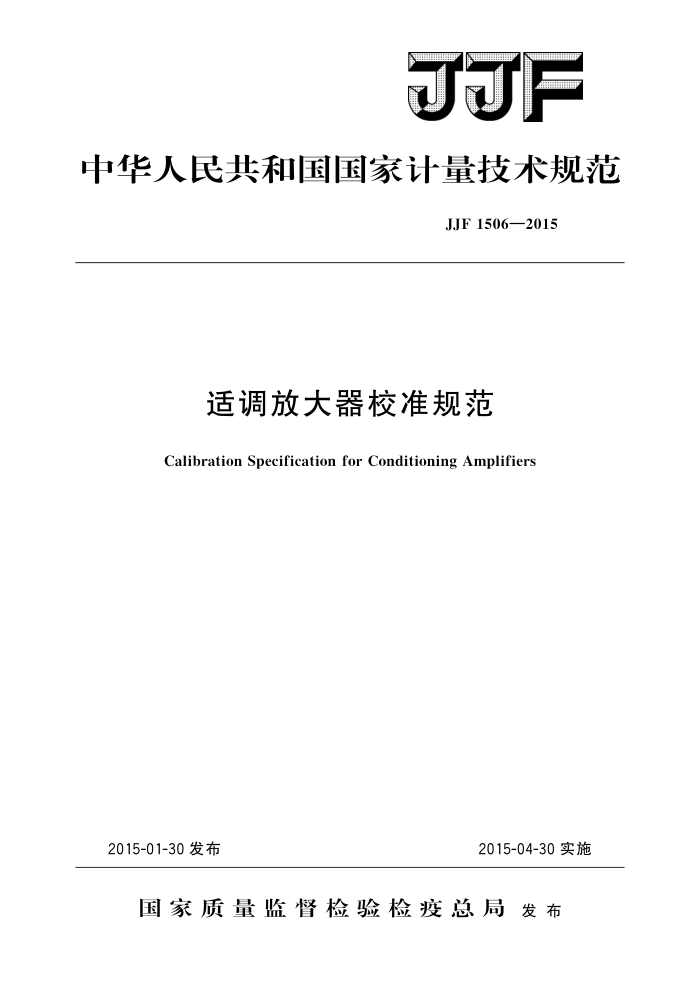

中华人民共和国国家计量技术规范
JJF1506—2015
适调放大器校准规范
Calibration Specification for Conditioning Amplifiers
2015-04-30实施
2015-01-30发布
国家质量监督检验检疫总局发布 JJF1506—2015
适调放大器校准规范
JJF 1506—2015
Calibration Specification for Conditioning Amplifiers
归口单 位：全国声学计量技术委员会起草单位：中国计量科学研究院
吉林省计量科学研究院中国船舶重工集团公司第七O一研究所广东省质量技术监督局无锡吉兴汽车声学部件科技有限公司上海声望声学工程有限公司
本规范委托全国声学计量技术委员会负责解释 JJF1506—2015
本规范主要起草人：
许欢 (中国计量科学研究院) 白滢（中国计量科学研究院）闫有余（吉林省计量科学研究院）
参加起草人：
朱传焕（中国船舶重工集团公司第七O一研究所）吴杰歆（广东省质量技术监督局）黄威（无锡吉兴汽车声学部件科技有限公司）王 欢（上海声望声学工程有限公司） JJF1506—2015
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (4) (6) (6) (6) (6) (6) (7) (8) (10) (13)
范围. 2 引用文件： 3
1
术语和计量单位 4 概述· 5 计量特性 5.1 线性频率响应· 5. 2 级线性·· 5.3 频率计权 5.4高、低通滤波器特性.· 5.5总失真 6 校准条件. 6.1环境条件.. 6.2主要标准器及其他设备 2 校准项目和校准方法· 7. 1 校准项目 7. 2 校准方法· 8 校准结果表达· 8.1 校准记录· 8.2 校准数据处理 8.3 校准证书· 8. 4 校准结果的不确定度评定 9复校时间间隔.. 附录A校准记录的内容
·
附录B校准证书的内容附录 C 测量不确定度评定实例
I JJF1506—2015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》给出的规则和格式编制。
本规范根据适调放大器的功能，结合声学领域中适调放大器的使用范围，参考 JJG188—2002《声级计》、JJG449—2001《倍频程和1/3倍频程滤波器》、JJF1157 2006《测量放大器校准规范》制定。
本规范为首次发布。
II JJF1506—2015
适调放大器校准规范
1范围
本规范适用于声学测量用适调放大器的校准。
2 引用文件
本规范引用下列文件： JJG188声级计 JJF1001通用计量术语及定义 JJF1034声学计量名词术语及定义 GB3102.5电学和磁学的量和单位 GB3102.7声学的量和单位凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JJF1001、JJF1034和JJG188中界定的术语和定义适用于本规范。 本规范采用GB3102.5和GB3102.7中规定的量和单位。
4概述
适调放大器是一种具有滤波、频率计权、信号放大、为传声器供电等功能的仪器，广泛应用于电声测量和分析领域，例如传声器校准、听力计校准、噪声测量等。
5计量特性
5.1线性频率响应
适调放大器线性输出的频率范围一般为20Hz～20kHz；以1kHz为参考，其频率响应一般不超过士0.5dB。 5.2级线性
适调放大器衰减或增益通常以10dB步进。相对于“1V/Pa”或“0dB”挡，所有其他各挡在1kHz时所引人的误差一般不超过士0.4dB 5.3频率计权
适调放大器的A、C计权及其最大允许误差见表1。
I JJF1506—2015
表1 频率计权及其最大允许误差
频率计权/dB
频率/Hz
最大允许误差/dB
A 70. 4 63. 4 56.7 50. 5 44. 7 39. 4 34. 6 30. 2 26. 2 22. 5 19. 1 16. 1 13. 4 10. 9 8. 6 6. 6 -4. 8 3. 2 1. 9 0. 8 0. 0 +0. 6 +1. 0 +1. 2 +1. 3 +1. 2 +1. 0 +0. 5 -0. 1 1. 1 2. 5 4. 3 6. 6 9. 3
c 14. 3 11. 2 8. 5 6. 2 4. 4 3. 0 2. 0 1. 3 0. 8 0. 5 0. 3 0. 2 0. 1 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 1 0. 2 0. 3 0. 5 0. 8 1. 3 -2. 0 3. 0 4. 4 6. 2 8. 5 11. 2
10 12. 5 16 20 25 31. 5 40 50 63 80 100 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2 000 2 500 3 150 4000 5 000 6 300 8 000 10 000 12 500 16 000 20 000
+2.0; 18 +2. 0; 18 +2.0; 18
±2. 0 ±1. 5 ±1. 0 ±1. 0 ±1. 0 ±1. 0 ±1. 0 ±0. 7 ±0. 7 ± 0. 7 ±0. 7 ± 0. 7 ±0. 7 ±0. 7 ± 0. 7 ±0. 7 ± 0. 7 ±0.7 ± 0. 7 ± 0. 7 ±0. 7 ± 0. 7 ±0. 7 ± 0. 7 ±1. 0
+1.0;1.5 +1.0;-2.0 +2.0; 3. 0 +2. 0; 3. 0 +2.0; 3. 0 +2.0; 3. 0
2 JJF1506—2015
5.4高、低通滤波器特性
适调放大器一般具有高通滤波器和低通滤波器，滤波器在截止频率处的衰减一般为 3dB，其最大允许误差一般为十1.3dB和一0.3dB。高通滤波器的低频衰减斜率和低通滤波器的高频衰减斜率一般不小于18dB/oct。
注：也可按制造商提供的滤波器特性测量。 5.5总失真
适调放大器在1kHz时的总失真一般不大于0.2%，在20Hz和20kHz时的总失真一般不大于0.4%。
注：由于校准无需做出合格与否的判定，因此上述技术要求仅供参考。 6校准条件
6.1环境条件
适调放大器应在以下环境条件下校准：温度：（20~26）℃；相对湿度：（25～70）%。
6.2主要标准器及其他设备
a）正弦信号发生器：在使用频率范围内，输出电压范围应满足校准要求；以 1kHz为参考，幅频特性不应超过士0.2dB，总失真不应大于0.1%；校准期间的幅值漂移不应超过士0.02dB。
b）频率计：在校准频率范围内，测量频率或周期的最大允许误差不应超过 ±0.01%
c）数字电压表：在使用频率范围内，测量交流电压的最大允许误差不应超过 +0.2%
d）失真度测量仪：在使用频率范围内，最大允许误差不应超过士10%（满度）。 e）精密衰减器：最小衰减步进值不应大于0.1dB。在校准频率范围内，10dB步
进误差不应超过士0.05dB，1dB步进误差不应超过士0.02dB，0.1dB步进误差不应超过士0.01dB。
7 校准项目和校准方法
7.1校准项目
适调放大器的校准项目见表2。实验室应根据适调放大器的型号及客户的要求，选择相关的校准项目。
表2适调放大器校准项目一览表
序号 1 2 3 4 5
项目名称线性频率响应
技术要求的条号
校准方法的条号
5. 1 5. 2 5. 3 5. 4 5. 5
7. 2. 2 7.2.3 7.2. 4 7.2.5 7. 2. 6
级线性频率计权
高、低通滤波器特性
总失真
3
