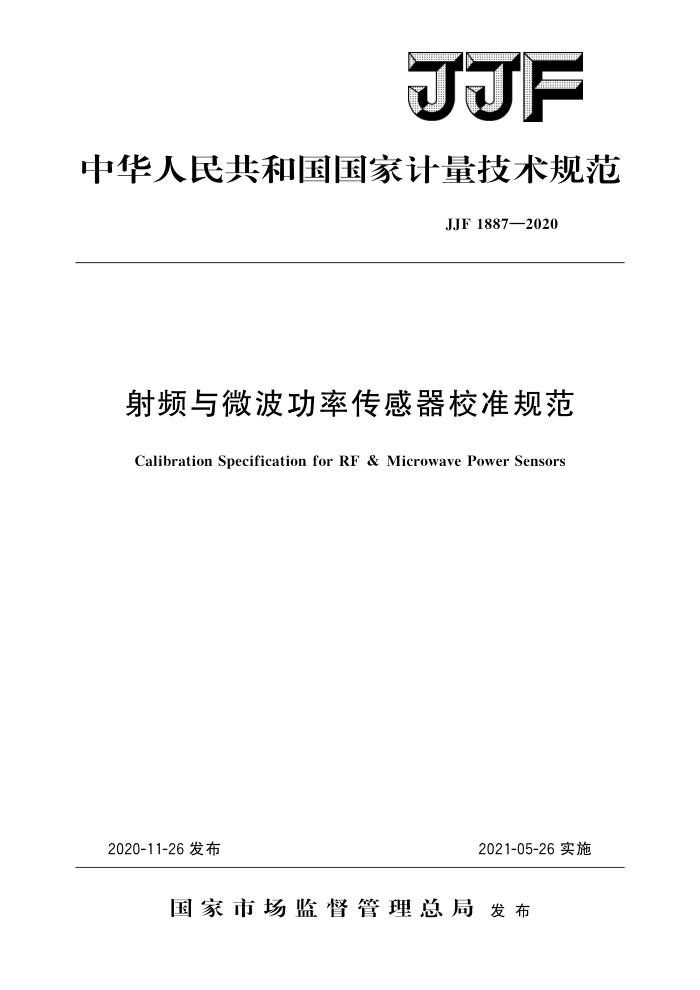

JJF
中华人民共和国国家计量技术规范
JJF1887—2020
射频与微波功率传感器校准规范
Calibration Specification for RF & Microwave Power Sensors
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1887—2020
射频与微波功率传感
器校准规范
JJF 1887—2020
Calibration Specification for RF &
Microwave Power Sensors
归口单位：全国无线电计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：上海市计量测试技术研究院
中国电子科技集团公司第四十一研究所
本规范委托全国无线电计量技术委员会负责解释 JJF1887—2020
本规范主要起草人：
李勇（中国计量科学研究院）崔孝海（中国计量科学研究院）赵巍 （中国计量科学研究院）
参加起草人：
沈菊霞（上海市计量测试技术研究院）
泽奇（中国电子科技集团公司第四十一研究所） JJF1887—2020
目 录
引言 1
(IⅡ) (1) (1 ) (1 ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (5) (6) (6) (7) (10) (11) (18) (21)
范围· 2 概述·· 3 计量特性 3.1 频率范围· 3.2 电平范围·. 3.3 校准因子 3. 4 电压驻波比
校准条件 4.1环境条件. 4.2校准用设备 5 校准项目和校准方法·.·· 5.1 校准项目 5.2 外观及工作正常性检查· 5.3 校准因子 5. 4 反射系数 6 校准结果表达·
复校时间间隔，附录A 原始记录格式附录B校准证书内页格式附录C主要项目校准不确定度评定示例附录 D 源反射系数附录E 校准因子的校准原理
- JJF1887—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。测量不确定度评定依据JJF1059.1一2012《测量不确定度评定与表示》和JJF1059.2一2012《用蒙特卡洛法评定测量不确定度》。
本规范为首次发布。
Ⅱ JJF1887—2020
射频与微波功率传感器校准规范
1范围
本规范适用于频率范围为9kHz～75GHz、电平范围包含0dBm10dBm的射频与微波功率传感器的校准。工作电平小于0dBm的功率传感器可参考本规范进行校准。 2概述
射频和微波功率传感器（以下简称功率传感器）配接功率指示器组成的功率计是通信、广播、电视、雷达、宇航、国防军工等技术领域不可缺少的功率测量仪器。功率传感器由接头、功率敏感部件、直流或低频电路等部分组成。功率传感器有多种类型，按工作原理可以分为热敏电阻功率传感器、热偶功率传感器和二极管功率传感器等：按接头型式可以分为同轴和波导型功率传感器。
3计量特性 3.1频率范围：9kHz～75GHz。 3.2电平范围：0dBm~10dBm。 3.3 校准因子：大于30%，校准因子相对不确定度为0.7%～10%，（k=2）。 3.4电压驻波比：
<1.3（频率范围：9kHz～18GHz）； <1.4（频率范围：18GHz～26.5GHz）； <1.6（频率范围：26.5GHz～40GHz）； <1.8（频率范围：40GHz～50GHz）； <1.9（频率范围：50GHz～75GHz）。 注：以上技术指标不作合格性判别，仅提供参考。
4校准条件 4.1环境条件
环境温度：（23士5）℃，校准过程中温度波动不超过1℃；相对湿度：20%～80%；电源电压及频率：（220士11）V，（50士1）Hz；其他：周围无影响校准系统正常工作的机械振动和电磁场干扰。
4.2校准用设备 4.2.1标准功率计（2台）
频率范围：9kHz～75GHz; 功率测量范围：一20dBm～十10dBm；校准因子相对不确定度：0.5%～4.0%（k=2）。
1 JJF1887—2020
4.2.2功率指示器
频率范围：9kHz～75GHz; 功率测量范围：一20dBm～+10dBm；不确定度：0.5%（k=2）。
4.2.3信号源
频率范围：9kHz～75GHz，最大允许误差：士1×10-5；输出电平范围：0dBm～10dBm，幅度稳定度：优于0.02dB/10min；谐波抑制：<一25dBc。
4.2.4功率传递标准
频率范围：9kHz～75GHz; 功率测量范围：0.5mW~10mW；校准因子Kc不确定度：0.5%～4.0%（k=2）；输出端口等效源电压驻波比：<1.65。
4.2.5两电阻功分器
频率范围：10MHz75GHz；端口对称性：<0.4dB。
4.2.6定向耦合器
频率范围：10MHz~75GHz；方向性：>20dB；输出端电压驻波比：<1.65。
4.2.7矢量网络分析仪
频率范围：9kHz～75GHz; 反射系数模值测量不确定度：0.005～0.02（k=2）；反射系数相位测量不确定度：0.5°十2arcsin（urel）（k=2）。 式中urel为反射系数线性模值的相对标准不确定度。
4.2.810dB固定衰减器
频率范围：10MHz～75GHz；端口驻波比：<1.65。
5 校准项目和校准方法 5.1 校准项目
表1校准项目列表
校准项目见表1。 序号 1
类型功能检查量值校准量值校准
条款 5. 2 5.3 5. 4
校准项目
外观及工作正常性检查
校准因子反射系数
2 3
2 JJF1887—2020
5.2外观及工作正常性检查
a）被校功率传感器应外观完好，端口无明显松动，内外表面均应清洁无污物、无明显损伤。
b）被校功率传感器和与之配合使用的指示器（或安装有相应软件的计算机）连接后，应能正常工作。
c）校准所用标准器和被校功率传感器应按照技术说明书要求完成预热并运行自校准和清零等操作。
d）将检查结果记录于附录A表A.1中。 5.3校准因子 5.3.1交替比较法
标准功率计
L"t
10 dB 固定衰减器
信号源
被校功率传感器
功率指示器
A
图1交替比较法校准框图
T。一标准功率计反射系数；I。一信号源反射系数；T一被测功率传感器反射系数
a）按图1连接仪器，根据所需校准频率范围下限设置信号源频率； b）将标准功率计连接到测试端面，开启信号源输出，调节输出电平使得标准功率
计读数接近所需要的校准功率值，通常为1mW；
c）等待标准功率计读数稳定后，记录其指示值Pbs于附录A表A.2中相应位置； d）连接被校功率传感器至测试端面，等待功率指示器读数稳定后，记录其指示值
Pbu于附录A表A.2中相应位置，关闭信号源输出；
e）根据被校功率传感器的工作频率范围、实际需要和标准功率计具有校准因子的频点选择新的校准频率，重复步骤b）～d），直至完成全部所需频率的校准，然后根据附录A表A.2按照式（1）计算被校功率传感器的校准因子。
PbuM Pbs
K.=K.
(1)
式中： K. 被校功率传感器的校准因子； K。一标准功率计的校准因子； Pbu 功率指示器示值，mW； P bs 标准功率计示值，mW； M 失配因子。
3
