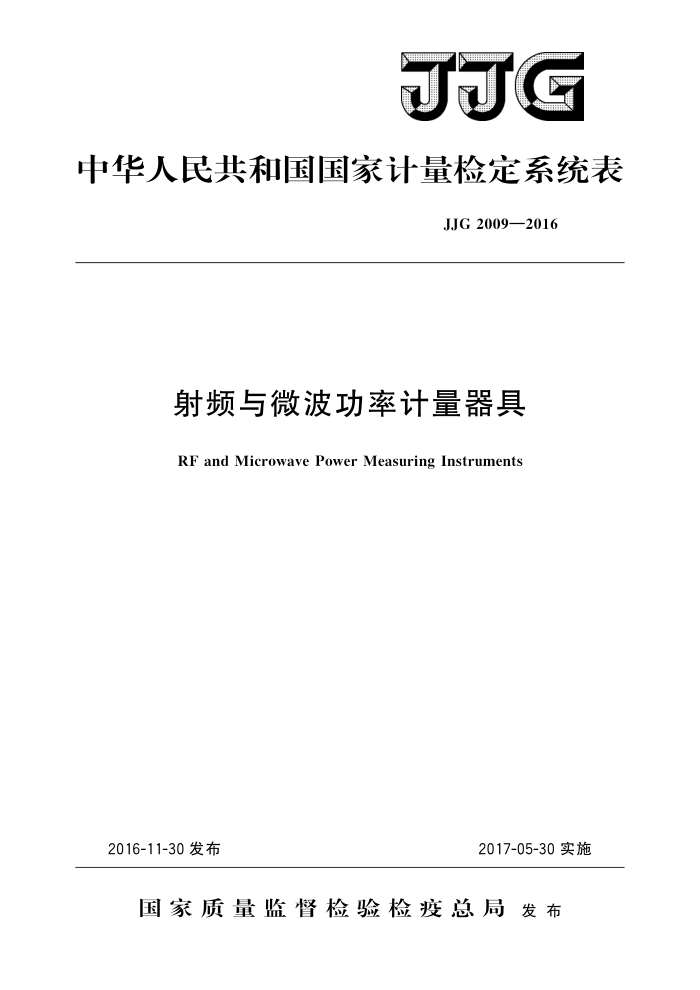

JJG
中华人民共和国国家计量检定系统表
JJG2009—2016
射频与微波功率计量器具
RF and Microwave Power Measuring Instruments
2016-11-30发布
2017-05-30实施
国家质量监督检验检疫总局发布 JG 2009—2016
射频与微波功率计量器具
检定系统表
JJG 2009—2016 代替JJG2009—1987
VerificationScheme ofRFandMicrowave
Power Measuring Instruments
归口单位：全国无线电计量技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：中国航天科技集团公司五院西安分院
本检定系统表委托全国无线电计量技术委员会负责解释 JJG 2009—2016
本检定系统表主要起草人：
崔孝海（中国计量科学研究院）李勇（中国计量科学研究院）贾走 超（中国计量科学研究院）
参加起草人：
蔡小宏（中国航天科技集团公司五院西安分院）王付涛（中国航天科技集团公司五院西安分院） JJG2009—2016
目 录
引言 1 范围· 2 引用文件. 3计量基准 3.1名称和量值 3.2功率基准不确定度 3.3 传递方法· 4计量标准 4.1名称· 4.2量值和不确定度.. 4.3传递方法.· 5工作计量器具 5.1典型工作计量器具的名称和测量范围· 5.2工作计量器具的功率偏差
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (3) (3) (3) (3) (4)
射频与微波功率计量器具检定系统表框图·
6 JJG2009—2016
引言
本检定系统表是以JJF1001一2011《通用计量术语及定义》和JJF1104一2003《国家计量检定系统表编写规则》为依据对JJG2009一1987进行修订的。
与JJG2009一1987《射频与微波功率计量器具检定系统表》相比，主要内容有如下变化：
根据现有的国家射频与微波功率基准量值传递能力，将检定系统表规定的工作
频率上限扩展至75GHz，计量标准和工作计量器具的功率范围扩展至500W。
一原有的三套功率基准频段窄、操作复杂、不易程控，目前已不再使用。原系统
表中的3cm功率基准采用量热计技术，新建的四套功率基准均采用微量热计技术，后者比前者具有操作简单，不确定度低的优点。鉴于目前国际比对、国内量值传递中的最高功率电平为10mW，并且计量标准在10mW功率电平具有量值稳定，测量信噪比高的优点，因此，将四套新建功率基准的功率电平上限定为10mW。对于10mW以上的功率电平，各级计量部门可以根据情况，采用量程扩展方法，自行解决。
参考中国计量科学研究院公布的国家校准和测量能力（CMC）表调整了部分
频段的技术指标。
一计量标准传递方法中，删除了功率方程法和反射计法等操作复杂的方法。 本检定系统表的历次发布情况：
-JJG2009—1987。
II JJG2009—2016
射频与微波功率计量器具检定系统表
1范围
本检定系统表适用于射频与微波功率量值传递，包括射频与微波功率量值由射频与微波功率计量基准通过计量标准到工作计量器具的传递关系、量值传递方法及量值传递时的测量能力。在开展校准时，也可作为量值溯源的依据。
2 引用文件
JJF1001通用计量术语及定义 JJF1188无线电计量名词术语及定义 JJF1059.1测量不确定度评定与表示凡是注日期的引用文件，仅注日期的版本适用于本系统表，凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本检定系统表，
3计量基准 3.1名称和量值
射频与微波功率（以下简称功率）计量基准（以下简称基准）包括同轴功率基准组和波导功率基准组。功率基准复现的量值为射频与微波热敏电阻座的有效效率。 3.2功率基准不确定度 3.2.1同轴功率基准组
N型同轴功率基准，频率：0.01GHz～18GHz，功率：1mW～10mW，不确定度0.1%（k=2）。 3.2.2波导功率基准组
WR-28波导功率基准，频率：26.5GHz～40GHz，功率：1mW~10mW，不确
定度0.1%（k=2）；
WR-22波导功率基准，频率：33GHz～50GHz，功率：1mW～10mW，不确定
度0.1%（k=2）；
WR-15波导功率基准，频率：50GHz～75GHz，功率：1mW～10mW，不确定度0.1%（k=2）。 3.3传递方法
功率基准采用直流替代技术、量热技术对各种接头形式的射频与微波热敏电阻功率座（以下简称热敏电阻座）的有效效率进行赋值，向下级计量标准进行量值传递。
4计量标准 4.1名称 4.1.1N型热敏电阻座
1 JJG2009—2016
具有N型同轴接头，在频率0.01GHz～18GHz范围内，通过有效效率和校准因子复现标准功率量值的传感器。 4.1.2WR-28热敏电阻座
具有WR-28型矩形波导接头，在频率26.5GHz～40GHz范围内，通过有效效率和校准因子复现标准功率量值的传感器。 4.1.3WR-22热敏电阻座
具有WR-22型矩形波导接头，在频率33GHz～50GHz范围内，通过有效效率和校准因子复现标准功率量值的传感器。 4.1.4WR-15热敏电阻座
其有WR-15型矩形波导接头，在频率50GHz～75GHz范围内，通过有效效率和
校准因子复现标准功率量值的传感器。 4.1.5中功率传递标准
在功率1W～500W范围内，通过校准因子保持标准功率量值的装置。 4.1.6脉冲功率传递标准
通过校准因子保持脉冲标准功率量值的装置。 4.1.7同轴功率传递标准
具有同轴接头形式，通过校准因子保持标准功率量值的装置。 4.1.8波导功率传递标准
具有矩形波导接头形式，通过校准因子保持标准功率量值的装置。 4.2量值和不确定度 4.2.1量值
量值为功率计量标准的有效效率和校准因子。功率计量标准为各种接头形式的热敏电阻座和功率传递标准（以下简称传递标准）赋值。 4.2.2不确定度
N型热敏电阻座，频率：0.01GHz～18GHz，功率：1mW～10mW，不确定度
0.3%~0.5%（k=2)；
WR-28热敏电阻座，频率：26.5GHz～40GHz，功率：1mW～10mW，不确定
度0.2%~0.4%（k=2)；
WR-22热敏电阻座，频率：33GHz~50GHz，功率：1mW～10mW，不确定度
0.4%~0.7%(k=2);
WR-15热敏电阻座，频率：50GHz～75GHz，功率：1mW～10mW，不确定度 0.4%~0.6%（k=2);
同轴传递标准，频率：0.01GHz～50GHz，功率：1mW～10mW，不确定度 0.5%~2.0%(k=2);
波导传递标准，频率：26.5GHz～75GHz，功率：1mW～10mW，不确定度 0.6%~2.0%(k=2); 2 JJG2009—2016
中功率传递标准，频率：0.01GHz～18GHz，功率：1W～500W，不确定度
0.5%~2%(k=2);
脉冲功率传递标准，频率：0.01GHz～40GHz，功率：1mW10mW，不确定度0.5%~2%（k=2）。 4.3传递方法 4.3.1传递标准法
采用传递标准校准技术进行量值传递，用功率基准赋值的热敏电阻座连接到传递标
准的被测端面，对传递标准进行量值传递。对于中功率传递标准或被测件，采用级联定向耦合器方法进行量值传递。对于同轴0.01GHz～50GHz频段，在频率低段，溯源到N型同轴波导功率基准；在频率高段，溯源到矩形波导功率基准；对于18GHz～26.5GHz，采用经过验证的准确、稳定的传递标准的出厂量值。 4.3.2交替比较法
用功率基准赋值的热敏电阻座和被测件交替连接到一个稳定功率输出端口上，对被
测件进行量值传递。 4.3.3单定向耦合器比较法
用功率基准赋值的热敏电阻座或传递标准连接到单定向耦合器的被测端面，对被测件进行量值传递。
5工作计量器具
5.1典型工作计量器具的名称和测量范围 5.1.1同轴功率传感器
频率范围为0.01GHz～50GHz，功率范围为1×10-7mW～1W，具有同轴接头形式的功率传感器。 5.1.2波导功率传感器
频率范围为26.5GHz～75GHz，功率范围为1X10-7mW～1W，具有矩形波导接头形式的功率传感器。 5.1.3脉冲功率计
频率范围为0.01GHz～40GHz，功率范围为1×10-7mW～200mW，具有脉冲功率测量能力的功率传感器及指示器。 5.1.4中功率计
频率范围为0.01GHz～18GHz：功率范围为1W～500W的功率传感器及指示器。 5.2工作计量器具的功率偏差
同轴功率传感器，频率：0.01GHz50GHz，功率：1×10-7mW～1W，不确定度1%~4%（k=2)；
波导功率传感器，频率：26.5GHz～75GHz，功率：1×10-7mW～1W，不确定
