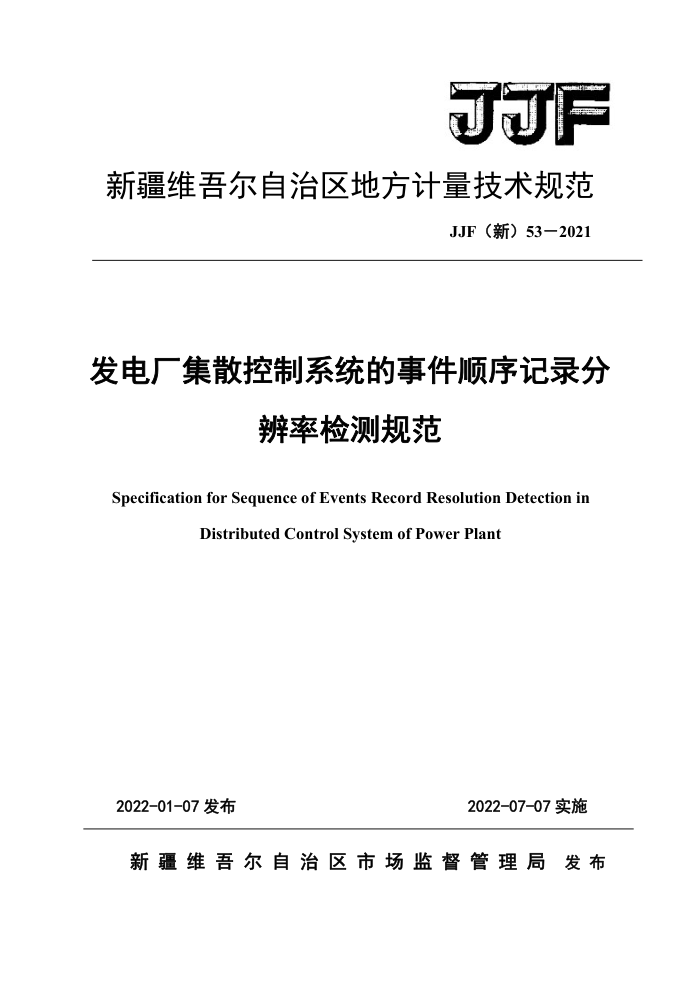

新疆维吾尔自治区地方计量技术规范
JJF（新）53一2021
发电厂集散控制系统的事件顺序记录分
辨率检测规范
Specification for Sequence of Events Record Resolution Detection in
Distributed Control System of Power Plant
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJF(新)53-2021
发电厂集散控制系统的事件
JJF（新）53—2021
顺序记录分辨率检测规范
Specification for Sequence of Events Record Resolution Detection in Distributed Control System of Power Plant
归口单位：新疆维吾尔自治区市场监督管理局
主要起草单位：新疆维吾尔自治区计量测试研究院
本规范委托起草单位负责解释 JJF(新)53—2021
本规范主要起草人：
郭丽（新疆维吾尔自治区计量测试研究院）
马晓春（新疆维吾尔自治区计量测试研究院）
任国营（新疆维吾尔自治区计量测试研究院）
参加起草人：
郑云林（新疆维吾尔自治区计量测试研究院）
写志刚（内蒙古电力工程技术研究院）
赵滔滔（新疆维吾尔自治区计量测试研究院） JJF(新)532021
目录
引 1范围. 2引用文件 3术语、定义和缩略语. 4概述 5检测技术指标. 6检测环境与条件.. 6.1检测设备 6.2检测具备条件. 7检测方法 8检测结果.. 8.1检测记录.. 8.2检测报告. 附录A事件顺序记录分辨率检测记录附录B发电厂集散控制系统的事件顺序记录分辨率检测报告，
II
2
.2
.. 3
.
4
L JJF(新)53—2021
引言
JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范边写规则》共同构成本规范制定的基础性系列规范，
本规范在参考了DL/T774-2015《火力发电厂热工自动化系统检修运行维护
规范》、DLT659-2006《火力发电厂分散控制系统验收检测规范》、DL/T701火力发电厂热工自动化术语等文件基础上，结合国内发电厂集散控制系统的事件顺序记录分辨率制定本检测规范。
本规范属于首次发布
II JJF(新)532021
发电厂集散控制系统的事件顺序记录分瓣率检测规范
1范围
适用于具有数据采集、模拟量控制、顺序控制和锅炉炉膛安全监控功能的单机容量300MW及以上火电机组的新建或技术改造的分散控制系统S0E的最终在线验收测试。
本规范适用于单机容量为125MW~1000MW等火力发电厂新建和已投运机组各个阶段的检测，其他类型及容量的火力发电厂机组均可参照使用。
2引用文件
本规范引用以下文件：
DL/T659-2016火力发电厂分散控制系统验收检测规范 DL/T701火力发电厂热工自动化术语 DL/T774-2015火力发电厂热工自动化系统检修运行维护规范凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本文件。
3术语、定义和缩略语
DL/T701中界定的以及下列术语、定义和缩略语适用于本文件。 3.1事件顺序记录系统SequenceOfEvent，简称SoE
在事故发生时记录多个开关量输入信号变位的准确时间，以便于区分多个变位的先后顺序。 3.2协调控制系统CoordinationControlSystem，简称CCS
通过控制回路协调汽轮机和锅炉的工作状态，同时给锅炉自动控制系统和汽轮机自动控制系统发出指令，以达到快速响应负荷变化的目的，尽最大可能发挥机组的调频、调峰能力，稳定运行参数。 3.3模拟量控制系统ModulatingControlSystem，简称MCs
实现锅炉、汽机及辅助系统参数自动控制的系统。
3.4数据采集系统DataAcquisitionSystem，简称DAS
1 JJF(新)532021
采用数字计算机系统对工艺系统和设备运行测量参数进行采集和处的理系
统。
注：对采集的结果进行处理、记录、显示和报警，对机组的运行情况计算和分析，并提出运行指导的数据采集。 3.5数字电液控制系统DigitalElectro-HydraulicControlSystem，简称DEH
由电气原理设计的敏感元件，按电气、液压原理设计的放大原件和伺服机构，实现控制逻辑的汽轮机调节、保安系统。 3.6分散控制系统的DistributedControlSystem，简称DCS
采用分布式结构的智能网络控制系统即利用计算机技术对生产过程进行集中监视、操作、管理和分散控制。
4概述
随着火力发电厂自动化程度的提高，大部分计量参数集中到了DCS分散控制系统中，计量参数的准确性关系到设备自动投入、保护系统的正确性，发电厂的发电厂集散控制系统的事件顺序记录（SOE）系统是电厂中重要的运行状态监测、 记录、事故分析用的设备。事件顺序记录SOE设备必须以毫秒的分变率记录事件的信息，为事故顺序记录SOE的测试精度及准确性提供保证。
5检测技术指标
5.1针对事件顺序记录同一输入模件的不同通道、同一控制器的不同输入模件及不同控制器的不同输入模件输入端，分别测试。检查事件顺序记录SOE输出内容、 描述、时间显示顺序应与信号输入一致，事件时间分辨能力不大于1ms。 5.2人为触发一主保护信号动作，检查事故追忆功能，其表征机组主设备特征的变量记录应完整；重要变量在跳闸前10min和跳闸后5min，应以不超过1ms时间间隔快速记录。
6检测环境与条件
6.1检测设备检测设备（开关量信号发生器）应能送出间隔时间在0.1ms～3ms之间调节的不少于16个开关量信号。信号间隔时间为1ms时，其绝对误差应不大于0.01mS。 检测设备所配信号输出线长度偏差大于4m时，还应检测其线路传输迟延，迟延
2 JJF(新)532021
时间不大于0.05mS。 6.2检测具备条件 6.2.1DCS的运行环境应符合DL/T774的规定。 6.2.2测试所需的计量仪器应具备有效的计量检定证书。计量仪器的允许误差应满足计量的技术要求，误差限应小于或等于被校对象误差限的1/3。 6.2.3事件顺序记录系统（SOE）的硬件和软件应按照制造厂的说明书和有关标准完成安装和调试，并已投入连续运行。 6.2.4检测需在机组停运状态下进行，确保不因信号测试造成控制逻辑联锁保护动作。 7检测方法 7.1检查并确认热工分散控制系统事件顺序记录SOE模块硬件及网络环路配置、 事件触发条件设置及事件内容描述、时钟同步显示、SOE数据报表设置及打印输出装置正常。 7.2检查涉及控制逻辑引用被测试信号进行工艺热工联锁保护的设备，确保不会因信号测试造成工艺联锁保护动作，涉及画面报警需提前告知运行监护人员。 7.3将机组热工分散控制系统SOE模块的现场开关量信号输入线依次断开。 7.4将来自SOE检测信号发生器的触发输出线，按照标示的顺序依次接入机组热工分散控制系统SOE模块的输入接线端子上，按照同一模件不同通道顺序排列、同一模件不同通道逆序排列、同一模件不同通道随机排列、同一控制器不同模件随机排列、不同控制器不同模件随机排列，分别进行测试。 7.5单次测试输入信号选取原则上为同一模件不同通道选取测点不少于6点、同一控制器不同模件测点选取原则上单一模件测点数目不少于4点、不同控制器不同模件测点选取原则上单一模件测点数目不少于3点。 7.6将事件顺序记录SOE检测发生器信号线的公共端接至机组热工分散控制系统 SOE模块的公共端。 7.7开启S0E检测信号发生器的电源，分别设置触发时基2mS、1mS、0.9mS、0.8mS 直至模件输出显示排序混乱为止，则本模件检测分辨率为出现输出排序混乱前一次步续测试的时间。 7.8触发完成后将SOE检测信号发生器接入其它未测试模件，重复以上步骤，直
