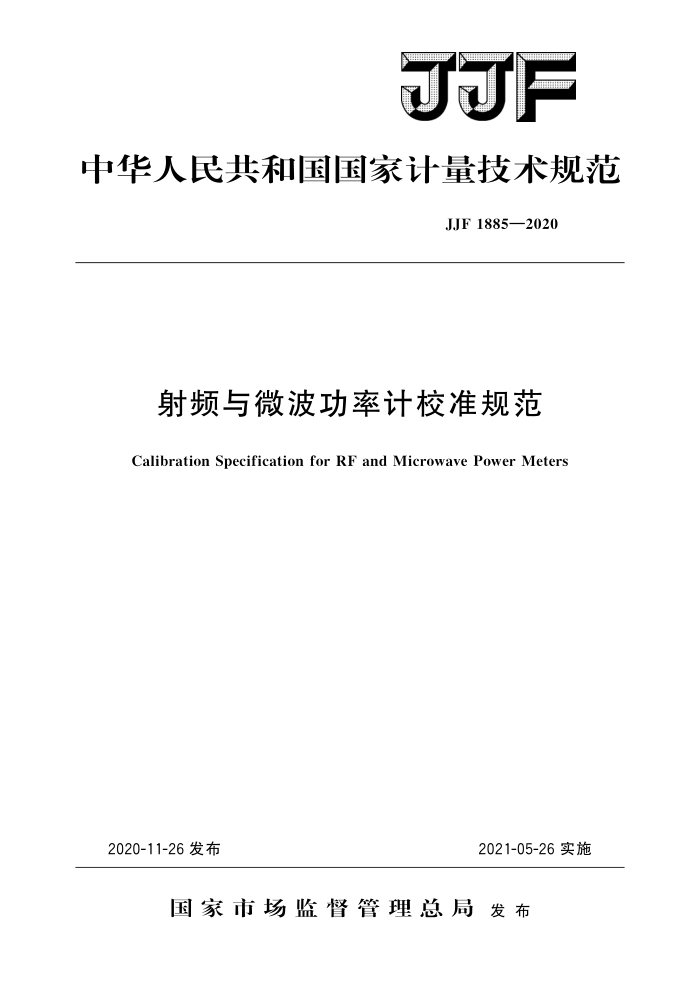

JJF
中华人民共和国国家计量技术规范
JJF1885—2020
射频与微波功率计校准规范
Calibration Specification for RF and Microwave Power Meters
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1885—2020
射频与微波功率计校准规范 Calibration Specification for RF and Microwave
JJF 1885—2020
Power Meters
归口单位：全国无线电计量技术委员会
主要起草单位：中国计量科学研究院
中国航天科工集团二院203所
参加起草单位：浙江省质量检测科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1885—2020
本规范主要起草人：
刘欣萌（中国计量科学研究院）杨绪军（中国航天科工集团二院203所）海兴芳（中国计量科学研究院）
参加起草人：
叶忠民（浙江省质量检测科学研究院）刘挺（中国航天科工集团二院203所） JJF1885—2020
目 录
引言
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (4) (5) (5) (6) (7) (9) (10)
范围. 概述·
1 2 3 计量特性
3.1参考源功率.. 3.2校准因子（K） 3.3 线性度…. 3.4 电压驻波比 4校准条件.
环境条件. 4. 2 校准用设备 5 校准项目和校准方法 5. 1 校准项目· 5. 2 外观及工作正常性检查 5.3 参考源功率 5. 4 校准因子 5. 5 线性度： 5. 6 电压驻波比·
4. 1
校准结果表达复校时间间隔·
6 7
附录A 原始记录格式附录B校准证书内页格式附录C主要项目校准不确定度评定示例
- JJF1885—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范为首次发布。
Ⅱ JJF1885—2020
射频与微波功率计校准规范
1范围
本规范适用于频率范围为9kHz～50GHz、功率范围为一70dBm～20dBm的各种类型射频与微波功率计的校准，其他频率范围的射频与微波功率计校准可参考使用。
2概述
射频与微波功率计（以下简称功率计）由感应、吸收并实现能量转换的转换部分及相应的测量和指示部分组成，利用将射频或微波信号转换成直流或低频信号后加以测量和指示的原理完成射频与微波功率的测量。
3计量特性
3.1参考源功率
输出功率：1mW（50MHz）；输出功率最大允许误差：土0.5%。
3.2校准因子（K）
频率范围：9kHz～50GHz; 校准因子测量不确定度：0.5%5%（k=2）。
3.3线性度
校准频率：50MHz；功率范围：一20dBm～十10dBm；线性度测量不确定度：0.04dB～0.1dB（k=2）。
3.4电压驻波比
频率范围：9kHz～50GHz; 测量不确定度：0.02～0.03（k=2）。 注：以上技术指标不作合格性判别，仅提供参考。
4校准条件
4.1环境条件
环境温度：（23士5）℃，校准过程中温度波动不超过1℃；相对湿度：不大于80%；电源要求：电压（220士11）V，频率（50士1）Hz；其他：周围无影响校准系统正常工作的机械振动和电磁干扰。
4.2校准用设备 4.2.1信号发生器
1 JJF1885—2020
频率范围：9kHz～50GHz；幅度稳定度：<0.02dB/10min；输出功率范围：一70dBm～十10dBm；谐波抑制：<一30dBc。
4.2.210dB隔离衰减器
频率范围：9kHz～50GHz; 端口电压驻波比：<1.3。
4.2.3标准功率计
频率范围：9kHz～50GHz；校准因子K，不确定度：0.5%～2.0%（k=2）；输入端口电压驻波比：<1.3。
4.2.4功率传递标准
频率范围：9kHz～50GHz；校准因子K不确定度：0.5%～2.0%（k=2）；输出端口等效源电压驻波比：<1.3。
4.2.5步进衰减器
工作频率：50MHz；衰减量：0dB～50dB，5dB步进；衰减量测量不确定度：0.02dB/10dB（k=2）；端口电压驻波比：<1.3。
4.2.6矢量网络分析仪
频率范围：9kHz～50GHz；反射系数测量不确定度：0.006～0.028（k=2）。
5 校准项目和校准方法
5. 1 校准项目
表1校准项目列表校准项目
序号 1 2 3 4 5
类型功能检查量值校准量值校准量值校准量值校准
条款 5. 2 5. 3 5. 4 5. 5 5. 6
外观及工作正常性检查
参考源功率校准因子线性度电压驻波比
5. 2 外观及工作正常性检查 5.2.1 被校功率计的外观应完好，各开关、按键等应调节正常，无影响正常工作电气性能的机械损伤。被校功率计配套附件应齐全。 2 JJF1885—2020
5.2.2被校功率计按其使用说明书规定时间预热后应能正常工作。校准前，应按说明书要求进行预热，并保持功率指示在最高分辨力，如被校功率计具有内部自校准和清零等功能，则应首先运行仪器内部自校准和清零等功能。 5.2.3将检查结果记录于附录A的A.1中。 5.3参考源功率
a）按图1将标准功率计的测量端口直接连接到被校功率计的参考源输出端，根据被校功率计说明书设置被校功率计的参考源频率，标准功率计的频率修正设置为与被校功率计参考源的频率对应；
被校功率计 (参考源功率输出）
标准功率计
图1参考源功率校准框图
b）开启被校功率计的参考源输出，等待标准功率计读数稳定后，记录标准功率计读数于附录A表A.1，然后关闭参考源输出。 5.4校准因子 5.4.1交替比较法
标准功率计
信号发生器
隔离衰减器
被校功率计
测试端面
图2校准因子交替比较法校准框图
a）按图2连接校准设备，将标准功率计连接到测试端面； b）根据被校功率计特性设置信号发生器频率和功率电平； c）开启信号发生器射频输出，等待标准功率计读数稳定后，记录标准功率计指示
值Pbs于附录A表A.2中；
d）从测试端面上断开标准功率计，连接被校功率计到测试端面，等待被校功率计读数稳定后，记录下被校功率计指示值Pbu于附录A表A.2中；
e）按公式（1）计算被校功率计的校准因子（注），记录在附录A表A.2中；
K.=K.: Pbs P bu
(1)
式中： K. 被校功率计的校准因子； K。标准功率计的校准因子； Pbu一被校功率计指示值，mW；
3
