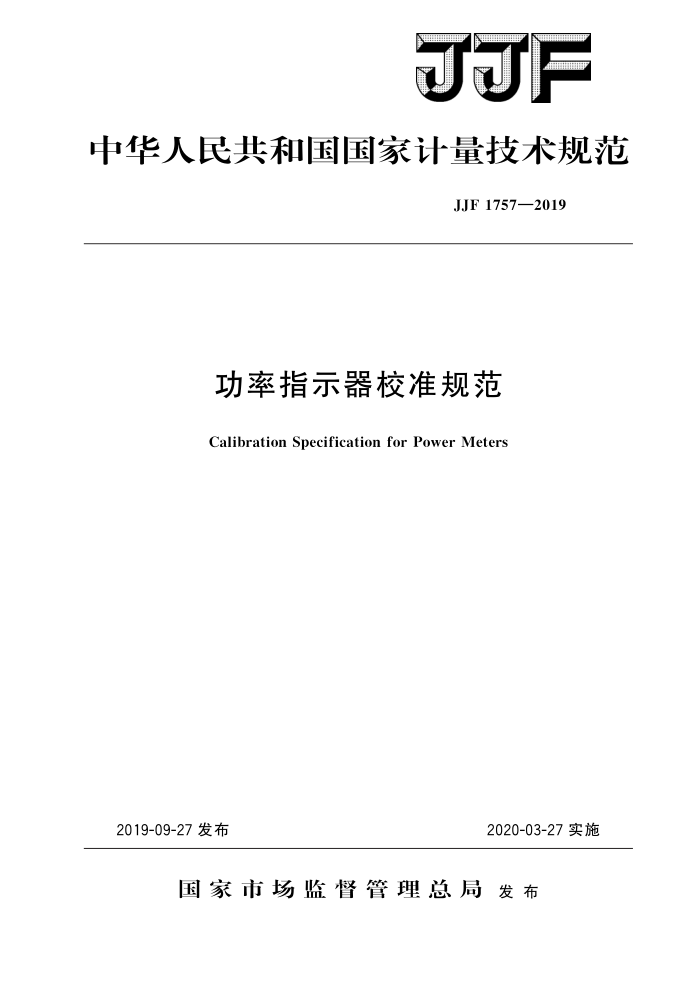

JJF
中华人民共和国国家计量技术规范
JJF1757—2019
功率指示器校准规范
Calibration Specification for Power Meters
2020-03-27实施
2019-09-27发布
国家市场监督管理总局发布 JJF1757—2019
功率指示器校准规范 Calibration Specification for
JJF1757—2019 代替JJG280—1981
Power Meters
归口单位：全国无线电计量技术委员会
主要起草单位：中国航天科工集团二院203所
参加起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF 1757—2019
本规范主要起草人：
杨绪军（中国航天科工集团二院203所）
陈云梅（中国航天科工集团二院203所）参加起草人：
刘欣萌（中国计量科学研究院）杨琳（中国航天科工集团二院203所） JJF1757—2019
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1 ) (2) (2 ) (2) (3) (3) (3) (3) (3) (4) (5) (6) (6) (6) ( 7) (8) (10) (12)
范围· 2 概述· 3计量特性 3.1放大式功率指示器计量特性 3.2电桥式功率指示器计量特性.. 4校准条件： 4.1环境条件 4.2 校准用设备
1
校准项目和校准方法
5
5.1 校准项目· 5. 2 外观及工作正常性检查： 5.3 零点.· 5. 4 零点漂移 5. 5 功率量程 5. 6 校准系数 5. 7 刻度线性： 5.8校准源输出功率. 6 校准结果表达 7 复校时间间隔附录A原始记录格式附录B校准证书内页格式附录C 主要项目校准结果不确定度评定示例
- JJF1757—2019
引
言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写
本规范代替JJG280一1981《M4-1型标准热敏电阻电桥检定规程》，与JJG280- 1981相比主要变化如下：
原规程名称为《M4-1型标准热敏电阻电桥》，现修改为《功率指示器校准规
范》;
增加了零点、零点漂移、校准系数和线性校准项目，删去工作电阻校准项目：一增加了放大器式功率指示器的校准方法，包括校准源1mW输出功率等；功率范围由15uW~5mW扩展为3uW~100mW。 本规范的历次版本发布情况：
-JJG280一1981《M4-1型标准热敏电阻电桥》。
II JJF1757—2019
功率指示器校准规范
1范围
本规范适用于3uW~100mW（一25dBm～十20dBm）功率指示器的校准。
2概述
功率指示器根据工作原理可分为放大式和电桥式两种类型。放大式功率指示器是通
过功率传感器（热电偶/二极管）将射频、微波信号转换成直流信号或低频信号，经过放大处理转换完成功率测量。电桥式功率指示器采用惠斯通电桥的原理，通过直流替代功率完成功率测量。电桥式功率指示器的显示方式分为指针式和数字式。
3 计量特性
3.1放大式功率指示器计量特性
a）零点最大允许误差：士75nW。 注：功率指示器在进行初始调零后指示器的读数。 b）零点漂移最大允许误差：土0.2%FS。 注：功率指示器在进行初始调零校准后，功率指示器量程保持不变，指示器读数的变化量。 c）功率量程范围：3μW~100mW（-25dBm~+20dBm）；最大允许误差：±0.5%（士0.02dB）。 d）校准系数范围：100%~85%（1.000mW~1.176mW）)；最大允许误差：士（0.002～0.006）mW。 e）校准源输出功率功率：1mW（50MHz); 最大允许误差：士0.75%。
3.2电桥式功率指示器计量特性 3.2.1指针式电桥功率指示器
a）功率量程范围：10μW~10mW; 最大允许误差：士1%FS。 b）校准系数范围：88%~100%（1000mV~880mV）；最大允许误差：士（2～10）mV。
1 JJF1757—2019
c）刻度线性量程：3mW；最大允许误差：土1/2最小刻度。
3.2.2数字式电桥功率指示器
a）功率量程范围：10μW~10mW；最大允许误差：士（0.5%～1.0%）。 b）校准系数范围：88%~100%；最大允许误差：士（0.1%~0.5%）。 c）刻度线性量程：10mW；最大允许误差：士0.05mW。 注：计量特性指标不用于合格性判别，仅提供参考。
4校准条件 4.1环境条件
a）环境温度：（23士5）℃； b）相对湿度：≤80%； c）电源要求：电压（220士11）V，频率（50士1）Hz d）其他：周围无影响校准系统正常工作的机械振动和电磁干扰。
4.2校准用设备 4.2.1量程校准器1
功率量程：3μW~100mW 最大允许误差：士0.25%。 注：用于校准放大式功率指示器。
4.2.2量程校准器2
功率量程：10uW~10mW 最大允许误差：士0.5%。 注：用于校准电桥式功率指示器。
4.2.3数字电压表
直流电压：100mV~10V；最大允许误差：士0.02%
4.2.4功率传感器
频率范围：10MHz~1GHz; 功率范围：一20dBm～+10dBm；电压驻波比：<1.15；校准因子相对测量不确定度：0.5%（k=2）。
2 JJF1757—2019
4.2.5功率指示器
最大允许误差：士0.3%。
5 校准项目和校准方法 5.1 校准项目
功率指示器校准项目见表1。
表1校准项目列表
功率指示器类型放大式
序号
校准项目
条款
电桥式 V
外观及工作正常性检查
1 2 3 4 5 6 7
5. 2 5.3 5. 4 5. 5 5. 6 5. 7 5.8
L
零点零点漂移功率量程校准系数刻度线性
V V V V
V V V
校准源输出功率
V
5.2外观及工作正常性检查 5.2.1被校功率指示器的外观应完好，各开关、按键等工作正常，仪表不应有影响电器性能的机械损伤。 5.2.2被校功率指示器通电后，有自校准功能的，则完成内部自校准。 5.2.3将检查结果记入附录A中。按照仪器技术说明书要求预热 5.3零点
a）按图1连接校准设备；
量程校准器1
被校功率指示器
图1放大式功率指示器的校准连接示意图
b）设置量程校准器1：功能开关为准备，极性开关为正常，量程为最小，电源开关为开；
c）被校功率指示器电源开关为开，按照技术说明书要求，进行初始化，设置滤波器参数，显示方式为WATT；
d）被校功率指示器调零，待被校功率指示器调零结束，将被校功率指示器的读数值记录于附录A的表A.1。 5.4零点漂移
a）按图1连接校准设备； b）设置量程校准器1功能开关为准备，极性开关为正常，量程为最小，电源开关
3
