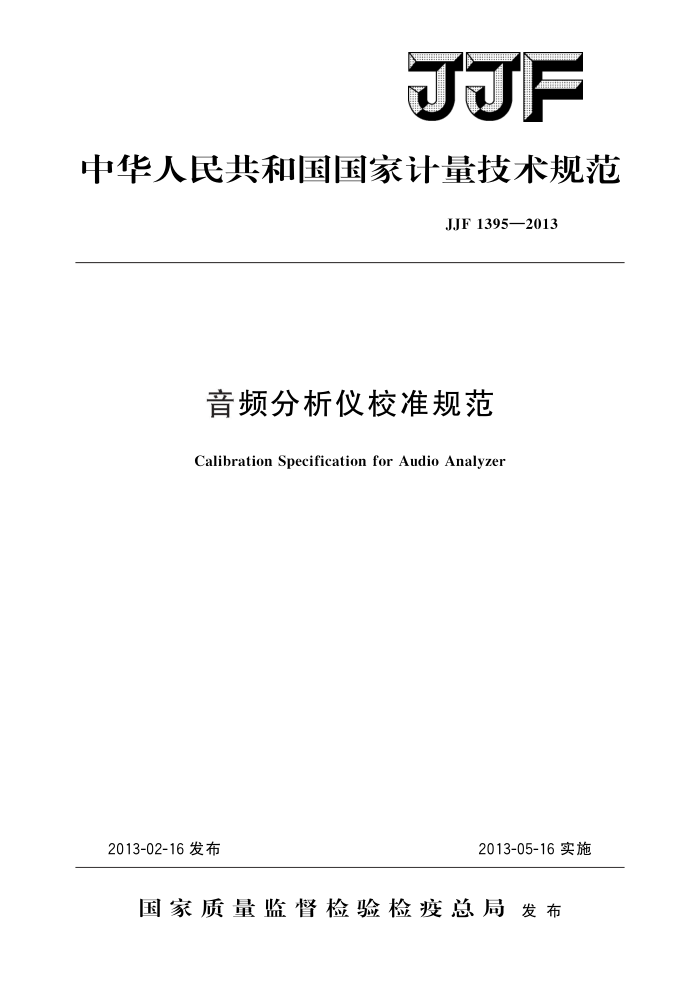

F
中华人民共和国国家计量技术规范
JJF1395—2013
音频分析仪校准规范
Calibration Specification for Audio Analyzer
2013-05-16实施
2013-02-16发布
国家质量监督检验检疫总局发布 JJF1395—2013
音频分析仪校准规范 Calibration Specification for
JJF 1395—2013
Audio Analyzer
归口单位：全国无线电计量技术委员会起草单位：上海市计量测试技术研究院
中国计量科学研究院
中国电子技术标准化研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1395—2013
本规范主要起草人：
许朝晖（上海市计量测试技术研究院）李航（中国计量科学研究院）胡菊萍（中国电子技术标准化研究院）
参加起草人：
潘洁（上海市计量测试技术研究院）陆福敏（上海市计量测试技术研究院） JJF1395—2013
目 录
引 言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (6) (8) (9) (10) (14) (18)
范围· 2 引用文件· C 概述..
1
计量特性 4.1音频信号分析部分 4.2音频信号发生部分 5校准条件.. 5.1环境条件.. 5.2 校准用设备 6 校准项目和校准方法 6.1 外观及工作正常性检查 6.2 音频信号分析部分的校准 6.3音频信号发生部分的校准· 7 校准结果表达· 8 复校时间间隔附录A校准记录格式附录B校准证书内页格式附录 C 不确定度评定示例
4
?
- JJF1395—2013
引言
本校准规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 本规范针对10Hz～200kHz音频分析仪的校准方法，分别从音频信号分析部分和
音频信号发生部分两方面进行了规定。音频信号分析部分的校准项目包括：频率测量、 交流电压测量固有噪声、交流电压测量、交流电压测量频率附加误差、失真测量残余失真、失真度测量；音频信号发生部分的校准项目包括：输出频率、输出电压、输出电压频率响应、输出正弦波波形失真度。并在附录中给出了交流电压测量、失真度测量等项目的测量不确定度评定方法示例
本规范为首次发布。
II JJF1395—2013
音频分析仪校准规范
1范围
本校准规范适用于频率范围在10Hz～200kHz的新制造、使用中和修理后的音频分析仪的校准。
2引用文件
本规范引用下列文件： JF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
音频分析仪常用于音频放大器、滤波器、手机传输特性等的性能测试。音频分析仪通常由音频信号发生部分和音频信号分析部分组成。音频信号发生部分可为被测对象提供1～2路测试、激励信号；音频信号分析部分用于接收被测对象输出的音频信号，并对其进行总谐波失真、电压幅度、频率等参数的综合测量、分析。
音频分析仪的音频信号发生部分输出信号的频率范围通常在10Hz～200kHz，音
频信号分析部分一般可以测量该频率范围内信号的频率、电压、总谐波失真等参数。
4计量特性 4.1音频信号分析部分 4.1.1频率测量 4.1.1.1测量范围：10Hz~200kHz； 4.1.1.2 最大允许误差：土（0.005%～0.3%）。 4.1.2交流电压测量 4.1.2.1 测量范围：1mV~300V（10Hz~200kHz）； 4.1.2.2 最大允许误差：土（0.5%～5%）（1kHz）： 4.1.2.3 频率附加误差（1kHz参考）：土（2%～10%）（10Hz～200kHz）； 4.1.3电压测量固有噪声：≤50uV（20kHzBW）。 4.1.4失真度测量 4.1.4.1 测量范围：（0.01%~100%）（10Hz~200kHz）； 4.1.4.2最大允许误差：士（5%～20%）。 4.1.5失真测量残余失真：≤（0.003%～0.05%）（10Hz200kHz）。 4.2音频信号发生部分 4.2.1输出频率
1 JJF1395—2013
4.2.1.1 频率范围：10Hz～200kHz; 4.2.1.2 最大允许误差：（0.01%～1.0%）。 4.2.2输出电压 4.2.2.1电压范围：1mV~20V（10Hz~200kHz）； 4.2.2.2最大允许误差：士（0.5%～5）%（1kHz）； 4.2.2.3频率响应（1kHz参考）：±（0.5%～10%）（10Hz～200kHz）。 4.2.3输出正弦波波形失真：≤（0.005%～0.1%）（10Hz~200kHz）。
注：以上列举了音频分析仪各项校准参数的测量范围和技术参数要求，校准时应以被校音频分
析仪技术说明书中所列的技术参数要求为准。
5校准条件
5.1环境条件 5.1.1温度：（20±5）℃； 5.1.2相对湿度：≤80%； 5.1.3电源电压及频率：（220士11）V，（50士1）Hz； 5.1.4周围无影响正常校准工作的电磁场干扰和机械振动。 5.2校准用设备 5.2.1函数信号发生器 5.2.1.1 频率范围：1Hz1MHz; 5.2.1.2最大允许误差：士1×10-5。 5.2.2交流电压标准源 5.2.2.1交流电压范围：1mV~300V（10Hz~200kHz）； 5.2.2.2 最大允许误差：士（0.1%～1%）。 5.2.3失真度仪检定装置 5.2.3.1 失真度范围：（0.01%~100%）（10Hz~200kHz）； 5.2.3.2 最大允许误差：土（2%5%）； 5.2.3.3基波剩余失真：≤0.003%。 5.2.4通用计数器 5.2.4.1 频率范围：1Hz1MHz； 5.2.4.2最大允许误差：士1×10-6。 5.2.5标准电压表 5.2.5.1交流电压范围：1mV~20V（10Hz~200kHz）； 5.2.5.2最大允许误差：土（0.1%～0.5%）。 5.2.6低失真度测量仪 5.2.6.1失真度范围：（0.001%~100%）（10Hz～200kHz）； 5.2.6.2最大允许误差：士10%。 5.2.7匹配电阻 5.2.7.1 阻值：（50±0.5）2，（75±0.75）2，（600±6）2。 2 JJF1395—2013
6校准项目和校准方法
6.1外观及工作正常性检查 6.1.1被校仪器应完好无损，无影响正常工作及读数的机械损伤，各开关、按钮工作正常，旋钮转动灵活。 6.1.2接通电源后，仪器应能正常工作，指示器显示正常，各功能按钮切换正常。 6.2音频信号分析部分的校准 6.2.1频率测量
a）按图1连接函数信号发生器和音频分析仪。如果函数信号发生器输出阻抗与音频分析仪输人阻抗不匹配，则在函数信号发生器输出端接人匹配电阻，再通过匹配电阻与音频分析仪的输入端用电缆相连。
函数信号发生器
音频分析仪 (频率测量）
输出○
○输入
口匹配电阻
图1频率测量
b）选取音频分析仪为频率测量功能。 c）函数信号发生器输出幅度设置为“0dBm”。 d）函数信号发生器输出频率设置为待校准频率点f。，打开函数信号发生器的输
出，稳定后读取音频分析仪的频率指示值f1。
e）按公式（1）计算频率测量误差，并将结果记入附录A中的A.1。
Am=f=f×100%
(1)
fo
式中： Afm频率测量误差，%； f1—音频分析仪频率指示值，Hz; f。—一函数信号发生器频率实际值，Hz f）改变函数信号发生器的输出频率f。，重复以上步骤d）～e），将校准结果记人
附录A中的A.1。
g）校准点应在音频分析仪频率测量的范围内，至少选取5个点（含频率范围的低端、高端及1kHz），也可根据用户要求增加测试点。 6.2.2交流电压测量固有噪声
a）按图2连接校准系统。
3
