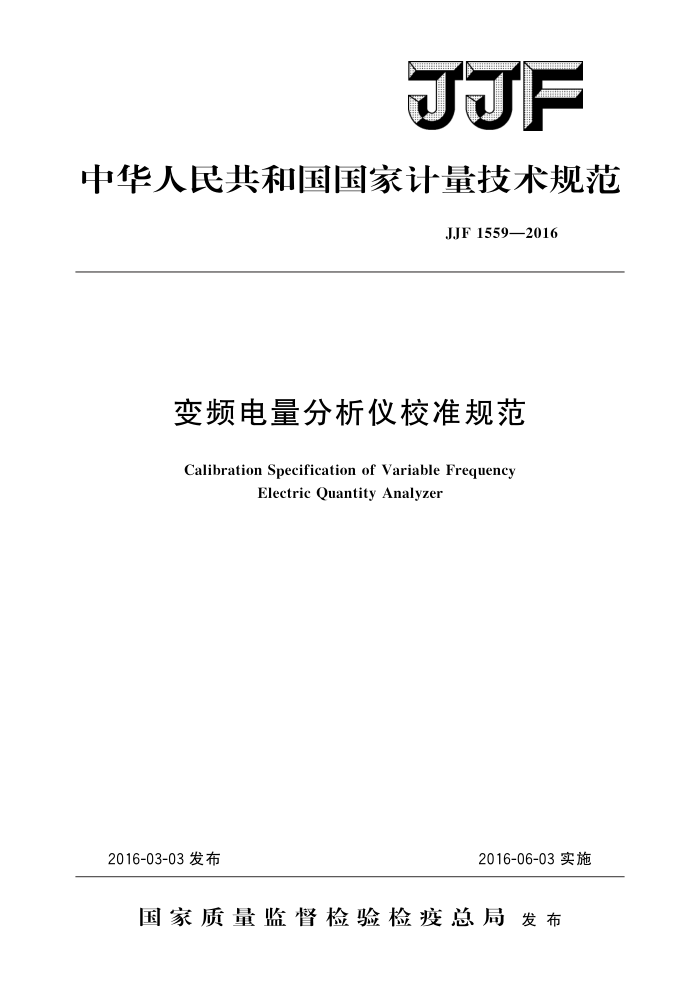

JJF
中华人民共和国国家计量技术规范
JJF 1559—2016
变频电量分析仪校准规范
Calibration Specification of Variable Frequency
Electric Quantity Analyzer
2016-03-03发布
2016-06-03实施
国家质量监督检验检疫总局发布 JJF1559—2016
变频电量分析仪校准规范 Calibration Specification of Variable Frequency Electric Quantity Analyzer
JJF 1559—2016
归口单位：全国电磁计量技术委员会主要起草单位：湖南省计量检测研究院
浙江省计量科学研究院
参加起草单位：湖南银河电气有限公司
本规范委托全国电磁计量技术委员会负责解释。 JJF1559—2016
本规范主要起草人：
吴双双（湖南省计量检测研究院）王有贵（湖南省计量检测研究院）刘勤 (浙江省计量科学研究院)
参加起草人：
李银轩（湖南省计量检测研究院）王宁（湖南银河电气有限公司）徐伟专（湖南银河电气有限公司） JJF1559—2016
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (4) (6) (8) (11) (11) (12) (14) (16) (17)
范围 2 引用文件. 3 概述··
1
计量特性 4.1电压 4.2电流 4.3 相位· 4. 4 功率·. 5校准条件 5.1环境条件 5. 2 测量标准及其他设备
4
校准项目和校准方法 6.1 校准前检查 6.2 电压· 6.3 电流 6.4 相位 6.5 功率 7 校准结果表达
6
复校时间间隔· 附录A 变频电量分析仪功率测量结果的不确定度评定示例附录B 校准原始记录格式附录 C 校准证书内页格式（第2页）附录 D 校准证书校准结果页格式（第3页）
8
- JJF1559—2016
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》 JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范为首次发布。
Ⅱ JJF1559—2016
变频电量分析仪校准规范
1范围
本规范适用于频率范围为5Hz～1500Hz的变频电量分析仪在特定频率下电压、 电流、功率、相位的校准。
2 引用文件
本规范引用了下列文件： JJG780一1992交流数字功率表 GB/T13978—2008数字多用表凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
变频电量分析仪是由采样电路、控制单元、传输单元和数字处理器构成的以变频交流电信号为测量与分析对象的仪器。分析仪通过采样电路对被测电压、电流信号进行采样、有效值计算和傅里叶分析，显示被测信号的电压、电流、功率因数（相位）、功率等参数，其原理如图1所示。变频电量分析仪（以下简称分析仪）通常包括功率分析仪、电压/电流分析仪等。
电压。
电压采样电路
控制单元
数字信号处理器
传输单元
显示
电流。
电流采样电路
图1分析仪原理图
4计量特性 4.1电压
测量范围：50mV～10kV 最大允许误差：士（0.05%～2%）
4.2电流
测量范围：10mA～1000A 最大允许误差：±（0.05%～2%）
4.3相位
测量范围：0°～360° 最大允许误差：±（0.01°~0.5°） JJF1559—2016
4.4功率
测量范围：10mW~3000kW 最大允许误差：±（0.05%～2%）注：以上指标不是用于合格性判别，仅供参考。
5校准条件
5.1环境条件
分析仪校准条件见表1。
表1校准条件
参比值及允许偏差值
影响量环境温度相对湿度交流电源电压交流电源频率机械振动及磁场
20℃±2℃ 55%±20% 220V±22V 50Hz±0.5Hz
无影响
5.2 测量标准及其他设备
标准装置的扩展不确定度应小于被校分析仪最大允许误差绝对值的1/3，且装置的测量范围应覆盖被校分析仪的电压、电流、频率范围：标准源或信号源的输出稳定度（3min）应不大于被校分析仪最大允许误差绝对值的1/10；标准源或信号源的调节细度应不大于被校分析仪最大允许误差绝对值的1/10；测量标准及配套设备选择可参照表2。
表2测量标准及配套设备
校准参数电压电流功率相位
标准源法标准电压源 电压信号源、标准电压互感器、标准分压器、标准电压表标准电流源 电流信号源、标准电流互感器、标准分流器、标准电流表标准功率源 功率信号源、标准功率表
标准表法
功率信号源、标准相位计、标准分流器、标准分压器
标准功率源
6校准项目和校准方法
6.1 校准前检查
被校分析仪外形结构应完好，标志清晰、正确、完整；外露部件（面板、按钮、接线端子等）不应松动破损：显示应清晰、亮度均勾：被校分析仪按说明书进行通电预热后应能正常工作。 6.2电压 6.2.1校准点的选择
在分析仪电压量程范围内（包括量程上限值在内）均匀选取不少于5个电压校准点：多电压量程分析仪的各量程不少于2个点，优先选择满量程、1/2量程、1/3量程；电压信号频率选择不少于3个点，优先选择上限频率、下限频率和参考频率或者典型频率。 6.2.2标准源法
a）校准接线如图2所示。
2 JJF1559—2016
变频电量分析仪
标准 ~U 源
1
I
图2标准源法电压校准接线图
b）调节标准源的电压、频率输出至校准点，读取标准源的电压输出值Us和被校分析仪电压显示值Ux，则被校分析仪电压示值绝对误差△u按式（1）计算。
(1)
Au=Ux-Us
相对误差Yu按式（2）计算。
Ux-Us x
Yu= Us X100%
(2)
式中： Ux一一分析仪电压测量显示值，V； Us—电压标准值，V。
6.2.3标准表法
a）校准点电压在标准电压表量程范围内时，校准接线如图3所示。调节电压信号源的电压、频率输出至校准点，读取标准电压表示值Us和被校分析仪示值Ux，则被校分析仪电压示值误差按式（1）、式（2）进行计算。
A
电压信 ~ 号源
变频 ~U电量分析仪
V
o
V一标准电压表
图3标准表法电压校准接线图
b）校准点电压超出标准电压表量程时，采用分压器或电压互感器扩展标准电压表量程的校准接线如图4所示。调节信号源的电压、频率输出至校准点，读取标准电压表示值Us和被校分析仪电压示值Ux，则被校分析仪电压示值绝对误差△u按式（3）计算。
3
