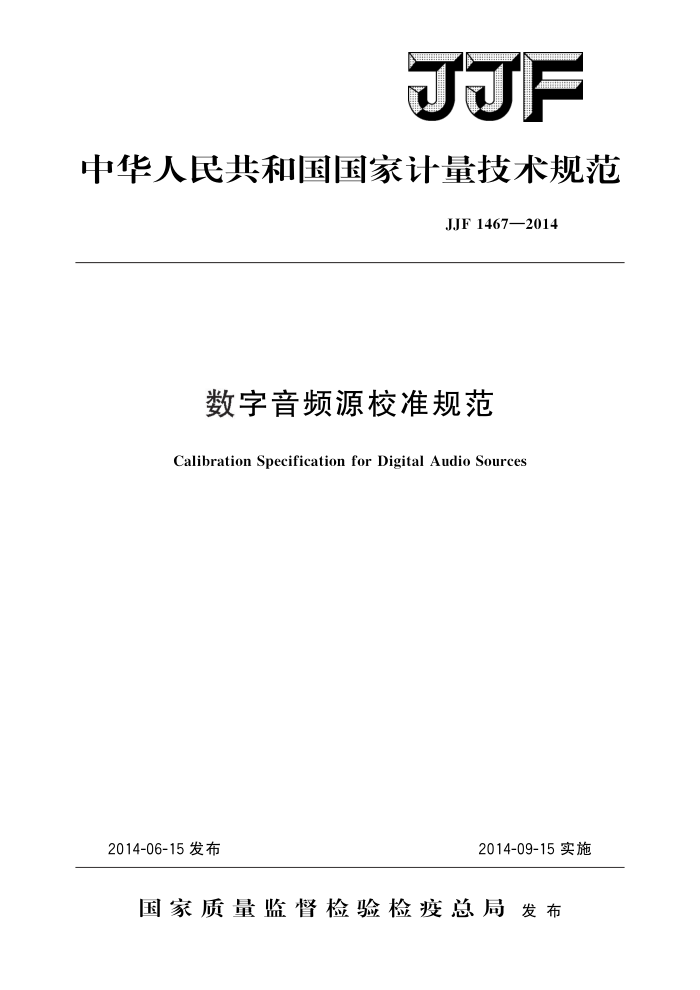

中华人民共和国国家计量技术规范
JJF1467—2014
数字音频源校准规范
Calibration Specification for Digital Audio Sources
2014-09-15实施
2014-06-15发布
国家质量监督检验检疫总局发布 JJF1467—2014
数字音频源校准规范 Calibration Specificationfor
JJF 1467—2014
Digital Audio Sources
归口　单位：全国声学计量技术委员会起草单位：中国计量科学研究院
北京市产品质量监督检验院深圳市计量质量检测研究院
本规范委托全国声学计量技术委员会负责解释 JJF1467—2014
本规范起草人：
钟波（中国计量科学研究院）张霄霄（北京市产品质量监督检验院）庞 瑶 （北京市产品质量监督检验院）孙路伟 （北京市产品质量监督检验院）张国庆（深圳市计量质量检测研究院）许欢 （中国计量科学研究院） JJF1467—2014
目 录
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (7) (7) (7) (7) (7) (8) (12)
引言
范围· 2 引用文件.· 3术语和计量单位 3.1数字音频信号.. 3.2 采样频率. 3.3参考信号
1
概述计量特性· 校准条件
1 5 6 6.1环境条件.. 6.2测量标准及其他设备： 7 校准项目和校准方法 7. 1 校准项目 7.2校准方法· 8校准结果表达 8.1 校准数据处理 8.2 校准证书· 8.3校准结果的测量不确定度： 9复校时间间隔· 附录A推荐的数字音频源校准证书的内页格式附录B数字音频源校准结果不确定度评定示例
- JJF1467—2014
引言
本校准规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 数字音频源的校准项目包括：左右声道均匀度、幅频特性、左右声道串音、电平线
性误差、信噪比、总失真、频率误差。在附录中给出了左右声道均匀度、总失真、频率误差等校准项目的测量不确定度评定方法示例。
本规范为首次发布。
ⅡI JJF1467—2014
数字音频源校准规范
1范围
本规范适用于标称频率范围为20Hz～20kHz，标称电平范围为一80dB～0dB（频率10ooHz时），格式为wav、wma、mp3和ogg的数字音频源的校准。其他格式数字音频源的校准可参考本规范。 2 引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 JJF1034声学计量名词术语及定义 JJG607一2003声频信号发生器 JJG994一2004数字音频信号发生器 GB3102.7一1993声学的量和单位 GB/T3241一2010电声学信频程和分数信频程滤波器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修订单）适用于本规范。
3术语和计量单位
本规范采用GB3102.7一1993中规定的量和单位 JJF1001和JJF1034界定的及以下术语和定义适用于本规范。
3.1数字音频信号digitalaudiosignal
用一系列采样的数字数据表示的音频信号。
3.2采样频率sampling frequency
可对相应通道重复进行连续数据采样的速率。
3.3参考信号referencesignal
标称频率为1000Hz，标称电平为0dB的数字音频信号。
4概述
数字音频源是一组以数字形式进行存储的音频信号文件，通过数字信号发生器或数字信号合成软件以特定采样频率生成的、包含不同频率和幅值的多声道音频信号。其用途是测试带音频编解码器的音频播放设备的电声性能，
5计量特性
数字音频源计量特性见表1。
I JJF1467—2014
表1计量特性
技术要求
序号
项目名称
wav格式 wma格式 mp3格式 ogg格式 ±0.10 ±0.10 ±0.10 ±0.10 ±0.20 ±0.20 ±0.20 ±0.20
左右声道均匀度/dB
1
20Hz~12kHz 20Hz~15kHz 20 Hz~20kHz
幅频特性
2
±0.30
±0.30
±0.30
±0.30
dB
±0.60 ±0.60 ±0.60 ±0.60 ≤-105.0 ≤-105.0 ≤-105.0 ≤-105.0 ±0.05 ±0.05 ±0.20 ±0.30 ≥105.0 ≥105.0 ≥105.0 ≥105.0 ≤0.05
左右声道串音/dB 电平线性误差/dB
3 4 5 6 7 注：以上技术要求不用于合格判定，仅供参考。
信噪比/dB 总失真（THD+N)/%
≤0.05
≤0.20
≤0.50
±0.01 ±0.01 ±0.01 ±0.01
频率误差/%
6 校准条件 6.1环境条件
温度：18℃～28℃；相对湿度：30%～90%。
6.2测量标准及其他设备
a）音频解码器：幅频特性，在20Hz～12kHz应优于士0.10dB，在20Hz～ 15kHz应优于士0.15dB，在20Hz～20kHz应优于士0.30dB；总失真应不大于0.01%；电平线性误差应优于士0.01dB；动态范围应大于被校数字音频源信噪比的12dB。
b）交流电压表：交流电压测量最大允许误差士0.2%。 c）1/3倍频程滤波器：在20Hz～20kHz标称中心频率范围内，应满足GB/T3241
2010对1级滤波器的要求。
d）频率计：在校准频率范围内，频率示值最大允许误差士1.0×10-6。 e）失真度测量仪：在校准频率范围内，失真测量范围：0.01%～100%（10Hz～
20kHz）；最大允许误差：士10%（满度值）。
f）温度计：在校准环境条件内，温度计的最大允许误差士0.5℃。 g）湿度计：在校准环境条件内，湿度计的最大允许误差土10%。
7 校准项目和校准方法
7. 1 校准项目
数字音频源的校准项目见表2。
2 JJF1467—2014
表2数字音频源校准项目一览表
项目名称左右声道均匀度
序号 1 2 3 4 5 6 7
校准方法的条款号
7. 2. 1 7. 2. 2 7. 2. 3 7. 2. 4 7. 2. 5 7. 2. 6 7. 2.7
幅频特性左右声道串音电平线性误差
信噪比总失真（THD+N）
频率误差
7.2校准方法 7.2.1左右声道均匀度
a）按图1所示，采用音频解码器对数字音频源文件进行解码：将音频解码器的输出连接到交流电压表。
频率计
交流电压表
数字音频源
音频解码器
1/3倍频程滤波器
图1数字音频源校准装置示意图
b）将音频解码器设置为最大音量且无特殊音效状态。 c）选取标称频率为1000Hz，左、右声道标称电平均为0dB的数字音频源文件进
行解码；将1/3倍频程滤波器的中心频率设置为1000Hz挡；待信号稳定后，采用交流电压表分别测量左、右声道的输出电压，并分别记录为UL<1000.0.0)和UR(100.0.0)。
d）根据式（1)计算得到左右声道均匀度：
U . 00 0 0 2- 0 g 0. .0
UL(1 000. 0, 0)
(1)
式中： Uu(1 000.0.0) 标称频率为1000Hz的数字音频源文件左右声道均匀度，dB； UL(1 000,0.0) 标称频率为1000Hz，左、右声道标称电平均为0dB的数字音频
源文件左声道输出的交流电压，mV；
UR(1 000.0.0) 标称频率为1000Hz，左、右声道标称电平均为0dB的数字音频
源文件右声道输出的交流电压，mV。
e）其他标称频率的测量方法参考本条的c)和d）。一般选取20Hz～20kHz频率范
3
