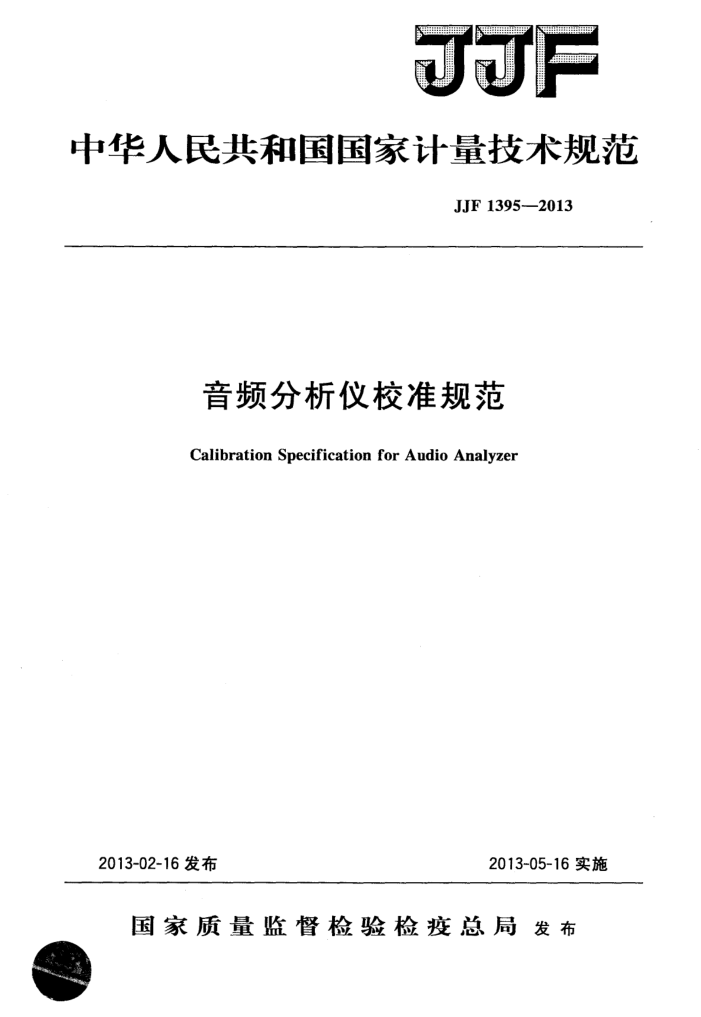

JJF
中华人民共和国国家计量技术规范
JJF1395—2013
音频分析仪校准规范
Calibration Specification for Audio Analyzer
2013-02-16发布
2013-05-16实施
国家质量监督检验检疫总局发布
JJF1395—2013
音频分析仪校准规范 Calibration Specificationfor
JJF 1395--2013
Audio Analyzer
归口单位:全国无线电计量技术委员会起草单 位:上海市计量测试技术研究院
中国计量科学研究院中国电子技术标准化研究院
本规范委托全国无线电计量技术委员会负责解释
JJF1395--2013
本规范主要起草人:
许朝晖(上海市计量测试技术研究院)
李航(中国计量科学研究院)胡菊萍(中国电子技术标准化研究院)
参加起草人:
潘洁 (上海市计量测试技术研究院) 陆福敏(上海市计量测试技术研究院)
JJF1395—2013
目 录
引言 1 范围· 2 引用文件· 3 概述… 4计量特性 4.13 音频信号分析部分 4.2音频信号发生部分 5校准条件. 5.1环境条件 5.2校准用设备 6校准项目和校准方法 6.1外观及工作正常性检查 6.2音频信号分析部分的校准 6.3.音频信号发生部分的校准…· 7校准结果表达· 8复校时间间隔· 附录A校准记录格式附录B 校准证书内页格式附录C 不确定度评定示例
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (6) (8) (9) (10) (14) (18)
.
..
/
JJF13952013
引言
本校准规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 本规范针对10Hz~200kHz音频分析仪的校准方法,分别从音频信号分析部分和
音频信号发生部分两方面进行了规定。音频信号分析部分的校准项目包括:频率测量、 交流电压测量固有噪声、交流电压测量、 交流电压测量频率附加误差、失真测量残余失真、失真度测量;音频信号发生都分的校准项目包括:输出频率、输出电压、输出电压频率响应、输出正弦波波形天真度。 并在附录中绘出了交流电压测量、失真度测量等项目的测量不确定度评定
CHIN 欧 S
本规范为首次发
A
JJF1395—2013
音频分析仪校准规范
1范围
本校准规范适用于频率范围在10Hz~200kHz的新制造、使用中和修理后的音频分析仪的校准。 2引用文件
本规范引用下列文件: JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件,仅注日期的版本适用于本规范;凡是不注日期的引用文
件,其最新版本(包括所有的修改单)适用于本规范。
3概述
音频分析仪常用于音频放大器、滤波器、手机传输特性等的性能测试。音频分析仪通常由音频信号发生部分和音频信号分析部分组成。音频信号发生部分可为被测对象提供1~2路测试、激励信号;音频信号分析部分用于接收被测对象输出的音频信号,并对其进行总谐波失真、电压幅度、频率等参数的综合测量、分析。
音频分析仪的音频信号发生部分输出信号的频率范围通常在10Hz~200kHz,音频信号分析部分-般可以测量该频率范围内信号的频率、电压、总谐波失真等参数。 4计量特性 4.1音频信号分析部分 4.1.1频率测量 4.1.1.1测量范围:10Hz~200kHz; 4.1.1.2,最大允许误差:士(0.005%~0.3%)。 4.1.2交流电压测量 4.1.2.1测量范围:1mV~300V(10Hz~200kHz)); 4.1.2.2最大允许误差:士(0.5%~5%)(1kHz); 4.1.2.3频率附加误差(1kHz参考):士(2%~10%)(10Hz~200kHz); 4.1.3电压测量固有噪声:≤50μV(20kHzBW)。 4.1.4失真度测量 4.1.4.1测量范围:(0.01%~100%)(10Hz200kHz); 4.1.4.2最大允许误差:士(5%~20%)。 4.1.5失真测量残余失真:≤(0.003%~0.05%)(10Hz~200kHz)。 4.2音频信号发生部分 4.2.1输出频率
1
JJF1395—2013
4.2.1.1频率范围:10Hz~200kHz; 4.2.1.2最大允许误差:±(0.01%~1.0%)。 4.2.2输出电压 4.2.2.1 电压范围:1mV~20V(10Hz200kHz); 4.2.2.2 最大允许误差:士(0.5%~5)%(1kHz); 4.2.2.3频率响应(1kHz参考):士(0.5%~10%)(10Hz~200kHz)。 4.2.3 输出正弦波波形失真:≤(0.005%~01%)(10Hz~200kHz)。
注:以上列举了音频分析仪各项权难参数的测量范围和我术参数要求,校准时应以被校音频分
析仪技术说明书中所列的技术参数要求美
5 校准条件 5. 1 环境条件 5.1.1 温度:(20 5.1.2 相对湿度 80%;
CHIN
率:(2
5.1.3 电源电 5.1.4 周围无 响正常校准 5.2校准用设 5.2.1 函数信 生器 5.2.1.1 频率 : 1 Hz
(50)
磁场干扰和衣
兄计
5.2.1.2 最大 误差:土 5.2.2 交流电压标准源
5.2.2.1 交流 S 范围:1
【10
;
最大标差:士
5.2.2.2 5.2.3失真度仪 5.2.3.1失真度范
袋置
~100% (10Hz~200kHz)
0.01
5.2.3.2 最大允许读 x(2%~5%) ; 5.2.3.3基波剩余失真 @. 803% 。 5.2.4通用计数器 8.2.4.1 频率范围:1Hz~1MHz; 5.2.4.2最大允许误差:士1×10- 5.2.5标准电压表 5.2.5.1交流电压范围:1mV~20V(10Hz~200kHz); 5.2.5.2最大允许误差:土(0.1%~0.5%)。 5.2.6低失真度测量仪 5.2.6.1失真度范围:(0.001%~100%)(10Hz~200kHz); 5.2.6.2最大允许误差:土10%。 5.2.7匹配电阻 5.2.7.1阻值:(50±0.5)2,(75±0.75)2,(600±6)2。 2
JJF1395—2013
6校准项目和校准方法
6.1外观及工作正常性检查 6.1.1被校仪器应完好无损,无影响正常工作及读数的机械损伤,各开关、按钮工作正常,旋钮转动灵活。 6.1.2接通电源后,仪器应能正常工作,指示器显示正常,各功能按钮切换正常。 6.2音频信号分析部分的校准 6.2.1频率测量
a)按图1连接函数信号发生器和音频分析仪。如果函数信号发生器输出阻抗与音频分析仪输人阻抗不匹配,则在函数信号发生器输出端接人匹配电阻,再通过匹配电阻与音频分析仪的输入端用电缆相连。
音频分析仪 (频率测量)
函数信号发生器
输出●
输入
匹配电阻
图1频率测量
b)选取音频分析仪为频率测量功能。 c)函数信号发生器输出幅度设置为“odBm”。 d)函数信号发生器输出频率设置为待校准频率点f。,打开函数信号发生器的输
出,稳定后读取音频分析仪的频率指示值f1。
e)按公式(1)计算频率测量误差,并将结果记入附录A中的A.1。
fi-f。 X 100%
(1)
Afm=
f。
式中: Afm—频率测量误差,% fi—音频分析仪频率指示值,Hz; f。-函数信号发生器频率实际值,Hz。 f)改变函数信号发生器的输出频率f。,重复以上步骤d)~e),将校准结果记入
附录A中的A.1。
g)校准点应在音频分析仪频率测量的范围内,至少选取5个点(含频率范围的低端、高端及1kHz),也可根据用户要求增加测试点。 6.2.2交流电压测量固有噪声
a)按图2连接校准系统。
3
