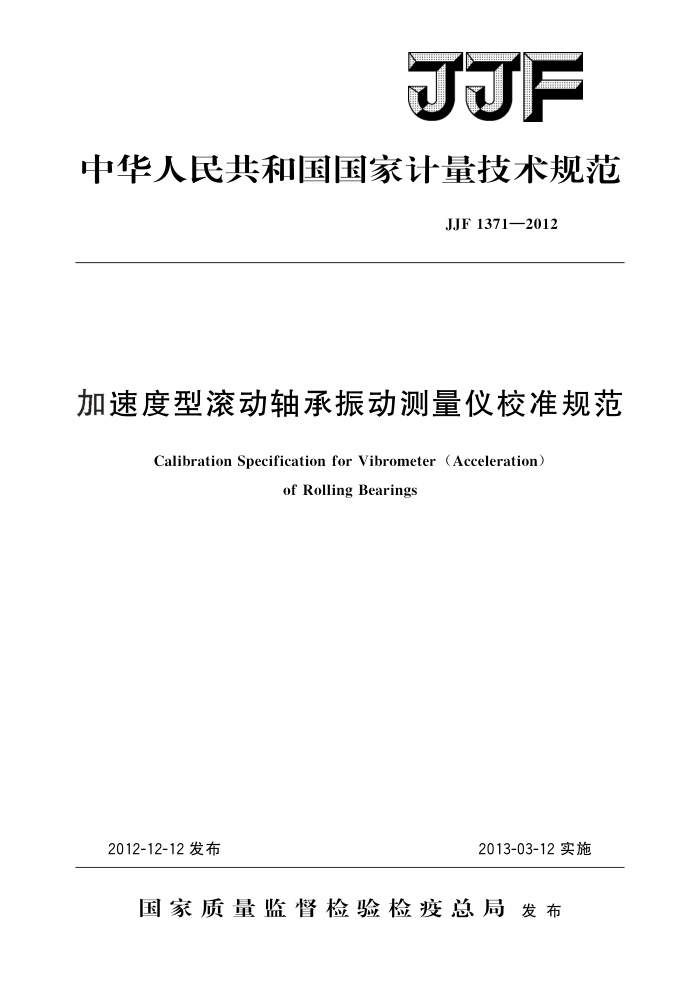

JJF
中华人民共和国国家计量技术规范
JJF1371—2012
加速度型滚动轴承振动测量仪校准规范
Calibration Specification for Vibrometer （Acceleration)
of Rolling Bearings
2012-12-12发布
2013-03-12实施
国家质量监督检验检疫总局发布 JJF1371—2012
加速度型滚动轴承振动测量仪校准规范 Calibration Specification for
JJF 1371—2012
Vibrometer(Acceleration)ofRollingBearings
归口单位：全国振动冲击转速计量技术委员会
主要起草单位：湖北省计量测试技术研究院
宁波市计量测试研究院
参加起草单位：宁波易荣机电科技有限公司
上海斐赛轴承科技有限公司
浙江大学分析测试中心
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF 1371—2012
本规范主要起草人：
于明（湖北省计量测试技术研究院）李张标（宁波市计量测试研究院）
参加起草人：
楼望建（宁波易荣机电科技有限公司）赵联春（上海斐赛轴承科技有限公司）陈锋（浙江大学分析测试中心）陈炎明（湖北省计量测试技术研究院） JJF1371—2012
目
录
引言
(IⅡ) (1 ) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (7) (7)
范围…. 2引用文件. 3术语·. 3.1轴承振动 3.2轴承振动（加速度）幅值 3.3 振动比较法校准·· 3.4 振动Z值 4 概述·. 5 计量特性 5.1 轴承芯轴（选定的）的径向跳动 5. 2 轴向推力器各触点的压力 5.3 旋转主轴转速 5.4振动测量系统的计量特性·： 6 校准条件 6.1 环境条件 6.2 校准用仪器
1
校准项目和校准方法 7. 1 校准项目· 7.2 校准方法 8校准结果表达
7
复校准时间间隔，附录A轴承振动测量仪加速度参考灵敏度值校准结果的不确定度评定示例 ...... (8) 附录B校准用加速度计套筒图
9
(11) (12)
附录C木 校准证书内页格式 JJF1371—2012
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范。
本校准规范为首次制定
II JJF1371—2012
7校准项目和校准方法
7. 1 校准项目（见表2）
表2校准项目
序 号
校准项目
>
轴承芯轴的径向跳动轴向推力器的各触点压力差旋转主轴转速振动测量系统加速度参考灵敏度值或参考校准值（系数）振动Z值（dB) 振动测量系统加速度幅值非线性度滤波器带宽振动测量系统系统噪声
2 3 4 5 6 7 8
7. 2 校准方法
加速度型轴承振动测量仪的校准项目及方法分为以下四个部分： 7.2.1驱动装置及轴承安装芯轴的径向跳动的校准
将千分表通过磁性座固定在轴承振动测量仪的基座上，然后将千分表的测量头垂直接触到轴承安装芯轴和轴肩端面圆上（轴承安装芯轴固定在轴承振动测量仪上）。使芯轴转动，芯轴转动一周时千分表测出的最大位移之差为芯轴的径向跳动。测量结果应满足5.1的要求。 7.2.2轴向推力器压力差的校准
a）首先将轴承振动测量仪轴向加载按规定调整到位，任意选定三个负荷柱中的个，将塞寒尺插入负荷柱与被测轴承外圈之间。测力计的吊耳勾住塞尺：并沿着轴承的切线方向轻轻外拉，当拉动塞尺时读出测力计的均匀拉力读数，然后依次测量另外两个负荷柱的拉力读数。将所得读数代入公式（1）：
Fmux-Fmin ×100% er= Fave
(1)
式中： Fmax 三个负荷柱中最大的拉力值，N： Fmin 三个负荷柱中最小的拉力值，N； Fave 三个负荷柱中的平均拉力值，N；
er
加载器的压力差。
得到一组读数的压力差值。 b）将负荷柱或被测轴承外圈旋转约120°和240°，按照上一条的方法再读出两组拉
力读数，并代入公式（1）计算。
三组测量结果均应满足5.2的要求注：径向或其他加载器压力差的校准可参照轴向的方法。
3
