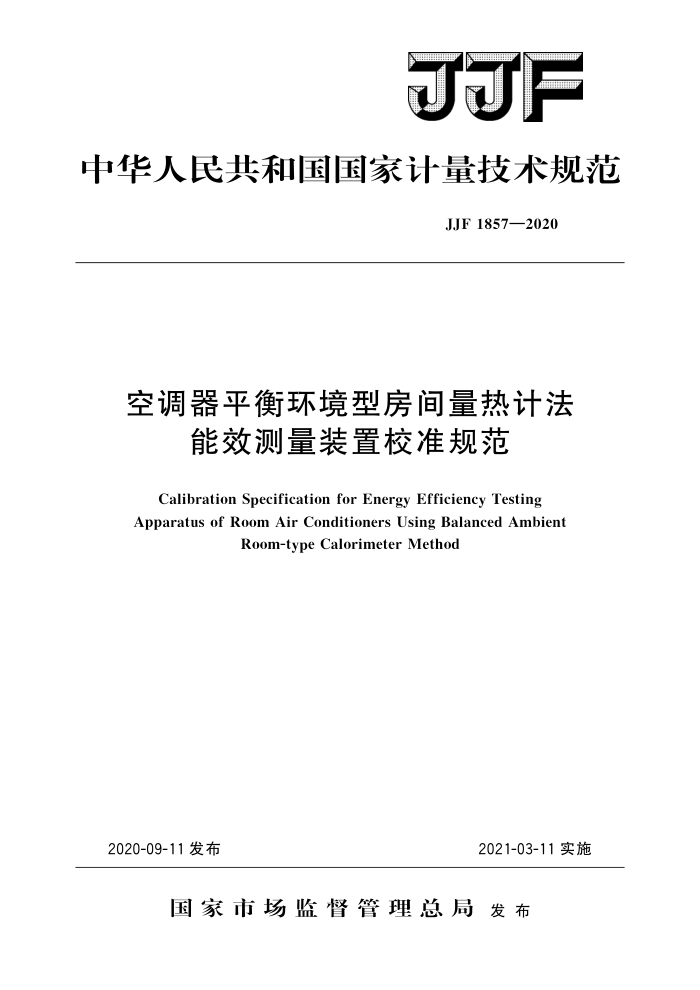

JJF
中华人民共和国国家计量技术规范
JJF1857—2020
空调器平衡环境型房间量热计法
能效测量装置校准规范
Calibration Specification for Energy Efficiency Testing Apparatus of Room Air Conditioners Using Balanced Ambient
Room-type Calorimeter Method
2020-09-11发布
2021-03-11实施
国家市场监督管理总局发布 JJF1857—2020
空调器平衡环境型房间量热计
法能效测量装置校准规范 Calibration Specification for Energy Efficiency Testing Apparatus of Room Air Conditioners Using Balanced Ambient Room-type Calorimeter Method
JJF 1857—2020
归口单位：全国能源资源计量技术委员会
能效标识计量分技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：福建省计量科学研究院
广东省计量科学研究院中国电器科学研究院有限公司广东美的制冷设备有限公司
本规范委托全国能源资源计量技术委员会能效标识计量分技术委员会
负责解释 JJF1857—2020
本规范主要起草人：
杭晨哲（中国计量科学研究院）张海云（中国计量科学研究院）孟 涛（中国计量科学研究院）
参加起草人：
张杰梁（福建省计量科学研究院）吴健鸥（广东省计量科学研究院）郑毅穗（中国电器科学研究院有限公司）十 磊（广东美的制冷设备有限公司） JJF1857—2020
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (6) (6) (7) (13) (13) (14) (15) (20) (24)
范围· 2 引用文件.. 3 术语和定义
概述 5 计量特性·· 5.1 温度测量系统 5. 2 压力测量系统 5. 3 电参数测量系统·.· 5. 4 质量测量系统 5. 5 热电偶信号测量系统 5. 6 流量测量系统… 5.7 空气喷嘴· 5.8 制冷（热）量· 6 校准条件 6.1 环境条件. 6.2 校准用设备： 7 校准项目和方法· 7. 1 校准项目· 7.2 校准方法· 7.3数据处理和数值修约· 8 校准结果表达
4
+ +
.
复校时间间隔.. 附录A原始记录格式（供参考）附录B校准证书内页格式（供参考）附录 C 温度测量系统校准不确定度评定示例
9
I JJF1857—2020
引言
本规范依据JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》编写而成
本规范为首次发布。
Ⅱ JJF1857—2020
空调器平衡环境型房间量热计法
能效测量装置校准规范
1范围
本规范规定了空调器平衡环境型房间量热计法能效测量装置（以下简称“能效测量装置”）的计量特性、校准条件、校准项目及方法、校准结果等内容。标定型房间量热计法能效测量装置、具有防爆功能的房间量热计法能效测量装置或相同测量原理的其他能效测量装置也适用于本规范。
2 引用文件
本规范引用了下列文件： JJG313测量用电流互感器 JJG539—2016数字指示秤 JJG693可燃气体检测报警器 JJG780一1992交流数字功率表 JJG882—2019压力变送器 JJG1033 电磁流量计 JJG1038 科里奥利质量流量计 JJF1262- 一 2010 铠装热电偶校准规范 JJF1366—2012 温度数据采集仪校准规范 JJF1472—2014 过程仪表校验仪校准规范 JJF1491—2014 数字式交流电参数测量仪校准规范 JJF1599# 标准房间空调器制冷量校准规范 GB/T7725房间空气调节器 ISO5151：2017非管道式空气调节器和热泵性能试验和评定（Non-ductedair
conditioners and heat pumpsTesting and rating for performance)
ISO5801：2017通风机标准化风道性能试验（Fans—Performance testing using standardized airways)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
GB/T7725、JJF1599界定的以及下列术语和定义适用于本规范
3.1平衡环境型房间量热计法balancedambientroom-typecalorimetermethod
种测量空调器制冷（热）量及能源效率的测量方法：它的试验装置主要包含室内
侧和室外侧隔室以及外面温度可控的套间，并通过测量平衡状态下对隔室注入和取出的热量和水量来确定空调器的制冷（热）量。
1 JJF1857—2020
4概述
能效测量装置是一种测量空调器制冷（热）量及能源效率的试验装置，配有室内侧隔室、室外侧隔室、室内侧套间和室外侧套间，其典型结构见图1。它通过保持隔室和套间处于相同的运行温度，近似营造房间绝热体，根据热力学基本定律，通过测量电功率、冷却盘管冷量、隔墙漏热量、加湿和冷却水携带热量等主要参数，计算确定被测空调器的制冷（热）量及能源效率。
能效测量装置集成了多种物理参数测量系统，通常配有温度测量系统、压力测量系统、电参数测量系统、质量测量系统和热电偶信号测量系统等，其中主要计量仪器包括数字功率计、电流互感器、流量计、工业铂热电阻、数字指示秤和压力变送器等。装置运行时，所有参量测量结果均可显示于控制计算机，并均可进行拟合修正
室外侧套间
室内侧套间
冷却盘管加热器
冷却盘管加热器 nuun
室内侧隔室
压力平衡装置
室外侧隔率
加湿器
加湿器
风机
风机混合器X
被测机
X混合器
O 空气取样装置
O 空气取样装置
-
L
图1平衡环境型房间量热计法能效测量装置
5计量特性
由于设计方案、制造者或制造年代等因素，不同能效测量装置中各测量系统的测量范围可能存在差异，因此本章所述“典型测量范围”指各测量系统较为常见的测量范围。校准时，被校能效测量装置各测量系统的实际测量范围与典型测量范围可能不同，但实际测量范围应能够满足能效测量装置的使用需求。
如果能效测量装置具有全部或部分测量参数修正的软件功能，当未经修正的参数不能满足本章（除5.7外）最大允许误差要求时，可对该参数校准和修正，并以修正后的参数判定是否满足最大允许误差。
可燃气体报警器等计量器具应委托法定计量机构依据JJG693进行周期性检定。 5.1温度测量系统
温度测量系统的典型测量范围和最大允许误差见表1。
2 JJF1857—2020
表1 温度测量系统的典型测量范围和最大允许误差
项目工业铂热电阻铠装热电偶注：测量湿球温度时，空气取样装置中铂热电阻周围的空气流速应不小于5m/s。
最大允许误差 ±0.10℃ ±0.50℃
典型测量范围 0℃~55℃ 0℃~55℃
5.2 压力测量系统
压力测量系统的典型测量范围和最大允许误差见表2。
表2压力测量系统的典型测量范围和最大允许误差项目
最大允许误差 ±1.0 Pa ±5.0 Pa ±0.1 % ±0.04 MPa
典型测量范围 -50Pa~50Pa 0 Pa~800 Pa 86kPa~106kPa
微压差计（内外压差）微压差计（喷嘴前后压差）
大气压力计冷媒压力计
0MPa10MPa（表压）
5.3电参数测量系统
电参数测量系统的交流电压、交流电流、交流功率及电流互感器的典型测量范围和最大允许误差/准确度等级见表3。
表3电参数测量系统的典型测量范围和最大允许误差/准确度等级项目
最大允许误差/准确度等级
典型测量范围 80V~300V 0.001A~5A 0.1W~3000W 次电流为5A～100A 二次电流为5A、 1A或100mA等
±0.3% ±0.3% ±0.5%
数字功率计
（单相或多相中的一相）
0.1级或以上等级
电流互感器
5. 4 质量测量系统
参照JJG539一2016，质量测量系统的典型测量范围和最大允许误差见表4。
表4质量测量系统的典型测量范围和最大允许误差
项目
典型测量范围 e≤m≤5X102e
最大允许误差
±0.5 e ±1.0 e ±1.5 e
数字指示秤
5X10°e 注：m为测量范围，以检定分度值e表示，其中0.1g≤e≤2g或e≥5g。另外，检定分度值
由数字指示秤生产者确定，并满足d≤e≤10d，其中d为数字指示秤的实际分度值。
3
