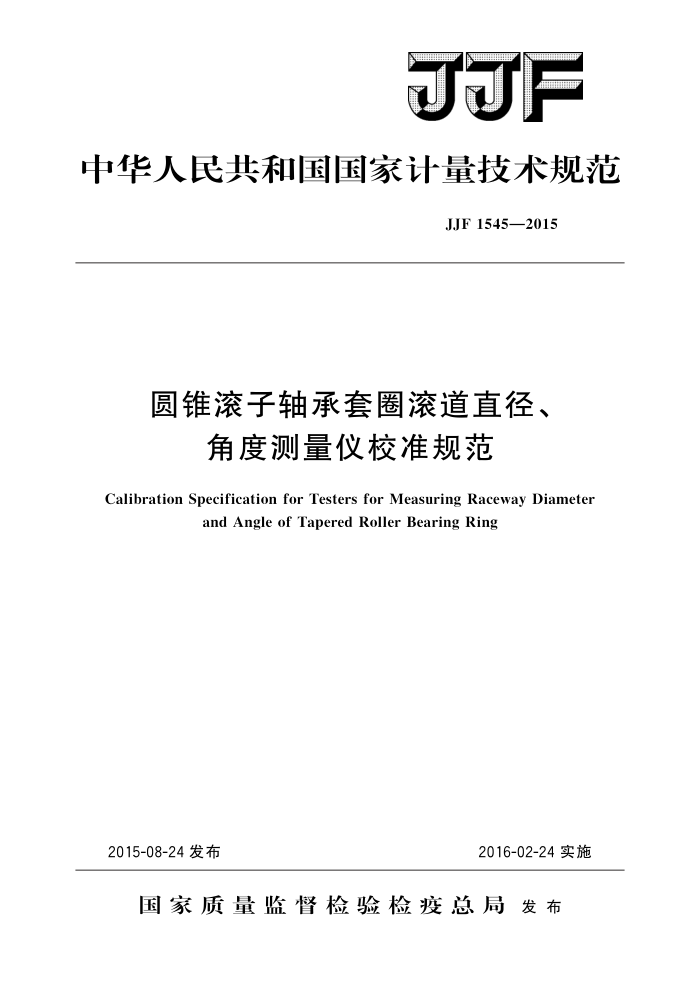

JJF
中华人民共和国国家计量技术规范
JJF1545—2015
圆锥滚子轴承套圈滚道直径、
角度测量仪校准规范
Calibration Specification for Testers for Measuring Raceway Diameter
and Angle of Tapered Roller Bearing Ring
2015-08-24发布
2016-02-24实施
国家质量监督检验检疫总局发布 JJF1545—2015
圆锥滚子轴承套圈滚道直径、
角度测量仪校准规范 Calibration Specification for Testers for MeasuringRacewayDiameterandAngle
JJF1545—2015 代替JJG886—1995
of Tapered Roller Bearing Ring
归口单位：全国几何量工程参量计量技术委员会主要起草单位：山东省计量科学研究院
河北省计量监督检测院
参加起草单位：烟台轴承仪器有限公司
洛阳LYC轴承有限公司厦门市计量检定测试院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1545—2015
本规范主要起草人：
刘大忠（山东省计量科学研究院）赵东升（山东省计量科学研究院）王少平（河北省计量监督检测院）于志善（山东省计量科学研究院）
参加起草人：
徐琪（烟台轴承仪器有限公司）庞华奇（洛阳LYC轴承有限公司）邓水发 (厦门市计量检定测试院) JJF1545—2015
目 录
引言 1 范围· 2 引用文件· 3 概述…
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (5) (6) (9)
计量特性· 4.1 表面粗糙度 4. 2 传动杠杆砧面的平面度· 4.3 工作台工作面的平面度 4. 4 三个端面定位支点的高度差： 4. 5 指示仪示值误差： 4.6 测力及测力变化. 4.7 示值变动性· 4.8 示值误差· 5 校准条件 5. 1 环境条件 5. 2 测量标准及设备 6 校准项目和校准方法： 6.1 校准项目 6.2 校准方法·
4
.
校准结果表达· 复校时间间隔
7 8
附录A滚道直径、角度测量仪示值误差的测量结果不确定度评定附录B校准证书内页信息及格式
- JJF1545—2015
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1130一2005《几何量测量设备校准中的不确定度评定指南》、JJF1094 2002《测量仪器特性评定》，共同构成支撑本校准规范制定工作的基础性系列规范
本规范为修订，代替JJG886一1995《圆锥滚子轴承套圈滚道直径、角度测量仪》。 与JJG886一1995相比，除编辑性修改外，主要技术变化如下：
依据JJG63一2007《刀口形直尺》，取消了0级和1级的要求。 一依据JJG118一2010《扭簧比较仪》的检定方法，将原规程示值变动性中“测
量次数不少于10次”修改为“测量次数为5次”。 对示值变动性统一要求为0.5um。 将校准示值误差的标准器改为配对直径规。 增加了校准证书内页格式内容。
-
本规范的历次版本发布情况为： JJG886—1995。
II JJF1545—2015
圆锥滚子轴承套圈滚道直径、
角度测量仪校准规范
1范围
本规范适用于分度值为0.5um和1um，测量范围上限至500mm的圆锥滚子轴承套圈滚道直径、角度测量仪的校准。
2 引用文件
本规范引用了下列文件： JJG39机械式比较仪 JJG118扭簧比较仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
圆锥滚子轴承套圈滚道直径、角度测量仪（以下简称滚道直径、角度测量仪）是以比较法测量圆锥滚子轴承内（或外）套圈滚道直径、滚道素线对基准端面的倾斜度的仪器。常见仪器结构见图1和图2。
S
图1内圈滚道直径、角度测量仪 1一工作台：2一固定支点；3一端面定位支点：
图2外圈滚道直径、角度测量仪 1一工作台；2一端面定位支点；3一装卸扳手；
4一内图；5一直径测头；6—指示仪 7一传动杠杆；8一角度测头：9一测力调整手轮
4—外圈；5—指示仪；6一角度测头； 7一直径测头；8一测力调整手轮 JJF1545—2015
4计量特性
4.1表面粗糙度
测头的表面粗糙度一般不大于Ra0.1um；工作台表面粗糙度一般不大于Ra 0.8um 4.2传动杠杆砧面的平面度
传动杠杆砧面的平面度一般不大于3um。 4.3工作台工作面的平面度
工作台直径小于等于300mm的，平面度一般不大于0.03mm；工作台直径大于300mm的，平面度一般不大于0.05mm。
4.4三个端面定位支点的高度差
三个端面定位支点的高度差一般不大于0.1mm。 4.5指示仪示值误差
指示仪一般用机械式比较仪和扭簧比较仪，示值误差一般不超过土0.5μm。 4.6 测力及测力变化
直径测头的测力在（2～10）N范围内，并可调整。角度测头的测力一般为直径测头测力的1/3。测力变化，对于直径测头和角度测头一般均不大于1N。 4.7示值变动性
示值变动性一般不大于0.5μm。 4.8示值误差
用直径测头测量和角度测头测量，滚道直径、角度测量仪的示值误差一般不超过表1的要求（角度以线值标示）。
表1示值最大允许误差
测量范围/mm
最大允许误差/μm
±1. 0 ± 1. 5 ±1. 0 ±2. 0 ±2.0
D≤65 65 内圈内径
外圈外径
注：校准不进行符合性判定，本规范给出的计量特性仅供参考。
5校准条件 5.1环境条件 5.1.1温度条件：校准室内温度应为（20土5）℃，温度变化不大于1℃/h，被校仪器和校准用设备在室内温度平衡时间不少于4h。 2 JJF1545—2015
5.1.2相对湿度：校准室内的相对湿度一般不大于70%。 5.2 测量标准及设备
校准用设备及技术要求见表2，配对直径规和标准套圈的计量特性见表3。
表2校准项目和校准用设备
序号 1 2 3 4 5 6 7 8
校准项目表面粗糙度
设备名称及技术要求
表面粗糙度比较样块MPE：十12%～一17%
刀口形直尺MPEV：1μm
传动杠杆砧面的平面度工作台工作面的平面度三个端面定位支点的高度差
刀口形直尺MPEV：2μm、塞尺MPE：±0.005mm
高度卡尺MPE：±0.03mm 符合相关国家计量技术规范的要求分度值不大于0.2N的测力计
指示仪示值误差测力及测力变化示值变动性
标准套圈
示值误差
配对直径规、标准套圈
单位：μm
表3配对直径规和标准套圈的计量特性配对直径规
仪器最大允许误差 ±1. 0 ±1. 5 ±2. 0
标准套圈
角度差测量不确定度U
直径差测量不确定度U（k=2)
直径差范围
角度差范围
0. 3 0. 5 0. 5
0. 3 0. 5 0. 5
10~40
5~20
6
校准项目和校准方法
6.1 校准项目
校准项目见表2。 6.2校准方法
首先通过观察与试验的方法，确认滚道直径、角度测量仪能正常工作，无影响使用和校准的故障和缺陷。 6.2.1表面粗糙度
测头和工作台测量面的表面粗糙度用表面粗糙度比较样块进行比较测量。表面粗糙度样块和被校测量面的加工方法应相同，表面粗糙度样块的材料、形状、表面色泽等也应尽可能与被校表面一致。目视和触摸被校测量面和表面粗糙度比较样块工作面加工痕迹深浅，以最接近被校测量面的相应表面粗糙度比较样块的标称值作为校准值 6.2.2传动杠杆砧面的平面度
用刀口形直尺在工作面径向间隔120°的三个位置上以光隙法测量。以最大光隙量
3
