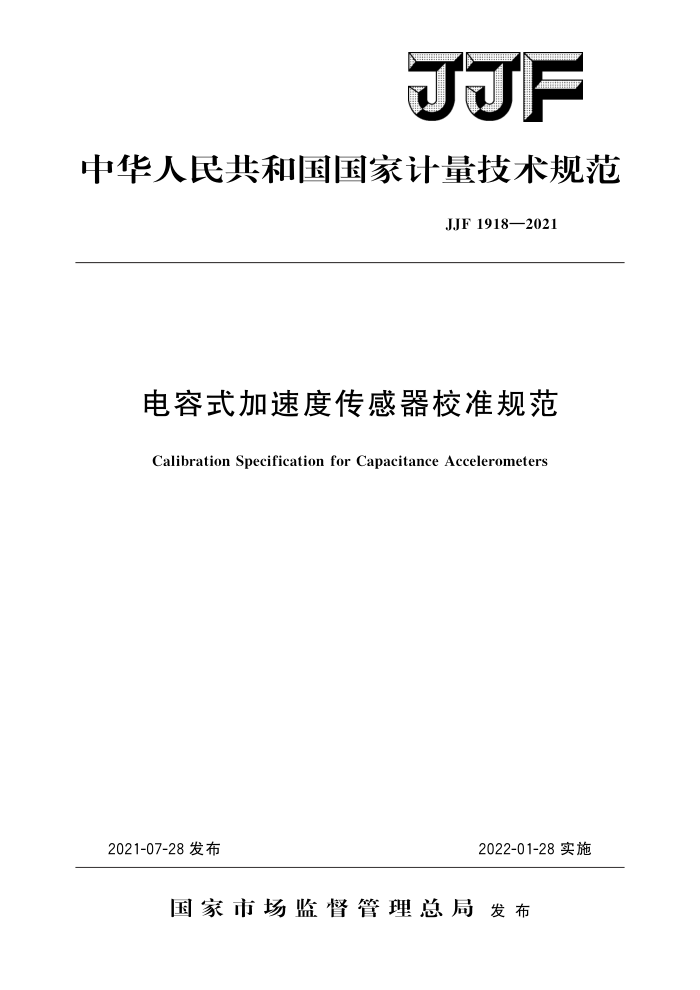

JJF
中华人民共和国国家计量技术规范
JJF1918—2021
电容式加速度传感器校准规范
Calibration Specification for Capacitance Accelerometers
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJF1918—2021
电容式加速度传感器校准规范
JJF 1918—2021
Calibration Specification for
Capacitance Accelerometers
归口单位：全国振动冲击转速计量技术委员会主要起草单位：吉林省计量科学研究院
中国计量科学研究院
工业和信息化部电子第五研究所
参加起草单位：湖南省计量检测研究院
北京凌信致远科技有限公司
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1918—2021
本规范主要起草人：
闫有余（吉林省计量科学研究院）房法成（吉林省计量科学研究院）左爱斌（中国计量科学研究院）郑术力（工业和信息化部电子第五研究所）
参加起草人：
刘云（吉林省计量科学研究院）
陈红江（湖南省计量检测研究院）
刘冀飞（北京凌信致远科技有限公司） JJF1918—2021
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (7) (7) (7) (7) (8) (9) (11) (13)
范围· 2 引用文件. 3 概述. 4 计量特性 4.1静态特性 4.2动态特性 5校准条件 5.1环境条件. 5.2测量标准及其他设备. 6校准项目和校准方法 6.1 校准项目 6.2校准方法· 7校准结果表达 7. 1 校准记录 7. 2 校准证书. 8复校时间间隔附录A当地重力加速度的确定附录B校准原始记录推荐格式附录C校准证书内容及内页格式附录D电容式加速度计静态灵敏度测量不确定度评定示例
1
..
.
- JJF1918—2021
引
言
本规范按照JJF1071一2010《国家计量校准规范编写规则》编制。JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范
本规范为首次发布。
II JJF1918—2021
电容式加速度传感器校准规范
1范围
本规范适用于电容式加速度传感器（以下简称加速度计）的校准。
2 引用文件
本规范引用了下列文件： JJG2054一2015振动计量器具检定系统表 JJF1156一2006振动冲击转速计量术语及定义 GB/T20485.11一2006振动与冲击传感器校准方法 第11部分：激光干涉法振
动绝对校准
GB/T20485.16—2018 振动与冲击传感器校准方法 第16部分：地球重力法校准
GB/T20485.21—2007 振动与冲击传感器校准方法 第21部分：振动比较法校准
IEC60747-14-4：2011半导体器件分立器件第14-4部分：半导体感应器（Semi conductordevices—Discretedevices—Part14-4:Semiconductoraccelerometers)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
电容式加速度传感器广泛用于振动冲击测量。 电容式加速度传感器的结构一般采用弹簧质量系统，由固定质量块和敏感质量块组
成，形成平板电容。质量块受惯性力作用运动改变平板电容值。通过检测电容变化的大小，测量出敏感轴加速度的大小和方向。
4计量特性 4.1静态特性
静态灵敏度。 4.2动态特性
a）参考灵敏度； b）灵敏度频率响应； c）灵敏度幅值线性度。
1 JJF1918—2021
5校准条件 5.1 环境条件
环境温度：采用绝对法校准时为（23士3）℃；采用比较法校准时为（23士5）℃。 相对湿度：不大于75%。 电源电压波动量不应超过额定值的士10%。 实验室及周围环境应无强振源，无强电磁场的干扰。
5.2测量标准及其他设备 5.2.1分度头
角度测量范围：0°~360°；角度最大允许误差：士0.1°；水平零位误差：士0.05°。
5.2.2振动标准装置
绝对法振动标准装置或比较法振动标准装置振动标准装置的测量不确定度见表1。
表1振动标准装置的测量不确定度
测量不确定度（k=2） Urel
名称
频率范围
U. 2° 1° 3° 2° 3°
0.005Hz≤f<0.1Hz 0.1Hz≤f≤5 kHz 0.1Hz≤f<20 Hz 20Hz≤f<2kHz 2kHz≤f≤5kHz
3% 1% 5 % 2 % 3%
绝对法振动标准装置
比较法振动标准装置
5.2.3直流电压表
直流电压的最大允许误差：士0.05%×读数。 5.2.4适调放大器
放大器的激励电压最大允许误差：士0.5%；频率响应不超过士0.5%；非线性误差不超过士0.1%。
6 校准项目和校准方法
6.17 校准项目
校准项目见第5章。
6.2校准方法 6.2.1 外观要求及其他技术指标
加速度计上应标有清晰的型号、出厂编号和商标，以及振动灵敏轴方向。加速度计
2
