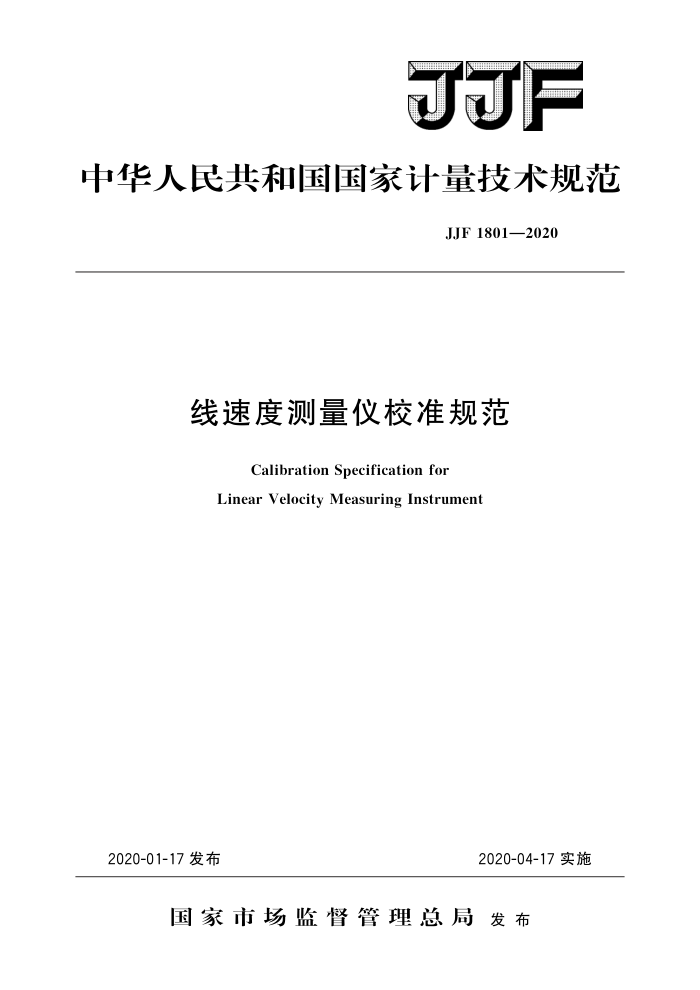

JJF
中华人民共和国国家计量技术规范
JJF 1801—2020
线速度测量仪校准规范
Calibration Specification for
Linear Velocity Measuring Instrument
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1801—2020
线速度测量仪校准规范
JJF 1801—2020
Calibration Specification for
Linear Velocity Measuring Instrument
归口单位：全国振动冲击转速计量技术委员会主要起草单位：河南省计量科学研究院
江西省计量测试研究院
参加起草单位：中国计量科学研究院
陕西省计量科学研究院
北京市计量检测科学研究院
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1801—2020
本规范主要起草人：
孙钦密（河南省计量科学研究院）杨琪琪（江西省计量测试研究院）张中杰（河南省计量科学研究院）
参加起草人：
王晓伟 (河南省计量科学研究院) 范哲（中国计量科学研究院）张崇武（陕西省计量科学研究院）于宝良（北京市计量检测科学研究院） JJF1801—2020
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (2) (2) (2) (2) (3) (3) (3) (5) (5) (6) (7) (8) (11)
范围· 2 引用文件· 3 术语 4 概述·
1
计量特性 6 校准条件. 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法 7. 1 校准项目： 7. 2 校准方法· 8 校准结果表达
5
复校时间间隔，附录A 线速度测量仪校准方法示意图附录B 线速度测量仪校准记录附录 C 接触式线速度测量仪线速度示值误差的不确定度评定示例附录D 双点线速度测量仪线速度示值误差的不确定度评定示例
9
.: JJF1801—2020
引言
本规范根据JJF1071《国家计量校准规范编写规则》、JJF1059.1《测量不确定度评定与表示》等计量技术规范进行编写
本规范主要参考了JJG105《转速表》、JJG326《转速标准装置》、JJF1193《非接触式汽车速度计校准规范》、JJF1156《振动冲击转速计量术语及定义》等计量技术规范。
本规范为首次发布。
II JJF1801—2020
线速度测量仪校准规范
1范围
本规范适用于（0.1～4）m/s接触式线速度测量仪和（0.3～30）m/s双点线速度测量仪的校准，其他线速度测量仪可以参照本规范进行校准。
2引用文件
本规范引用了下列文件： JJG105转速表 JJG326转速标准装置 JJF1156振动冲击转速计量术语及定义 JJF1193非接触式汽车速度计校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1线速度linearvelocity
旋转刚体上任一点在单位时间内的位移量。可用来描述转动刚体上任一点的运动
特性。 3.2双点线速度测量仪twopointslinearvelocitymeasuringinstrument
以固定位置的两个测量点来测量旋转刚体的线速度或者沿直线运动的物体的线速度的测量仪器。
4概述
线速度测量仪分为接触式线速度测量仪和非接触式线速度测量仪两种。接触式线速度测量仪一般由前端转轴连接的测速盘和采集部分组成，当测速盘的工作面与运动的被测物体接触时，根据测速盘的周长和转速测量出被测物体的线速度。常用的非接触式线速度测量仪为双点线速度测量仪，由成对使用的并关传感器和配套采集器等组成，工作时两个传感器以一定的间距稳固安装到被测物体通过的路径上，通过测量被测物体在两个传感器之间移动的路径长度与被测物体先后触发两个传感器的时间计算得到物体的线速度。图1为接触式线速度测量仪的工作原理框图，图2为双点线速度测量仪的工作原理框图，附录A为校准方法示意图。
1 JJF1801—2020
被测物
连轴器
靠轮测速
光栅测速器
PLC
隔离整形
线速度信号
D/A转换
图 1 接触式线速度测量仪工作原理框图
放大电路
比较器
时钟
传感器1
CPU 中央处理器
转动
基准电压
示
物体
传感器2
比较器
放大电路
键盘
图2 双点线速度测量仪工作原理框图
5计量特性 5.1 测量范围：
接触式线速度测量仪：（0.1～4）m/s；双点线速度测量仪：（0.3~30）m/s。
5.2示值误差：不超过士2.0%。 5.3示值重复性：不超过2.0%。
注：以上指标不用于合格性判定。 6校准条件 6.1环境条件 6.1.1环境温度：（23士5）℃。 6.1.2相对湿度：≤85%。 6.1.3 供电电压：（220士22）V。 6.1.4周围环境无影响校准的污染、振动、电磁干扰等。 6.2测量标准及其他设备
测量标准及其他设备见表1。
表1 测量标准及其他设备
测量标准及其他设备转速标准装置标准转盘游标卡尺 2
技术要求
测量范围：（60～6000）r/min；扩展不确定度优于0.01%（k=3）周长：0.1m，0.2m，0.3m，扩展不确定度优于0.05%（k=2）最大允许误差：±0.03mm JJF1801—2020
7校准项目和校准方法
7.1校准项目
校准项目见表2。
表2校准项目一览表
序号 1 2
校准项目示值误差示值重复性
7.2校准方法 7.2.1接触式线速度测量仪的校准 7.2.1.1预热和安装线速度测量盘
按照被校仪器说明书要求，预热和正确安装线速度测量盘。 7.2.1.2试运行
把接触式线速度测量仪正确安装到接触式线速度测量仪安装支架上，使测速盘与标准转盘紧贴，并且使二者的旋转轴线互相平行，手动转动标准转盘，确认测速盘与标准转盘接触良好。低速启动转速标准装置，应能正常运行，没有明显的打滑现象。 7.2.1.3校准点的选择
在测量标准的测量范围内按被校接触式线速度测量仪使用情况均匀选定5个校准点，或根据用户的需要选定校准点。 7.2.1.4示值误差校准
根据选定的线速度校准点，按照公式（1）计算转速标准装置的各校准点标准转速。
60Voi c
(1)
noi
式中： noi Voi 各校准点标准线速度，m/s； C标准转盘周长，m。 将转速标准装置分别调到校准点的转速，待转速输出稳定后，在同一校准点连续读
各校准点标准转速，r/min；
取并记录被校线速度测量仪的10个显示值。
每一个校准点的示值相对误差按照公式（2）计算：
V;Voi
(2)
dU; =
×100%
Voi
式中： du; 线速度示值相对误差，%； Ui 被校线速度测量仪的示值测量平均值，m/s；
各校准点标准线速度，m/s。
Uoi
3
