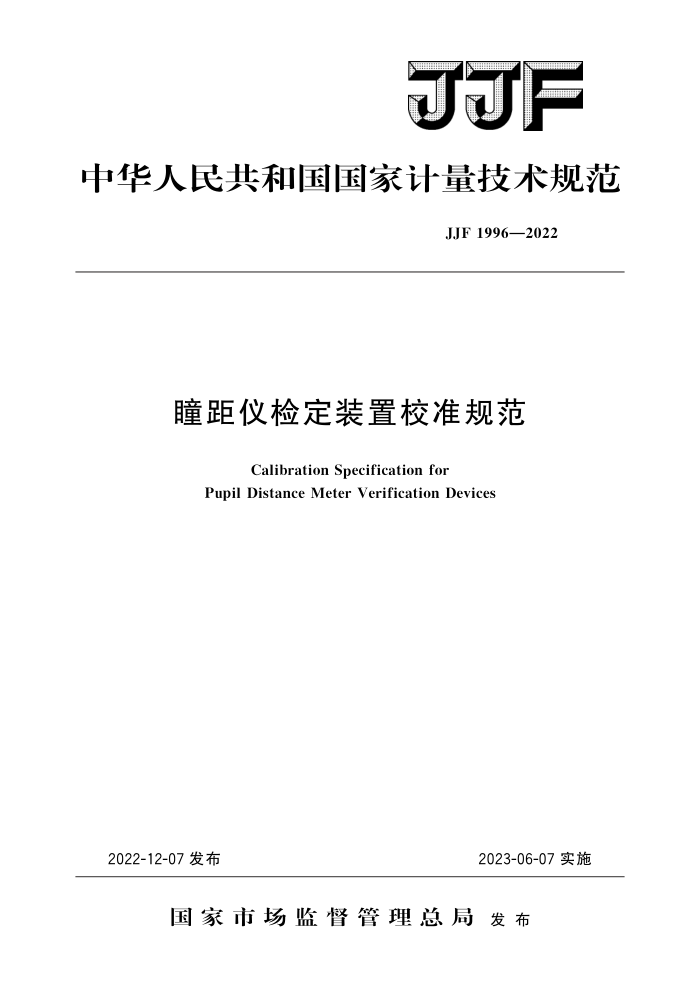

中华人民共和国国家计量技术规范
JJF 1996—2022
瞳距仪检定装置校准规范
Calibration Specification for
Pupil Distance Meter Verification Devices
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJF1996—2022
瞳距仪检定装置校准规范
JJF 1996—2022
Calibration Specification for
Pupil Distance Meter Verification Devices
归口单位：全国医学计量技术委员会
主要起草单位：中国计量科学研究院
贵州省计量测试院
参加起草单位：江西省计量科学研究院
本规范委托全国医学计量技术委员会负责解释 JJF1996—2022
本规范主要起草人：
孙劫 (中国计量科学研究院) 高明亮 （中国计量科学研究院）杨 磊（中国计量科学研究院）周选超 （贵州省计量测试院）
参加起草人：
衷梦芹（江西省计量测试研究院） JJF1996—2022
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (5) (6) (8)
范围· 2 引用文件· 3 术语.
1
概述· 5 计量特性 5.1标准套筒中心距 5.2标准套筒左右不对称性 6校准条件 6.1环境条件. 6.2测量标准器及其他设备 7校准项目和校准方法· 7.1外观及功能性检查. 7.2标准套筒中心距. 7.3 标准套筒左右不对称性 8校准结果表达· 9 复校时间间隔附录A瞳距仪检定装置原始记录推荐格式附录B 校准证书内页（推荐）格式样式附录 C 瞳距仪检定装置标准套筒中心距偏差校准结果不确定度评定示例
4
- JJF1996—2022
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范的制定参考了JJG952一2014《瞳距仪》。 本规范为首次制定。
I JJF1996—2022
瞳距仪检定装置校准规范
1范围
本规范适用于瞳距仪检定装置的校准。
2引用文件
本规范引用了下列文件： JJG952—2014瞳距仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
3.1瞳距pupil distance
两眼平视正前方无穷远处的目标时，两瞳孔中心间的距离，单位为毫米（mm）。 3.2瞳距仪pupildistancemeter
在验光配镜过程中，用于测量人眼两瞳孔之间距离的一种测量仪器，
4 概述
瞳距仪检定装置是用来检定瞳距仪的专用计量器具，可对瞳距仪的瞳距示值误差、 不对称性误差、舍入误差进行检定。瞳距仪检定装置（如图1所示）由一个二维可调的工作台、3个标准套筒及两只0m-1专用模拟眼组成。在检定瞳距仪时，标准套筒提供 3个标准中心距，标称瞳距值分别为55mm、65mm、75mm。
F
图1瞳距仪检定装置
1一工作台；2一工作台螺钉；3一挡片；4一标准套筒；5一压帽；6一锥形定位块；
7一压块；8一载物台；9—可调支撑杆；10一专用模拟眼
1 JJF1996—2022
5计量特性
5.1标准套筒中心距
瞳距仪检定装置标准套筒中心距偏差不超过土0.1mm。 5.2标准套筒左右不对称性
瞳距仪检定装置标准套筒左右不对称性偏差不超过士0.1mm。 注：以上指标不是用于合格性判别，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（15~30)℃。 6.1.2相对湿度：≤85%。 6.1.3周围无明显影响校准系统正常工作的机械振动和电磁干扰。 6.2测量标准器及其他设备
投影仪：测量范围为（0～100）mm，最大允许误差为士0.01mm。 注：测量标准器也可采用符合上述技术要求的万能工具显微镜等其他影像测量仪器。
7校准项目和校准方法 7.1外观及功能性检查 7.1.1被校瞳距仪检定装置应结构完整，无影响正常工作和妨碍读数的缺陷和机械损伤。 7.1.2被校瞳距仪检定装置应具有仪器名称、生产厂家、型号、出厂编号等标识。 7.1.3被校瞳距仪检定装置的工作台各活动部件应安装可靠，移动平稳。 7.1.4被校瞳距仪检定装置的两只0m-1专用模拟眼应与金属外壳安装牢固，光学表面不得有划痕、霉斑、麻点、气泡等缺陷。 7.2标准套筒中心距 7.2.1校准前的准备：打开投影仪电源，在透射光照明模式下，使用10倍放大倍率的物镜镜头成像， 7.2.2将待校准瞳距仪检定装置中55mm标准套筒的锥形定位块取下后，刻字面朝上平放在投影仪工作台上，调节工作台的高度，直到标准套筒在投影屏上清晰成像。调整标准套筒位置，当左、右孔的上、下缘分别与投影仪的水平轴重合时，可认为标准套筒的水平中心线与投影仪的水平轴平行。
左右移动投影仪工作台，从左向右依次测出标准套筒3个孔孔壁的6个水平坐标，
依次记为11、12、21、22、31、32，标准套筒3个孔的圆心水平坐标从左到右依次记为1、2、3。重复测量3次取平均值得到标准套筒3个孔的圆心水平坐标平均值，1、2、。
标准套筒3个孔的圆心水平坐标按公式（1）计算：
(+)，(i=l,2,3)
(1)
r; :
2
2 JJF1996—2022
式中： αi Ti 标准套筒圆孔左边缘孔壁水平坐标，mm；
标准套筒圆孔的圆心水平坐标，mm；
标准套筒圆孔右边缘孔壁水平坐标，mm。
Ti2 标准套筒中心距偏差按公式（2）计算：
(2)
式中： AL 标准套筒中心距偏差，mm；
标准套筒右侧圆孔水平坐标平均值，mm；
3 标准套筒左侧圆孔水平坐标平均值，mm； L。- 标准套筒瞳距标称值，mm。
-
7.2.3依次按照7.2.2所述步骤校准65mm、75mm标准套筒中心距，并按公式（2）计算出标准套筒中心距偏差。 7.3标准套筒左右不对称性
分别将7.2.2、7.2.3步骤中得到的55mm、65mm、75mm标准套筒3个孔的圆心水平坐标平均值元1、元2、3”代人公式（3）中计算标准套筒左右不对称性偏差。
AD =
(3)
2
式中： △D 标准套筒左右不对称性偏差，mm； 3- 一 标准套筒右侧圆孔水平坐标平均值，mm； 2 标准套筒中心圆孔水平坐标平均值，mm； 1 标准套筒左侧圆孔水平坐标平均值，mm。
8校准结果表达
校准结果应在校准证书上反映，校准证书内页格式参见附录B。校准证书应至少包括以下信息：
a）标题，“校准证书”； b）实验室名称和地址； c）进行校准的地点（如果与实验室的地址不同）； d）证书的唯一性标识（如编号），每页及总页数的标识； e）客户的名称和地址； f）被校准瞳距仪检定装置的描述和明确标识； g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的
接收日期；
h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明： i）校准所依据的技术规范的标识，包括名称及代号； j）本次校准所用测量标准的溯源性及有效性说明；
3
