F

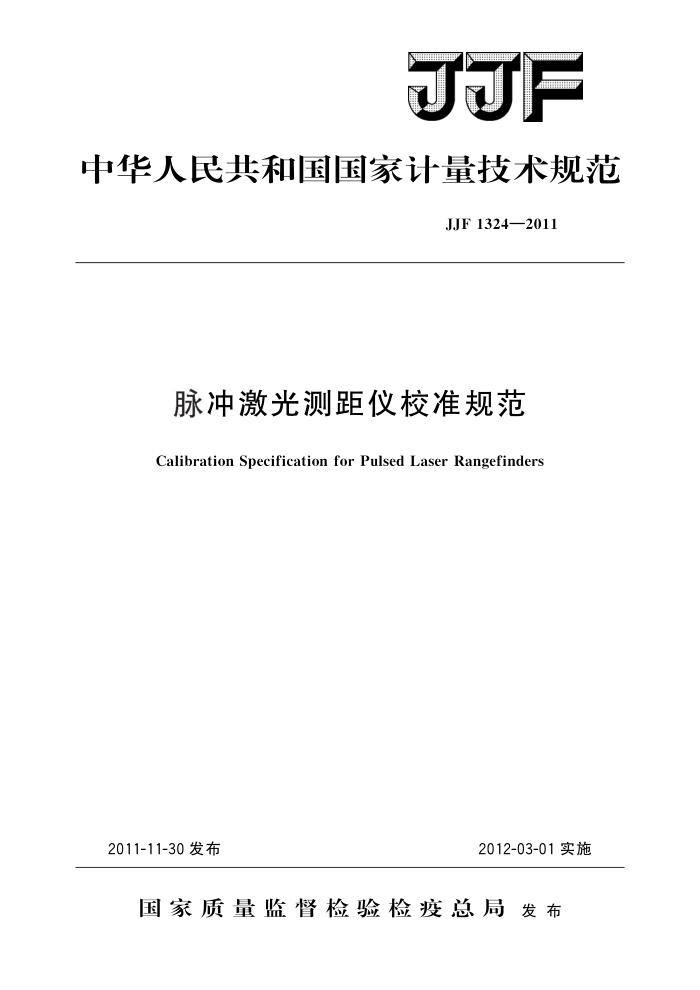

中华人民共和国国家计量技术规范
JJF1324—2011
脉冲激光测距仪校准规范
Calibration Specification for Pulsed Laser Rangefinders
2012-03-01实施
2011-11-30发布
国家质量监督检验检疫总局发布 JJF1324—2011
脉冲激光测距仪校准规范
JJF 1324—2011
Calibration Specificationfor
PulsedLaserRangefinders
本规范经国家质量监督检验检疫总局于2011年11月30日批准，并自
2012年3月1日起施行。
归口单位：全国几何量长度计量技术委员会
主要起草单位：中国航空工业集团公司北京长城计量测试技术研究所参加起草单位：中国兵器工业第二○五研究所
中航长城计量测试（天津）有限公司
中国兵器工业第五三O八厂
北京理工大学
本规范委托全国几何量长度计量技术委员会负责解释 JJF1324—2011
本规范主要起草人：
师会生（中国航空工业集团公司北京长城计量测试技术研究所）崔岩梅（中国航空工业集团公司北京长城计量测试技术研究所）冷杰 （中国航空工业集团公司北京长城计量测试技术研究所）参加起草人：南瑶（中国兵器工业第二〇五研究所）
张振红（中航长城计量测试（天津）有限公司）
杨晨（中国兵器工业第五三〇八厂）
徐荣甫（北京理工大学） JJF1324—2011
目 录
1 范围· 2 引用文件.. 3 术语和计量单位· 4 概述··
(1) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (4)
计量特性· 5.1 测距误差· 5.2距离分辨力 6校准条件 6.1环境条件.. 6.2测量标准及设备 7校准项目和校准方法 7. 1 测距误差· 7.2距离分辨力· 8校准结果表达 9 复校时间间隔· 附录A测量不确定度评定示例
5
. JJF1324—2011
脉冲激光测距仪校准规范
1范围
本规范适用于发射单脉冲且示值分辨力不小于1m的脉冲激光测距仪（以下简称测距仪）的校准。
2引用文件
本规范引用了下列文件： GJB1324一1991固体脉冲激光测距仪通用规范 GJB2241A一2008脉冲激光测距仪性能试验方法 GJB2740一1996脉冲激光测距仪参数系列凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
距离分辨力distanceresolution 测距仪在光束传播方向上能够区分两个目标之间的最小距离间隔。
4概述
测距仪是指利用发射的激光脉冲测量目标距离的一种距离测量仪，一般由激光发射系统、激光接收系统、观察瞄准系统和电源四大部分组成。其工作原理是利用脉冲激光器向目标发射单次激光脉冲，计数器测量激光脉冲到达目标并由目标漫反射到接收系统的时间间隔，由此计算标的距离。
测距仪主要用于军事、工程、管道测量、河床、电力、地矿勘测等领域，
5计量特性 5.1 测距误差 5.2距离分辨力 6校准条件 6.1环境条件 6.1.1室内条件：温度：（20士5）℃，相对湿度：≤80%。 6.1.2室外条件：无雨、无雪，大气能见度不小于3km的通视场景。 6.2测量标准及设备
测量标准及设备见表1。
I JJF1324—2011
表1测量标准及设备
设备名称标准距离模拟装置光电测距仪或全站仪
技术指标
标准距离的扩展不确定度一般优于测距仪最大允许误差的1/3
ⅡI级及以上
目标靶板
尺寸≥1.0m×1.0m，反射率≥85%
7校准项目和校准方法
7.1测距误差 7.1.1标称最大测程不大于3km的测距仪
采用室外直接比较法进行校准，分别在标称最小测程、最大测程的1/2和最大测程距离处进行测量。
在设定距离处树立一个目标靶板，靶板与测距仪的距离由光电测距仪标定。调好选通距离，对目标中心进行精确瞄准后，按技术文件规定的重复工作频率连续进行有效测距10次，取测量值平均值与设定值之差为测距误差。
标称最大测程不大于3km的测距仪的测距误差也可采用在室外长度基线场上进行
校准。 7.1.2标称最大测程大于3km的测距仪
采用室内模拟延时法校准，分别在标称最小测程、最大测程的1/2和最大测程距离处进行测量。
模拟延时法是采用标准距离模拟装置发生具有时间延迟的模拟回波脉冲获得标准距离的一种模拟方法，原理如图1所示。测距仪发射出激光脉冲后，光电转换器将激光发射脉冲转换为电脉冲，触发延时脉冲发生器，延时脉冲发生器按预置数设定的校准距离值延时，延时完成后输出电脉冲至回波模拟器，触发产生模拟回波，测距仪的接收轴接收模拟回波后显示该时间延迟对应的测距值。由测距仪显示距离值与标准距离模拟装置设定的标准距离相比较，即可获得测距误差。
接收轴发射
回波模拟器
延时
脉冲
脉冲激光测距仪
标准距离模拟装置光电转换器
发生器
轴
图1 模拟延时法校准原理框图
a）将待校测距仪固定在承载台上，调整测距仪，使其发射轴和接收轴分别与标准距离模拟装置的光电转换器和回波模拟器对准；
b）在标准距离模拟装置上设定模拟的标准距离，打开测距仪电源开关，调好选通距离：按技术文件规定的重复工作频率连续进行有效测距10次，取测量值平均值与设定值之差为测距误差。
标称最大测程大于3km的测距仪的测距误差也可采用满足准确度的其他方法进行
