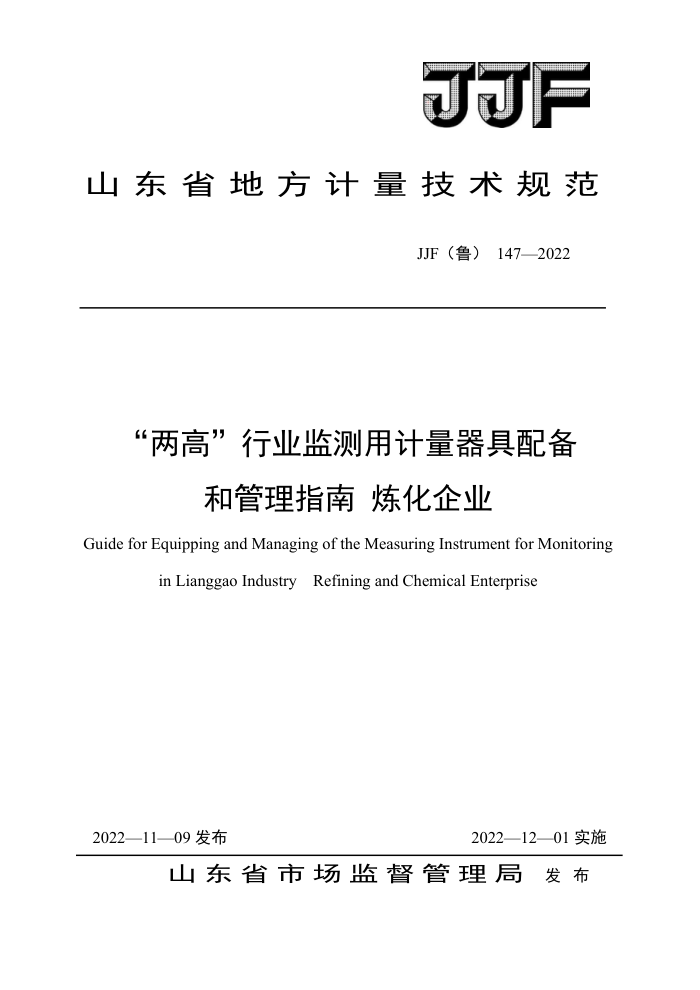

JJF
山东省地方计量技术规范
JJF（鲁）147—2022
“两高”行业监测用计量器具配备
和管理指南 炼化企业
Guide for Equipping and Managing of the Measuring Instrument for Monitoring
in Lianggao IndustryRefining and Chemical Enterprise
2022—11—09发布
2022—1201实施
山东省市场监督管理局 发布 JJF（鲁）147-2022
“两高”行业监测用计量器具配备和管理指南炼化企业 Guide for Equipping and Managing of the Measuring Instrument for Monitoring in Lianggao Industry Refining and Chemical Enterprise
JJF（鲁）147-2022
归口单位：山东省低碳计量技术委员会
主要起草单位：山东省计量科学研究院
山东省计量检测中心
参加起草单位：东营市工业产品检验与计量检定中心
山东省青水检测鉴定有限公司济南市计量检定测试院
本规范委托山东省低碳计量技术委员会负责解释 JJF（鲁）147-2022
本规范主要起草人：
许瑞祥（山东省计量科学研究院）王煦（山东省计量科学研究院）姚依国（山东省计量科学研究院）
翟恒涛（山东省计量检测中心）
参加起草人：
聂岗（东营市工业产品检验与计量检定中心）张娜（山东省青水检测鉴定有限公司）
张文帅（济南市计量检定测试院） JJF（鲁）147-2022
目 录
引言 1范围.. 2 引用文件 3 术语和定义 4 能源计量器具配备. 4.1计量能源的种类. 4.2 能源计量范围 4.3 能源计量器具的配备原则 4.4 能源计量器具的配备要求 5 原材料计量器具配备， 5.1 计量原材料的种类， 5.2 原材料计量范围， 5.3 原材料计量器具的配备原则 5.4 原材料计量器具的配备要求 6产量计量器具配备 6.1 需要计量产量的产品.. 6.2产量计量范围 6.3产量计量器具的配备原则 6.4产量计量器具的配备要求 7污染物排放监测计量器具配备 7.1监测污染物的种类和范围 7.2污染物排放监测计量器具的配备原贝 7.3污染物排放监测计量器具的配备要求 8计量器具的管理要求 8.1炼化企业计量制度.. 8.2炼化企业计量人员. 8.3炼化企业计量器具. 8.4炼化企业计量数据. 9企业接入端系统要求附录量值溯源框图格式
(II) (1) (1) (1) (1) (1) (1) (2) (2) (4) (4) (4) (4) (4) (5) (5) (6) (6) (6) (7) (7) (7) (7) (7) (7) (8) (8) (9) (9) (10) JJF（鲁）147-2022
引言
为规范炼化企业产量、原材料消耗量、综合能源消费量、煤炭消费量、用水量、污染物排放量、用电量等的监测用计量器具配备和管理，特制定本规范
本规范参考了JJF1356-2012《重点用能单位能源计量审查规范》、GB17167-2006《用
能单位能源计量器具配备和管理通则》和GB/T20901-2007《石油石化行业能源计量器具配备和管理要求》的部分内容。
本规范为首次发布。
= JJF（鲁）147-2022
“两高”行业监测用计量器具配备和管理指南炼化企业
1范围
本规范规定了炼化企业监测用计量器具配备原则和管理要求。 本规范适用于以生产成品油、乙烯、对二甲苯（PX）为主的炼化企业。
2引用文件
本规范引用了下列文件： JF(鲁)144-2022“两高”行业监测用计量器具配备和管理总则 HJ76-2017固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测
方法
HJ353-2019水污染源在线监测系统（CODcr、NH3-N等）安装技术规范 HJ880排污单位自行监测技术指南石油炼制工业 HJ1013-2018固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和定义
JF(鲁)144-2022《“两高”行业监测用计量器具配备和管理总则》中界定的和以下名词术语均适用于本规范。 3.1炼化企业refiningandchemicalenterprise
炼化企业指以原油、石脑油、燃料油为原材料进行蒸馏、炼制，以生产成品油、乙烯、 对二甲苯（PX）为主的企业。 3.2炼化企业主要生产装置mainproductiondevicesofrefiningandchemicalenterprise
炼化企业主要生产装置按产成品不同主要指炼油装置、乙烯装置、PX装置等。 4能源计量器具配备 4.1计量能源的种类
本规范所称能源，指煤炭、原油、天然气、电力、水资源、焦炭、煤气、热力、成品油、液化石油气、生物质能和其他直接或者通过加工、转换而取得有用能的各种资源。 4.2能源计量范围
能源计量范围包括：
- JJF（鲁）147-2022
a）输入企业和主要生产装置的能源及载能工质； b）输出企业和主要生产装置的能源及载能工质； c）企业和主要生产装置使用(消耗)的能源及载能工质： d）企业和主要生产装置自产的能源及载能工质； e）企业和主要生产装置可回收利用的余能资源。
4.3能源计量器具的配备原则 4.3.1应满足能源分类计量的要求。 4.3.2应满足企业能源分级、分项进行统计和核算的要求。 4.3.3宜配备余能回收、使用及放散的能源计量器具，包括蒸汽的循环利用和回收、煤气的回收处理再利用、污水的回收处理再利用等。 4.3.4对具有能源加工、转换、输运环节的企业，应满足企业评价其能源加工、转换、输运效率和单位产品能源自耗率的要求。 4.4能源计量器具的配备要求 4.4.1 进出企业和主要生产装置应配备能源计量器具，配备率需达到100%。 4.4.2 能源计量器具的计量特性应满足相应的生产工艺要求。 4.4.3 能源计量器具的性能应满足相应的生产工艺及使用环境(如温度、湿度、照明、振动噪声、粉尘、腐蚀、电磁干扰、防爆等)要求。 4.4.4 能源计量器具宜采用具有自动采集和远程传输功能的计量器具。 4.4.5 能源计量器具的计量特性应满足表1的要求。
表1能源计量器具的计量特性要求
计量特性
序 计量器具名号
计量项目
主要生产装置
称汽车衡静态轨道衡动态轨道衡
企业中准确度 中准确度 中准确度 中准确度
炼油装置 乙烯装置 PX装置级
固体、液体静态计量固体、液体动态计量
级 0.5级 C级(0.5S C级(0.5S C级(0.5S C级(0.5S
级
级
I类用户
级)
级) B级(1级) B级(1级) B级(1级)
级)
级)
企业、主要
2 电能表 生产装置有 IⅡI类用户 C级(0.5S
级) B级(1级) A级(2级) A级(2级) A级(2级) A级(2级) A级(2级) A级(2级) A级(2级) A级(2级) A级(2级) A级(2级) A级(2级)
功交流电能
IⅡI类用户 IV类用户 V类用户
计量
2
