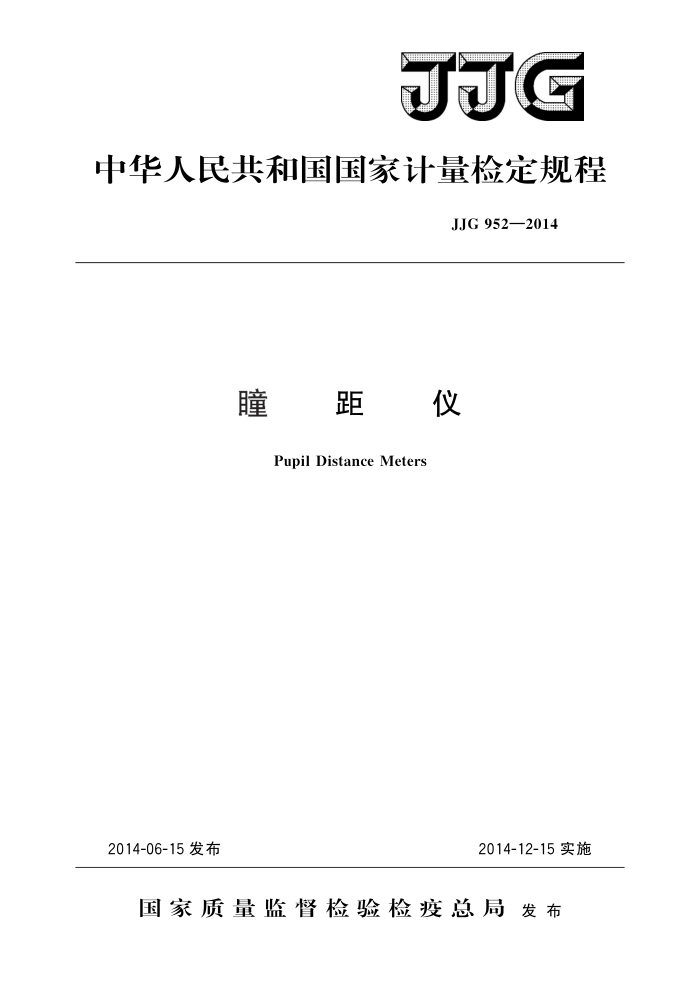

JJG
中华人民共和国国家计量检定规程
JJG952—2014
距 仪
瞳
Pupil DistanceMeters
2014-12-15实施
2014-06-15发布
国家质量监督检验检疫总局发布 JJG 952—2014
瞳距仪检定规程 Verification Regulation of Pupil Distance Meters
JJG 952—2014 代替JJG952—2000
归口　单位：全国医学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：杭州市质量技术监督检测院
本规程委托全国医学计量技术委员会负责解释 JJG 952—2014
本规程主要起草人：
孙勐（中国计量科学研究院）胡志雄（中国计量科学研究院）
参加起草人：
朱建平（中国计量科学研究院）徐聪恩（杭州市质量技术监督检测院） JJG952—2014
目 录
引言 1 范围· 2 引用文件· 3 术语.· 3.1瞳距· 3.2 基本眼位· 3.3 单眼瞳距· 3. 4 瞳距仪 4 概述·
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) (6) (9) (10)
计量性能要求 5.1瞳距示值误差 5.2不对称性误差· 5.3舍人误差 6 通用技术要求 6.1 外观要求 6.2 照明均匀性· 6.3 测量能力 7 计量器具控制 7.1 检定条件. 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果的处理 7.5检定周期附录A 瞳距仪原始记录（推荐格式）附录 B 瞳距仪检定证书/检定结果通知书（内页）（推荐格式）附录 C 瞳距仪标准检定装置附录 D 瞳距仪瞳距示值误差检定结果的测量不确定度评定示例
5
.
I JJG952—2014
引言
本规程代替JJG952一2000《瞳距仪》。本规程是在JJG952一2000的基础上，参照 JJF1002一2010《国家计量检定规程编写规则》、GB/T26397一2011《眼科光学术语》重新修订。
与JJG952一2000《瞳距仪》相比，除按照JJF1002一2010《国家计量检定规程编写规则》所作的章节构成和格式上的修改外，主要技术变化如下：
增加了引用文件（见2）；一增加了术语（见3）；修改了概述中的部分文字表述（见4）；修改了瞳距仪测量范围要求（见6.3.2）：增加了舍入误差适用瞳距仪的描述（见7.3.2.3）；修改了由视远瞳距得到的视近瞳距的理论值（见7.3.2.3）；修改了检定结果的处理文字表述（见7.4）；修改了检定记录推荐格式（见附录A）；修改了瞳距仪检定证书（内页）格式，增加了照明均匀性（见附录B）；增加了瞳距仪标准检定装置相关内容（见附录C）；增加了瞳距仪瞳距示值误差检定结果的测量不确定度评定范例（见附录D）；调整了附录的顺序。 本规程历次发布情况为：
JJG952—2000。
II JJG952—2014
瞳距仪检定规程
1范围
本规程适用于瞳距仪的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件： JJF1059.1一2012测量不确定度评定与表示 GB/T26397—2011眼科光学术语凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语 3.1瞳距interpupillarydistance
两眼平视正前方无穷远处的目标时，两瞳孔中心间的距离。 3.2基本眼位primaryposition
人眼平视正前方目标时，人眼相对于头部的位置。 3.3单侧瞳距monocularpupillarydistance
人眼在基本眼位时，瞳孔中心与鼻梁或眼镜架中线的距离。 3.4瞳距仪pupildistancemeter
在验光配镜过程中，用于测量人眼两瞳孔之间距离的一种测量仪器。
4概述
瞳距仪是用来测量人眼瞳距的一种仪器。 瞳距仪主要由光栅显示及其控制系统、光学系统、机电系统及软件等四部分组成
具备瞳距、单侧瞳距和不同工作距离下瞳距的测量功能，是一种光、机、电一体化的仪器。
瞳距仪的测量原理：由光源照亮的视标经光学系统成像在被测人员眼前某一特定的工作距离处，当被测人员注视视标时，其左右眼的视轴相交于这一特定的工作距离处。 此时光线在被测人员左右眼角膜表面上各形成一个反光点。验光师通过目镜可以同时看到读数游丝和这两个反光点，移动左右读数游丝分别对准被测人员左右眼的反光点后，即可在显示屏上得到被测人员的瞳距
根据验光原理，瞳距仪只需测量被测人员的远瞳距，近瞳距可通过转换得到。即在无穷远工作挡位测得被测人员的远瞳距后，根据被测人员的情况选择合适的近用工作距离，并调到相应的工作挡位上，此时显示屏上的读数就是被测人员在该近用工作距离下的近瞳距。在实际工作中，近瞳距还应根据被测人员的情况，并参照瞳距仪的数据和实
1 JJG952—2014
际观测结果，再由验光师最后决定。 近瞳距的计算测定见图1。
眼镜片
眼球
h
A
0
Z
图1近瞳距的计算测定
平行光，表示看无穷远时的情况；PD一远睡距；F一近距离目标；
NCD一近瞳距；L一近用工作距离；h一角膜顶点到镜片后顶点的距离，h=12mm；
R一眼球回转半径，R=15mm。
由于被测人员的职业不同，近用工作距离会存在差异。将被测人员的近用工作距离代入公式（1）中，可以计算出被测人员在此近用工作距离的近瞳距。
L L+h+R
NCD=PDX
(1)
式中： NCD 近瞳距，mm；
远瞳距，mm；
PD L 近用工作距离，mm；
角膜顶点到镜片后顶点的距离，h=12mm；
h R 眼球回转半径，R=15mm。
5计量性能要求
5.1 瞳距示值误差
瞳距仪瞳距示值的最大允许误差为士0.5mm。
5.2不对称性误差
瞳距仪左右眼不对称性的最大允许误差为士0.5mm。 5.3舍人误差
瞳距仪舍入误差的绝对值应不大于0.5mm。
6通用技术要求
6.1外观要求 6.1.1瞳距仪应有铭牌标志，标明仪器名称、型号、生产企业、仪器编号及生产日期等。铭牌应牢固，字迹应清晰。 6.1.2瞳距仪外观应整洁、完好，不应有影响使用的疵病。所有光学部件的表面应清 2 JJG952—2014
洁、无损伤、无影响透光或成像的缺陷 6.1.3各种部件应工作正常，定位游丝移动应顺畅平稳。 6.2照明均匀性
瞳距仪内部的照明场应均匀，不得带有任何影响验光师观测被测人员角膜反光点的杂散光存在。 6.3测量能力 6.3.1 瞳距仪应具有左、右眼进行单向测量和读数的能力 6.3.2瞳距仪瞳距的测量范围至少应为50mm～80mm。应包括无穷远、2m、1m、 50cm、40cm、30cm等常用工作距离的测量挡位。 6.3.3瞳距仪的最大读数步进值应不大于0.5mm。
7计量器具控制
7.1检定条件 7.1.1检定设备
瞳距仪标准检定装置（外观见附录C）由一个具有两维运动方向的可调工作台，三个标称瞳距值分别为55mm、65mm和75mm的标准套筒及两只0m-1的专用模拟眼组成。其中两只0m-1专用模拟眼，用以模拟产生工作状态下，从被测人员瞳孔上观察到的目标像的反光点。三个标准套筒的实际中心距值与标称值的偏差应控制在土0.1mm 以内，左、右瞳距值之间的偏差应控制在士0.1mm以内。 7.1.2检定环境条件
温度：15℃～35℃：相对湿度：<85%。
7.2检定项目
检定项目见表1。
表1 检定项目
检定项目外观照明均匀性测量能力瞳距示值误差不对称性误差舍人误差注：凡需检定的项目用“十”表示，不需检定的项目用 “二”表示。
首次检定
后续检定
使用中检查
+ + + + + +
+ + + + + X
+ + +
7.3检定方法 7.3.1通用技术要求的检定
目视观察和手动结合，对6.1～6.3规定的各项内容进行检查，并在原始记录中填写检查结果。
3
