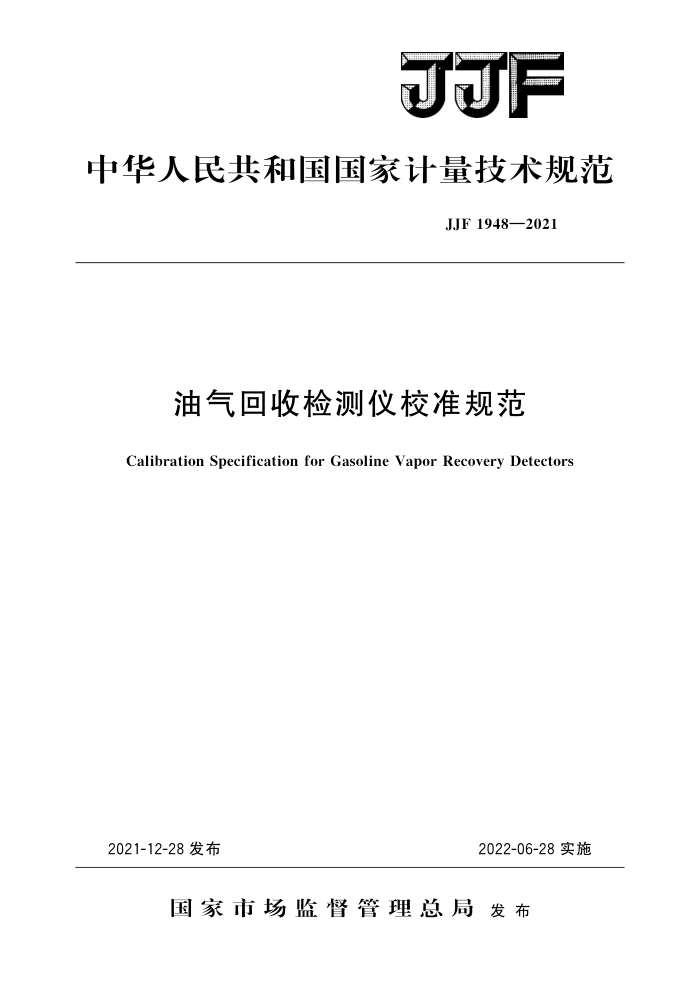

JJF
中华人民共和国国家计量技术规范
JJF1948—2021
油气回收检测仪校准规范
Calibration Specification for Gasoline Vapor Recovery Detectors
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJF1948—2021
油气回收检测仪校准规范
JJF 1948—2021
Calibration Specification for
GasolineVaporRecoveryDetectors
归口单位：全国流量计量技术委员会液体流量分技术委员会主要起草单位：河北省计量监督检测研究院
中国计量科学研究院
广东省计量科学研究院
参加起草单位：河北省计量检测技术中心
青岛市计量技术研究院青岛崂应环境科技有限公司
本规范委托全国流量计量技术委员会液体流量分技术委员会负责解释 JJF1948—2021
本规范主要起草人：
方青 静（河北省计量监督检测研究院）王 龙（河北省计量监督检测研究院）高 峰（中国计量科学研究院）崔厚祥（广东省计量科学研究院）
参加起草人：
李同波（河北省计量检测技术中心）夏春（青岛市计量技术研究院）陈仲辉（青岛崂应环境科技有限公司） JJF1948—2021
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (7) (7) (7) (8) (10) (13) (16) (18)
范围 2引用文件· 3术语和计量单位 3.1 术语. 3.2计量单位 4 概述·· 5 计量特性· 5.1 压力计量特性 5.2流量计量特性·.· 5.3计时误差· 6 校准条件 6.1 环境条件.. 6.2 测量标准装置及配套设备· 7 校准项目和校准方法· 7. 1 校准前检查 7. 2 压力计量特性 7. 3 流量计量特性 7. 4 计时误差· 8 校准结果表达 9 复校时间间隔附录A 压力示值误差测量结果的不确定度评定示例附录 B 检测仪累积流量示值误差测量结果的不确定度评定示例附录 C 检测仪瞬时流量示值误差测量结果的不确定度评定示例附录 D 油气回收检测仪校准原始记录格式 ..... 附录E 校准证书（内页）参考格式
- JJF1948—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012 《测量不确定度评定与表示》、JJF1001一2011《通用计量术语及定义》等规范编写
本规范的主要技术指标参考了GB20952《加油站大气污染物排放标准》，校准方法的制定依据JJG633一2005《气体容积式流量计》、JJG640一2016《差压式流量计》和 JJG875一2019《数字压力计》等技术文件
本规范为首次发布。
I JJF1948—2021
油气回收检测仪校准规范
1 范围
本规范适用于流量测量原理为差压式、容积式，压力测量为数字压力计的油气回收检测仪的校准。
2 引用文件
本规范引用了下列文件： JJG633一2005气体容积式流量计 JJG640—2016差压式流量计 JJG875—2019数字压力计 GB20952加油站大气污染物排放标准凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位
3.1术语
JJG633—2005、JJG640—2016、JJG875—2019和GB20952界定的及以下术语和定义适用于本规范。 3.1.1油气gasolinevapor［GB20952—2007，3.2]
加油站加油、卸油和储存汽油过程中产生的挥发性有机物（非甲烷总烃）。 3.1.2油气回收gasolinevaporrecovery
将挥发的油气进行密闭收集，通过吸收、吸附、冷凝等方法，将油气-空气混合气进行分离，达到回收利用目的的过程。 3.2计量单位
计量单位见表1。
表1计量单位
单位升立方米升每分
量的名称
单位符号
L m3 L/min m*/h
体积
流量
立方米每［小］时
1 JJF1948—2021
5.3计时误差
计时30min误差应不超过士0.2s。 注：以上指标一般不用于符合性判定。
6校准条件 6.1环境条件 6.1.1环境温度：（15～25）℃。 6.1.2相对湿度：≤85%。 6.1.3大气压：一般为（86～106）kPa。 6.1.4无明显的电磁干扰、无明显的机械振动。 6.2测量标准装置及配套设备 6.2.1测量标准装置 6.2.1.1压力标准装置
压力标准装置测量范围应大于或等于被校检测仪压力的测量范围，其最大允许误差绝对值应不大于被校检测仪压力表最大允许误差绝对值的1/3。 6.2.1.2流量标准装置
流量标准装置可采用钟罩式气体流量标准装置、活塞式气体流量标准装置和标准表法气体流量标准装置等。流量标准装置的测量范围应与被校检测仪流量测量范围相适应，扩展不确定度应不大于被校检测仪最大充允许误差绝对值的1/3。 6.2.2配套设备
配套设备应符合表3的规定。
表3配套设备
名称电子秒表温度计气压表数字压力计
技术指标
最大允许误差士0.10s/h，分辨力0.01s
最大允许误差士0.2℃
测量范围（860～1060）hPa，最大允许误差士2.5hPa 测量范围（0～5）kPa、（一5～0）kPa，准确度等级0.05级
7 校准项目和校准方法
7.1 校准前检查
检测仪在校准前应进行气密性检测。方法为：用三通将数字压力计、压力发生器和被校检测仪按图2所示连接。将被校检测仪的出气口用适配器密封，在进气口处用压力发生器向被校检测仪内加压到（1245士10）Pa，将调节阀调整到关断状态。3min内压力下降应不大于15Pa。
3
