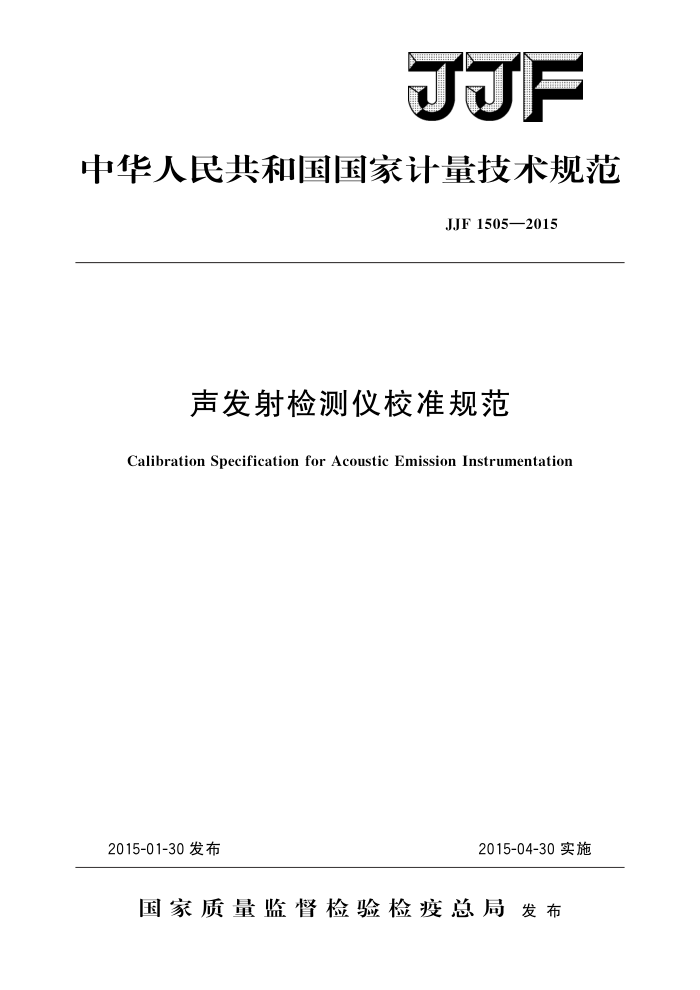

F
中华人民共和国国家计量技术规范
JJF1505—2015
声发射检测仪校准规范
Calibration Specification for Acoustic Emission Instrumentation
2015-04-30实施
2015-01-30发布
国家质量监督检验检疫总局发布 JJF1505—2015
声发射检测仪校准规范
JJF 1505—2015
Calibration Specification for
Acoustic Emission Instrumentation
归口单位：全国声学计量技术委员会主要起草单位：中国计量科学研究院
湖北省计量科学研究院
参加起草单位：福建省计量科学研究院
江苏省计量科学研究院
苏州赛宝校准技术服务有限公司
青岛国家海洋设备检测中心
本规范委托全国声学计量技术委员会负责解释 JJF1505—2015
本规范主要起草人：
何龙标（中国计量科学研究院）牛锋（中国计量科学研究院）姚秋平（湖北省计量科学研究院）
参加起草人：
李群 (福建省计量科学研究院) 夏勋荣（江苏省计量科学研究院）吕林华（苏州赛宝校准技术服务有限公司）周伦彬（青岛国家海洋设备检测中心） JJF1505—2015
目 录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (6) (6) (7) (7) (7) (8) (10)
范围… 2 引用文件. 3 术语和定义 3.1 声发射 3. 2 声发射信号幅度： 3.3 阈值·· 3. 4 撞击 3.5 上升时间 3.6 持续时间…· 3.7 振铃计数 3.8 串扰 3.9 本机噪声 4 概述· 5
1
计量特性· 5. 1 本机噪声 5. 2 频率范围…· 5.3 动态范围· 5. 4 通道间串扰 5. 5 波形参数 6校准条件. 6.1 环境条件。 6.2 测量标准及其他设备.. 7校准项目和校准方法 7.1校准项目 7. 2 校准方法· 8校准结果表达· 8.1校准数据处理 8.2 校准证书· 8.3校准结果的测量不确定度.. 9复校时间间隔· 附录A推荐的声发射检测仪校准证书的内页格式附录B声发射检测仪校准结果不确定度评定实例
.
I JJF1505—2015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制本规范制定中参照了JB/T8283一1999《声发射检测仪器性能测试方法》和ASTM
Eo750-10《声发射仪性能表征方法》（PracticeforcharacterizingAcousticEmissionIn- strumentation） 中声发射检测仪的部分性能参数及其测试方法
本规范为首次发布。
II JJF1505—2015
声发射检测仪校准规范
1范围
本规范适用于声发射检测仪主机的校准，不包括传感器和前置放大器部分。
2引用文件
本规范引用下列文件： JJF1001通用计量术语及定义 JJF1034声学计量名词术语及定义 GB3102.7一1993声学的量和单位 GB/T12604.4—2005无损检测术语声发射检测 JB/T8283一1999声发射检测仪性能测试方法 ASTMEo75o-1o声发射仪性能表征方法（PracticeforcharacterizingAcoustic
Emission Instrumentation)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
本规范采用GB3102.7一1993中规定的量和单位。 LIF1001和JIF1034中界定的及以下术语和定义适用于本规范。
3.1声发射acousticemission
材料内部迅速释放能量所产生的瞬态弹性波的现象。 ［GB/T12604.4—2005，定义2.1]
3.2声发射信号幅度acousticemissionsignalamplitude
由声发射信号的波形所获得的最大振幅的峰值电压。 注：单位V，通常用dB表示，参考值1μV。
3.3阅值thresholdvalue
预先设定的电压值，声发射信号幅度超过该电压值才能被检测到，通常用dB表
示，参考值1uV。
注：阅值通常也称作门槛值。 3.4撞击hit
超过阈值并引起声发射检测仪一个通道采集数据的任何信号。
3.5上升时间risetime
声发射信号第一次超过阈值至最大振幅所经历的时间间隔
3.6持续时间durationtime
声发射信号第一次超过阈值到最终降落到阈值的时间间隔。
I JJF1505—2015
3.7振铃计数ring-downcount
每一声发射撞击信号中，幅值超过设定阈值的次数。 3.8串扰crosstalk
信号经过通道间的互相耦合而产生的噪声。 3.9本机噪声self noise
声发射检测仪连接传感器、前置放大器时的等效负载噪声。
4概述
声发射检测仪是用来检测声发射信号，分析和判断声发射源特征的仪器，声发射检测仪的相应参数包括本机噪声、频率范围、动态范围和声发射波形参数（上升时间、持续时间、峰值幅度、振铃计数）等，其基本特征参数如图1所示。
上升时间电压
能量
振铃计数阅值电压
时间
持续时间
图1声发射信号的基本特征参数
5计量特性
5.1本机噪声
声发射检测仪的本机噪声一般不大于30dB。 5.2频率范围
上限频率、下限频率以及3dB带宽，参照声发射检测仪的出厂说明书。3dB带宽
由声发射检测仪频率响应相对于最大幅值的衰减3dB处的上限截止频率和下限截止频率决定。 5.3动态范围
声发射信号检测的动态范围一般不小于70dB。 5.4通道间串扰
90dB信号激励时，通道间串扰一般不大于30dB。 5.5波形参数
波形参数测量值的最大允许误差见表1。
2 JJF1505—2015
表1波形参数测量值的最大允许误差参数名称
最大允许误差 ±1. 0 dB ±1. 5 dB ±10 % ±10 %
序号
信号幅度 > 60 dB ≤ 60 dB 80 dB 80 dB 80 dB
信号幅度
1
2 3 4
持续时间上升时间振铃计数
±5 %
注：以上技术要求不用于合格判定，仅供参考。 6 校准条件
6.1环境条件
温度：（23士10）℃；相对湿度：（60士30）%。
6.2测量标准及其他设备
1）函数信号发生器频率范围不小于10MHz，能够输出模拟声发射波形、猝发音波形以及正弦连续信
号，具备手动触发功能。输出信号在20kHz～1MHz范围内的频率最大允许误差： ±1%。
2）数字示波器带宽不小于40MHz，通道数至少2个，A/D位数不少于8位（bit）。 3）精密衰减器工作频段至少覆盖20kHz～1MHz，最大衰减值不小于60dB，最小分辨力优于
0.1dB，衰减值最大允许误差：士0.1dB。
4）数字交流电压表 20kHz1MHz频率范围，10mV～10V交流电压有效值的最大允许误差：
±2.5%。
5）参考前置放大器频率范围至少覆盖20kHz～1MHz，至少包括0dB和40dB两个挡位，增益最大
允许误差：士0.5dB。
7 校准项目和校准方法
7.1 校准项目
声发射检测仪的校准项目见表2。
3
