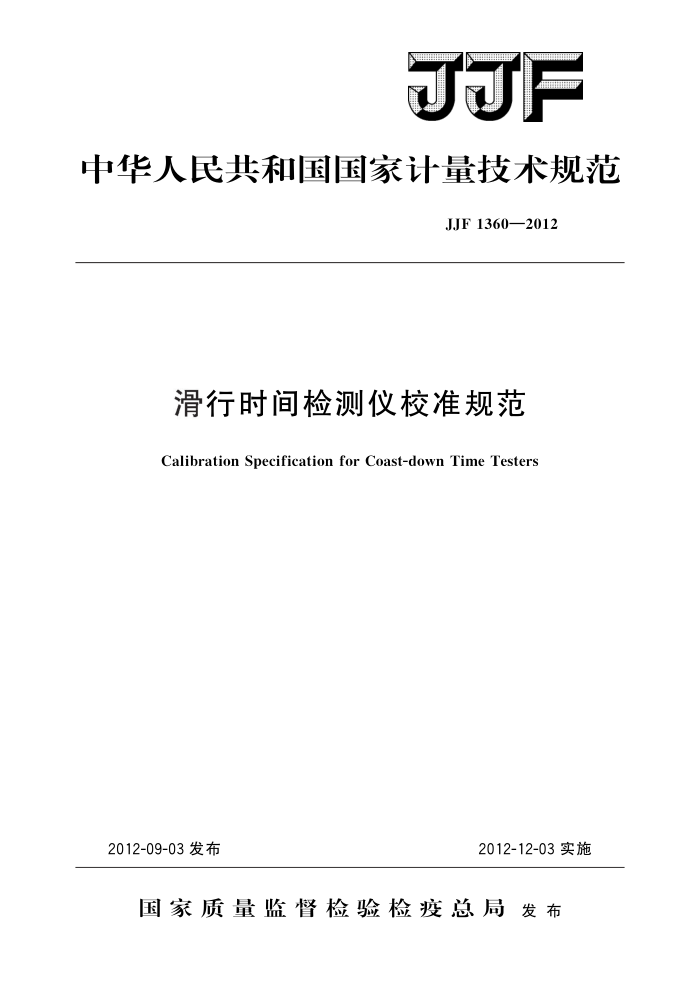

F
中华人民共和国国家计量技术规范
JJF1360—2012
滑行时间检测仪校准规范
Calibration Specification for Coast-down Time Testers
2012-12-03实施
2012-09-03发布
国家质量监督检验检疫总局发布 JJF1360—2012
滑行时间检测仪校准规范
JJF 1360—2012
Calibration Specification for
Coast-down Time Testers
归口单位：全国时间频率计量技术委员会主要起草单位：河南省计量科学研究院参加起草单位：石家庄华燕交通科技有限公司
本规范委托全国时间频率计量技术委员会负责解释 JJF1360—2012
本规范主要起草人：
朱卫民 （河南省计量科学研究院）崔广新 （河南省计量科学研究院）
参加起草人：
陈南峰 （石家庄华燕交通科技有限公司）卫 平 （河南省计量科学研究院） JJF1360—2012
录
目
引言 1 范围· 2 引用文件. 3 术语和计量单位· 4 概述···
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (5) (6) (8) (12)
计量特性 5.1 速度测量误差· 5.2滑行时间测量误差 5.3 采样器转动轮直径? 6校准条件. 6.1环境条件.. 6.2校准用标准器及配套设备 7 校准项目和校准方法 7.17 校准项目 7.2 校准方法 8校准结果表达 8.1 校准数据处理· 8.2 校准证书· 9复校时间间隔附录A 推荐的校准证书内容附录B校准结果的不确定度评定实例附录C扫频信号发生器扫频时间测量方法
5
- JJF1360—2012
引言
本规范依据JJF1071—2010 ）《国家计量校准规范编写规则》编制。 本规范为首次制定
II JJF1360—2012
滑行时间检测仪校准规范
1范围
本规范适用于汽车排气污染物检测用底盘测功机校准用滑行时间检测仪的校准。
2 引用文件
本规范引用了下列文件： JJF1001一2011通用计量术语及定义 JJF1059—1999测量不确定度评定与表示 JJF1180一2007时间频率计量名词术语及定义 JJF1221—2009 汽车排气污染物检测用底盘测功机校准规范 GB3102.1一93空间和时间的量和单位凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
本规范采用JJF1001一2011《通用计量术语及定义》中有关的术语和定义， GB3102.1一93《空间和时间的量和单位》中规定的量和单位及以下术语和定义 3.1滑行时间coast-downtime
在汽车排气污染物检测用底盘测功机滑行试验中，在规定的加载情况下，汽车排气污染物检测用底盘测功机的滚筒从一个速度滑行变化到另一个速度所用的时间。
注：滑行时间分为理论计算滑行时间和实际测量滑行时间。
4概述
滑行时间检测仪主要用于对汽车排气污染物检测用底盘测功机滑行试验的滑行时间的测量，并通过和理论滑行时间的比较对汽车排气污染物检测用底盘测功机的基本惯量、恒加载滑行时间、变加载滑行时间等参数进行校准。
滑行时间检测仪主要由接触式速度采样器和数据控制处理部分组成。接触式速度采样器为带有光电传感器的转动轮，使用时把接触式采样器的转动轮可靠地接触在被检测汽车排气污染物检测用底盘测功机的滚筒上：汽车排气污染物检测用底盘测功机滚筒转动时，借助于摩擦力带动滑行时间检测仪接触式速度采样器的转动轮旋转，从而带动光电编码器旋转。通过测量光电编码器发出的脉冲信号频率可计算出汽车排气污染物检测用底盘测功机滚筒的速度，并可记录不同速度区间滑行试验所用时间，即为滑行时间。
5计量特性 5.1速度测量误差
I JJF1360—2012
测量范围：0.1km/h~130km/h 最大允许误差：±0.04km/h（0.1km/h~20km/h）；
±0.2%（20km/h~130km/h)。
5.2滑行时间测量误差
测量范围：0.1s～150s; 最大允许误差：士3ms。
5.3采样器转动轮直径
最大允许误差：士0.05mm。 注：以上指标不是用于合格性判别，仅供参考。
6校准条件 6.1环境条件
环境温度：10℃30℃；相对湿度：30%~90%。
6.2校准用标准器及配套设备 6.2.1扫频信号发生器
频率范围：20Hz～5MHz，输出频率准确度1×10-6；扫频时间范围：（0～150）S，输出扫频时间准确度1×10-5（扫频信号发生器扫频
时间的测量方法见附录C）。 6.2.2转速频率计
测量范围：（0.1～105）r/min；最大允许误差：1×10-6。 6.2.3标准转速台
速度标称值：30km/h；每分钟稳定度：土0.1km/h。 6.2.4长爪游标卡尺
测量范围：（0~300）mm；最大允许误差：土0.02mm。 校准项目和校准方法
7
7.1校准项目
滑行时间检测仪校准项目见表1。
表1# 校准项目一览表
序号 1 2 3
校准项目速度测量误差滑行时间测量误差采样器转动轮直径
7.2校准方法 7.2.1速度测量误差 7.2.1.1: 如图1所示，用磁力座将接触式速度采样器固定在转速台架上，调节接触式 2 JJF1360—2012
速度采样器的压紧弹簧使接触式速度采样器的转动轮和转速台的滚筒紧密接触，无相对滑动和跳动，将转速频率计的光电头对准接触式速度采样器的边缘（采样器的边缘每圈均匀分布十个反光点），驱动转速台使速度约为30km/h。记录转速频率计的转速值n，由式（1）计算出转速台的速度，记录滑行时间检测仪显示的速度值，测量三次，分别由式（2）计算出滑行时间检测仪的速度测量误差，取误差大的值作为校准结果。
o=0.006n元D
(1)
式中： 。——由转速频率计的值计算出的速度标准值，km/h; n 转速频率计的值，r/min； D一一滑行时间检测仪速度采样器转动轮的直径，m。
==×100%
(2)
Vo
式中： Vo- 由转速频率计的值计算出的速度标准值，km/h；
滑行时间检测仪的速度显示值，km/h。
0
转速频率计探头
被检滑行时间检测仪速度采样器
转速台驱动
转速台滚筒
图1标准转速台法测量速度误差
7.2.1.2如图2所示，连接扫频信号发生器和滑行时间检测仪校准端，扫频信号发生器选择频率输出。
扫额信号发生器
滑行时间检测仪
图2测量滑行时间误差、标准信号法测量速度误差
7.2.1.3由式（3）计算出速度;分别为5km/h、20km/h、50km/h、100km/h对应的频率值f。
f; = U;·N
(3)
3.6元D
式中： U; - 扫频信号发生器设定输出的标准速度值，km/h； f:扫频信号发生器输出频率值，Hz; N- 编码器每转的脉冲数； D - 速度采样器转动轮的直径，m。
7.2.1.4: 扫频信号发生器分别输出5km/h、20km/h、50km/h、100km/h对应的频
3
