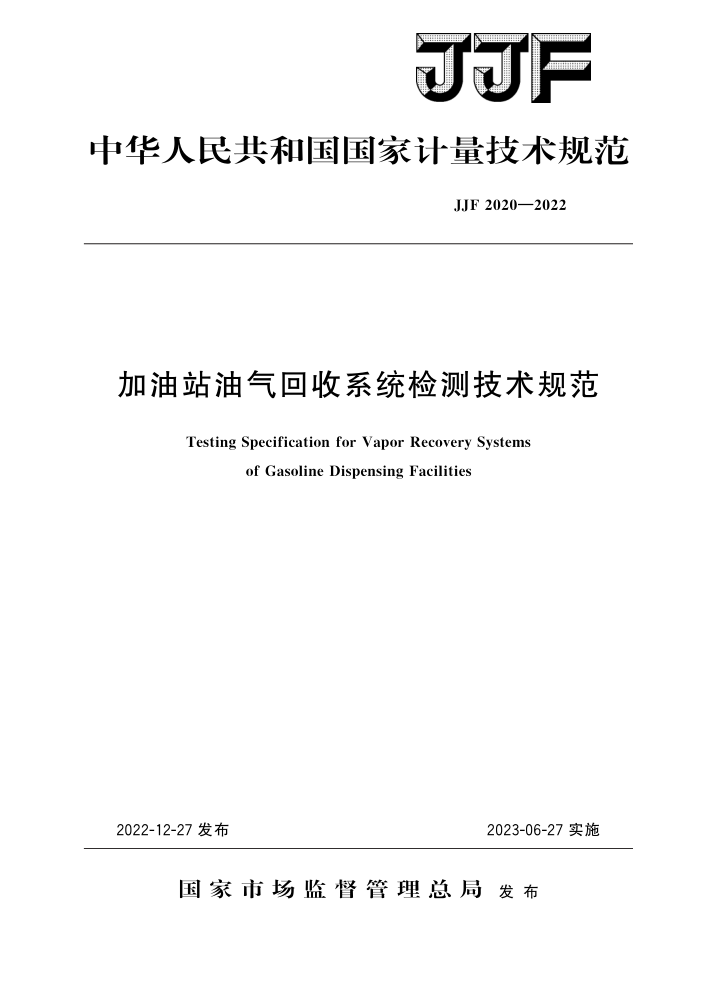

JJF
中华人民共和国国家计量技术规范
JJF 2020—2022
加油站油气回收系统检测技术规范
Testing Specification for Vapor Recovery Systems
of Gasoline Dispensing Facilities
2022-12-27发布
2023-06-27实施
国家市场监督管理总局发布 JJF2020—2022
加油站油气回收系统
检测技术规范
JJF 2020—2022
Testing Specification for Vapor Recovery Systems of Gasoline Dispensing Facilities
归口单位：全国流量计量技术委员会液体流量分技术委员会主要起草单位：重庆市计量质量检测研究院
北京市计量检测科学研究院
参加起草单位：北京三盈联合石油技术有限公司
托肯恒山科技（广州）有限公司正星科技股份有限公司贵州省计量测试院
本规范由全国流量计量技术委员会液体流量分技术委员会负责解释 JJF2020—2022
本规范主要起草人：
李霞（重庆市计量质量检测研究院）史去非（北京市计量检测科学研究院）
刘亚辉（重庆市计量质量检测研究院）
参加起草人：
蔡红璞（北京三盈联合石油技术有限公司）张材［托肯恒山科技（广州）有限公司李一（正星科技股份有限公司) 王 俊（贵州省计量测试院） JJF2020—2022
目
录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (5) (6) (7) (8) (9) (9) (10) (11) (15) (16)
范围· 2 引用文件 3术语和计量单位 3.1 术语· 3.2 计量单位 4概述 4. 1 构造 4.2 工作原理 4.3 用途· 5结构和功能性要求 5.1通用要求· 5.2 管线与接口要求·· 5.3加油机要求 5.4储油罐要求… 6 技术性能要求. 6.1 密闭性 6.2液阻· 6.3 气液比· 7检测条件 7.1检测环境条件. 7.2测量仪器及配套设备
1
检测方法·
8
8.1 结构和功能性检查· 8.2 密闭性检测.· 8.3 液阻检测 8.4 气液比检测·· 9 检测结果表达 10 复测时间间隔附录A 油气回收系统密闭性最小剩余压力限值附录B油气回收系统检测原始记录参考格式附录C 报告（内页）参考格式附录D 测量不确定度评定示例
I JJF2020—2022
引
言
本规范参照GB20952一2020《加油站大气污染物排放标准》、HJ/T431一2008 《储油库、加油站大气污染治理项目验收检测技术规范》、GB50156一2012《汽车加油加气站设计与施工规范》和JJG443一2015《燃油加油机》的技术要求，并结合我国加油站油气回收系统的生产、使用和检测现状编制而成。其格式要求参照JJF1071一2010 《国家计量校准规范编写规则》，不确定度评定参照JJF1059.1一2012《测量不确定度评定与表示》。
本规范为首次发布，
Ⅱ JJF2020—2022
加油站油气回收系统检测技术规范
1范围
本规范适用于使用汽油（包括含醇汽油）介质的加油站油气回收系统密闭性、液阻和气液比的检测，其他介质的油气回收系统的检测可参照执行。
2引用文件
本规范引用了下列文件： JJG443燃油加油机 JJF1001一2011通用计量术语及定义 GB20952一2020加油站大气污染物排放标准 GB50156一2012汽车加油加气站设计与施工规范 HJ/T431一2008储油库、加油站大气污染治理项目验收检测技术规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
3.1术语
JJF1001一2011界定的以及下列术语和定义适用于本规范。 3.1.1油气vapor
加油站加油、卸油和储油过程中产生的挥发性有机物与空气的混合物。 ［来源：GB20952一2020，3.3，有修改]
3.1.2含醇汽油ethanolormethanolgasoline
含有10%及以下乙醇燃料的汽油（E10）或含有30%及以下甲醇燃料的汽油
（M30、M15等）。 3.1.3加油站油气回收系统vaporrecoverysystemsofgasolinedispensingfacilities
对加油站在储油和加油过程中产生的油气进行集中收集和储存的系统。 ［来源：GB20952一2020，3.6，有修改
3.1.4液阻dynamicbackpressure
凝析液体滞留在油气管线内或因其他原因造成气体通过管线时的阻力。 3.1.5密闭性tightness
加油站油气回收系统在一定气体压力状态下的密闭程度。 3.1.6气液比airtoliquidvolumeratio
加油时收集的油气体积与同时加入油箱内的汽油体积的比值。
3.1.7真空辅助vacuum-assist
加油站油气回收系统中利用真空发生装置辅助回收加油过程中产生的油气的方式。
1 JJF2020—2022
3.1.8压力/真空阀pressure/vacuumvalve
可调节储油罐内外压差，使储油罐内外气体相通的阀门。
3.l.9气液比调整器airtoliquidvolumeratioregulator
安装在加油站油气回收系统内，调节控制油气流量从而调节加油站油气回收系统气液比的装置。 3.2计量单位
加油站油气回收系统检测采用的计量单位如表1所示。
表1计量单位单位名称立方米
量的名称
单位符号 m
体积
升立方米每小时升每分钟帕 (斯卡)
L m" /h L/min Pa kPa ℃ K S min h
流量
压力
千帕摄氏度开尔文秒分小时
温度
时间
概述 4.1构造
4
加油站油气回收系统（以下简称油气回收系统）一般由带油气回收功能的加油机、 同轴加油软管、真空泵、气液比调整器、油气管道、储油罐、压力/真空阀（P/V阀）、 卸油管道等部件组成。 4.2工作原理
油气回收系统的工作原理如图1所示。其工作时，将加油时产生的油气，在真空泵的作用下，利用加油枪上的回气孔通过油气管道回到储油罐内，达到油气收集的目的影响该系统油气回收效果的主要技术指标为密闭性、液阻、气液比等参数。
2 JJF2020—2022
加油机
气液比调整器
P/V阀
真空泵
油气管道（至油罐车） &
加油枪
&
汽车
油气管道输油管道
& 卸油管道
储油罐
图1油气回收系统工作原理图
4.3用途
将加油站在储油和加油过程中产生的油气，通过密闭方式收集并送人储油罐进行储存，以防止油气排放造成环境污染
5结构和功能性要求
5.1通用要求 5.1.1油气回收系统安装应符合GB50156一2012的要求并无渗漏。 5.1.2相关电气设备应满足所处区域的防爆要求并具有相应的防爆标识或防爆合格证。 5.2管线与接口要求 5.2.1加油机底盆处应具有带切断阀的油气回收三通检测接口，管线与接口的设置应满足现场检测要求。 5.2.2油气回收管线的坡度、直径及相关连接件应符合GB20952一2020的要求。 5.2.3若油气回收管线上使用了单向阀或采用的真空辅助装置使气体在装置中不能反向导通，则应设置一段带切断阀的短接管路。 5.2.4 所有油气管线排放口应按GB50156一2012的要求设置P/V阀。P/V阀下端具有切断阀，P/V阀和切断阀之间应具有压力检测接口。P/V阀应在设置的压力下正常工作。 5.3加油机要求 5.3.1具有油气回收功能的加油机的封印应完整。 5.3.2具有油气回收功能的加油机应符合加油机计量准确度要求。 5.3.3加油枪油品出口与油气回收进口之间的距离应不小于35mm。 5.3.4加油机加油时油气回收系统应正常工作。 5.4储油罐要求
应具备有效的储油罐容积表，并采用电子式液位计或量油尺获得储油罐液位，所使用的计量器具应具有有效的检定/校准证书。
3
