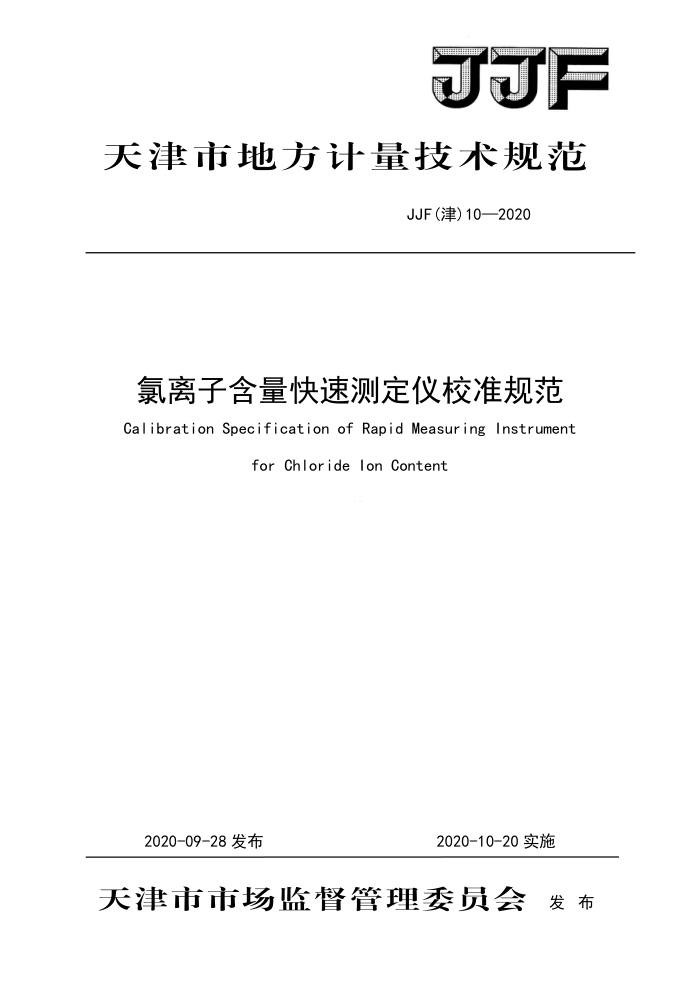

JJF(津)10—2020
氯离子含量快速测定仪 Calibration Specification of Rapid
JJF(津)10-2020
MeasuringInstrument for
Chloride lon Content
归口单位：天津市市场监督管理委员会
起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF（津）10—2020
本规范主要起草人：
李红亮郭知明 （天津市计量监督检测科学研究院）李君 （天津市计量监督检测科学研究院电子仪表实验所）
（天津市计量监督检测科学研究院）
参加起草人：
常子栋白玉洁孙银合付迪 （天津市计量监督检测科学研究院电子仪表实验所）
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院） JJF（津）10—2020
目 录
引言 1 范围· 2 引用文件· 3 概述· N
(II) (1) (1) ..(1) (2) ...(2) .(2) (2) ...(2) .(2) (2) ...(3) (3) (3) ..(3) .(4)
计量特性· 5 校准条件· 5. 1 环境条件： 5.2 校准用计量器具及配套设备 6. 校准项目和校准方法 6. 1 显示分辨力· 6.2 电计电位示值误差 6.3 电计电位示值重复性. 6. 4 响应时间· 6.5 仪器示值 6.6 仪器示值重复性·
校准结果的表达·· 8复校时间间隔附录A 校准记录推荐格式附录B 校准结果内页推荐格式· 附录C 仪器示值误差测量不确定度的评定
(4) ·..5)
(7) (8)
1 JJF（津）10—2020
引言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》编写。
本规范的技术指标参考了JJG119-2018《实验室pH（酸度）计》、JJG757-2018《实验室离子计》、JGJ/T322-2013《混凝土中氯离子含量检测技术规程》、JTS/T236-2019《水运工程混凝土试验检测技术规范》。
本规范为首次制定
II JJF（津）10—2020
氯离子含量快速测定仪校准规范
1范围
本规范适用于基于离子选择性电极法原理直接测量的氯离子含量快速测定仪（以下简称仪器）的校准。
引用文件
2
本规范引用了下列文件： JJG119-2018 实验室pH(酸度)计 JJG757-2018 实验室离子计 JGJ/T322-2013 混凝土中氯离子含量检测技术规程 JTS/T236- -2019水运工程混凝土试验检测技术规范凡是注明日期的引用文件，仅注明日期的版本适用于本规范。凡是不注明日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。 3 概述
基于离子选择性电极法（lor nic Selective Electrode ISE)的氯离子含量快速测定仪，一般由电计部分和氯离子选择电极组成，通过测量氯离子选择电极的电位值来确定溶液中的氯离子含量。 氯离子选择电极的电 位E与氯离子含量c的关系符合能斯特方程:
2.3026RT
1g(c)
(1)
E=E.
nF
式中：E。一标准电极电位， mV;
R一气体常数，8.3144J/(K·mol) T一热力学温度，K； F一法拉第常数，9.6485×10c/mol； n一电极反应中电子转移数，1。
2.3026RT称为电极电位的理论斜率，用k表示，则式（1）可表示为：
式（1）中， E=E。-klg(c)
nF
由此可知，电极电位E与氯离子含量c的对数呈线性关系。通过测量已知氯离子含量溶液的电极电位，用线性回归分析可求得E。与k的最佳估计值，即确定了E与1g(c)之间的标准曲线。则对于氯离子含量未知的溶液，根据测得的电极电位值，即可通过标准
1 JJF（津）10—2020
曲线计算出相应氯离子含量c。
计量特性
4
仪器计量特性见表1。
表1氯离子含量快速测定仪计量特性计量性能
技术要求 ≤1mV ±2. 0%FS Om ≤2min ±10% ≤3%
显示分辨力电计电位示值误差电计电位示值重复性
响应时间仪器示值误差仪器示值重复性
注：以上指标不是用于合格性判别，仅供参
校准条件
5
5.1环境条件 5. 1.1 环境温度： (15~35)℃ 5.1.2相对湿度： ≤80 5.1.3仪器应平稳地放在 5.2校准用计量器具及配套设备 5.2.1pH计检定仪（以下简称检定仪）：准确度等级0.0006级。 5.2.2有证标准物质：国家有证标准物质，浓度为0.lmo1/L氯离子标准溶液，相对扩展不确定度不大于0.2%（k-2） 5.2.3容量瓶、吸量管：A级， 5.2.4 秒表：经检定合格，分度值不大于0.1s。 6 校准项目和校准方法 6.1显示分辨力
仪器通电，打开仪器mV挡，读取最小显示位数。 6.2电计电位示值误差
将检定仪与仪器电计部分连接，根据仪器说明书选择mV挡测量方式，断开检定仪高阻，通过检定仪向仪器输入标准电位信号，按照土0、土10mV、土50mV、土100mV、 2 JJF（津）10—2020
土200mV、土300mV直至最大测试量程，每个校准点分别按输入增加和输入减少各做一次并记录数据求得测量结果平均值。电位示值误差计算公式（2）如下：
E-Eb ×100% E.
AE
(2)
式中：AE一电计电位示值误差，%FS；
E一电计电位示值平均值，mV； E，一标准电位示值，mV； E一仪器满量程电位值，mV。
6.3电计电位示值重复性
将检定仪与仪器电计部分连接，连接高阻（1GQ），mV测量方式，向仪器输入+300mV 标准电位值，测量6次并记录数据。
电计电位示值重复性计算公式（3）如下：
Z(B, - )2
(3)
S=
n-1
式中：E一电计电位测量值，mV；
E'一电计电位示值平均值，mV。 同样操作方法，输入-300mV电位标准值，测量6次并记录数据，按上面公式计算
s。电计电位示值重复性选择s和s中最大值。 6.4响应时间
将仪器电极放入到0.0001mo1/L氯离子标准溶液中，用秒表测量仪器示值达到标准值的90%时所用时间并记录，重复测量3次，取3次测量结果算术平均值为响应时间t。 6.5仪器示值误差
仪器按照说明书校准方法校准后，用仪器测量0.001mo1/L氯离子标准溶液，测量3 次并记录数据。
仪器示值误差计算公式（4)如下：
- C。× 100% C.
AC :
(4)
式中：△C一仪器示值误差，%；
c一仪器测量值的平均值，mol/L； C一氯离子标准溶液的标准值，mol/L。
6.6仪器示值重复性
按照6.5操作对仪器校准后，用仪器连续测量0.001mo1/L氯离子标准溶液6次并记录数据。仪器示值重复性计算公式（5）如下：
3
