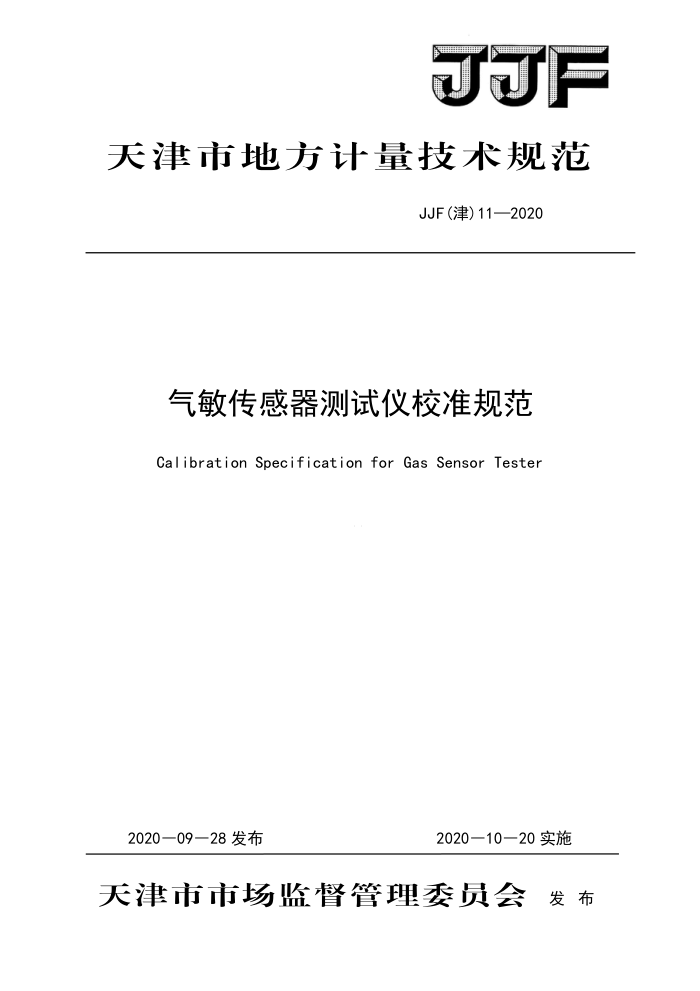

JJF
天津市地方计量技术规范
JJF(津)11—2020
气敏传感器测试仪校准规范
Calibration Specification for Gas Sensor Tester
2020—09—28发布
2020—10—20实施
天津市市场蓝督管理委员会 发布 JJF（津）11—2020
气敏传感器测试仪校准规范
JJF（津）11-2020
Calibration Specification for Gas Sensor Tester
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
参加起草单位： 北京中聚高科科技有限公司
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)11—2020
本规范主要起草人：
王志鹏郭知明姚尧
（天津市计量监督检测科学研究院）（天津市计量监督检测科学研究院）（天津市计量监督检测科学研究院）
参加起草人：
孙银合白玉洁徐冬梅
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院） (北京中聚高科科技有限公司） JJF（津）11—2020
目 录
引言 1范围 2概述· 3计量特性·· 3.1电流输出误差 3.2电压输出误差 3.3电阻测量误差 4校准条件· 4.1环境条件. 4.2测量标准· 5校准项目和校准方法 5.1校准点的选择· 5.2电流输出误差或电压输出. 5.3 电阻测量误差· 6 校准结果表达· 复校时间间隔附录A气敏传感器测试仪校准记录（推荐）附录B校准证书内页格式（推荐）附录C电流输出误差测量不确定度评定· 附录D 电压输出误差测量不确定度评定· 附录E电阻测量误差测量不确定度评定
(
X
(10) JJF(津)112020
引 言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》编写。
本规范的制定参考了GB/T15653-1995 5《金属氧化物半导体气敏元件测试方法》 JB/T11623-2013《平面厚膜半导体气敏元件》等技术标准。
本校准规范为首次发布。
II JJF（津）11—2020
气敏传感器测试仪校准规范
1范围
本规范适用于电阻型半导体气敏传感器测试仪的校准。
2 概述
气敏传感器测试仪（以下简称“仪器”）主要用于测试半导体气敏传感器的性能，如进行灵敏度分析、选择性分析等。仪器主要由气室、测量系统、数据采集与传输系统等组成。 3计量特性 3.1 电流输出误差
不超过土2mA 3.2电压输出误差
不超过±0.05V。 3.3电阻测量误差
不超过读数的±0.5%。 注：以上指 标不用于！ 合格性判别， 仅做参
4 校准条件 4. 1 环境条件 4.1.1环境温度： （15～35）℃，校准过程中温度变化不超过±2℃ 4. 1.2 相对湿度： 75% 4.1.3 供电电源： 交流（220±22）V，（50±0.5）Hz。 4.1.4无明显机械振动，无电磁干扰，避免阳光直射被校准仪器 4.2测量标准 4.2.1数字多用表
最小分辨力：电流≤0.001mA，电压≤0.001mV。 最大允许误差：电流土0.01mA，电压土0.01mV。
4.2.2电阻箱：0.05级。 5校准项目和校准方法 5.1校准点的选择
一般根据用户的需要选择校准点。如无特殊要求，则在量程范围内均匀选择6个校准点。 5.2电流输出误差或电压输出误差
1 JJF（津）11—2020
仪器按使用说明书的要求通电预热稳定后，按图1连接数字多用表与仪器。根据校准点调节仪器的输出值，记录数字多用表的示值，重复测量3次，按式（1）计算电流输出误差或电压输出误差。
= A -A
(1)
式中： AA A 仪器的电流或电压输出值，mA或V A 数字多用表3次测量结果的算术平均值，mA或V。
电流输出误差或电压输出误差，mA或V
0 0
0 数字多用表 O
仪器
图1仪器电流输出误差校准连接图
5.3电阻测量误差
仪器按使用说明书的要求通电预热稳定后，按图2连接电阻箱与仪器。根据校准点调节电阻箱的输出电阻值，记录仪器的测量值，重复测量3次，取算术平均值作为仪器的示值，按式（2）计算电阻示值误差。
R - Ro ×100%
(2)
AR=
Ro
式中：
AR 电阻测量误差； Ro 电阻箱的输出电阻值，k2 R. 仪器的示值，k2。
0 0
0 电阻箱 0
仪器
图2仪器电阻测量误差校准连接图
6校准结果表达
校准结果应在校准证书上反映。校准证书应至少包括以下信息： a）标题：“校准证书”； b）实验室名称和地址； c）进行校准的地点（如果与实验室的地址不同）； d）证书的唯一性标识（如编号）：页码及总页数的标识；
2 JJF（津）11—2020
e）客户名称和地址： f）被校对象的描述和明确标识： g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的
接收日期：
h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明： i）校准所依据的技术规范的标识，包括名称及代号； j）本次校准所用测量标准的溯源性及有效性说明； k）校准环境的描述： 1）校准结果及其测量不确定度的说明 m）对校准规范的偏离的说明： n）校准证书或校准报告签发人的签名、职务或等效标 o）校准结果仅对被校对象有效的声明； p）未经实验室书面批准，不得部分复制证书的声明。 复校时间间隔复校时间间隔的长短由仪器的使用情况、 使用者 仪器本身质量等诸因素所决定，
7
送校单位可根据使用情况自主决定复校时问间隔， 建议不超过1年。如果对仪器的测量数据有怀疑， 或仪器更换主要部件及维修后， 应对仪器重新校准。
