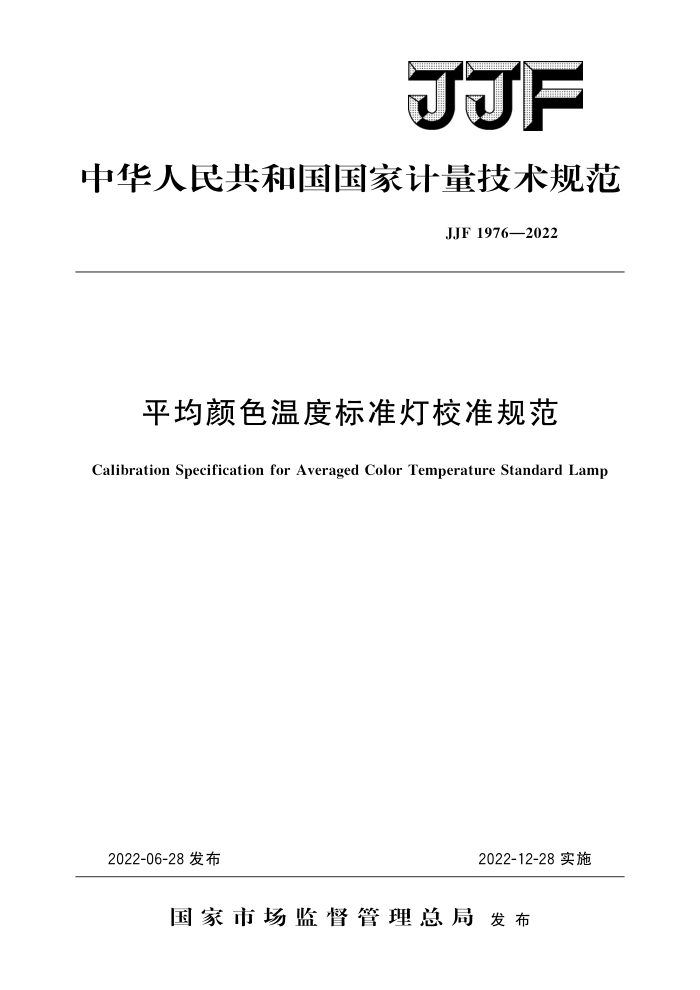

JJF
中华人民共和国国家计量技术规范
JJF1976—2022
平均颜色温度标准灯校准规范
Calibration Specification for Averaged ColorTemperature Standard Lamp
2022-06-28发布
2022-12-28实施
国家市场监督管理总局发布 JJF1976—2022
平均颜色温度标准灯校准规范
JJF 1976—2022
Calibration Specification for
Averaged Color Temperature Standard Lamp
归口单位：全国光学计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：陕西省计量科学研究院
深圳市计量质量检测研究院
本规范委托全国光学计量技术委员会负责解释 JJF1976—2022
本规范主要起草人：
刘慧 (中国计量科学研究院) 赵伟强（中国计量科学研究院）刘建 (中国计量科学研究院）
参加起草人：
李奕（陕西省计量科学研究院）李向召（深圳市计量质量检测研究院）张晓颖（陕西省计量科学研究院） JJF1976—2022
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (4) (4) (4) (6) (6) (7) (8) (10) (13)
范围· 2 引用文件· 3
1
术语和计量单位· 概述.· 计量特性·
4
5
5.1平均颜色温度： 6校准条件 6.1环境条件 6.2测量标准及校准设备.· 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法· 8校准结果· 9
复校时间间隔· 附录A校准证书内页格式附录B原始记录格式（推荐）附录C平均颜色温度标准灯校准结果不确定度评定示例附录 D 光源（相关）色温的计算方法
- JJF1976—2022
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1032《光学辐射计量名词术语及定义》、JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1976—2022
平均颜色温度标准灯校准规范
1范围
本规范适用于积分球光谱辐射计测量光源在4元球面度空间发光的平均颜色温度，灯具的平均颜色温度的测量也可参照本规范执行
2 引用文件
本规范引用了下列文件： JJG213一2003分布（颜色）温度标准灯 GB/T24824一2009普通照明用LED模块测试方法 IESLM-79固态照明产品（发光二极管）电参数和光度参数测量（Electricaland
Photometric Measurements of Solid-StateLighting Products)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位 3.1辐射通量的光谱密集度spectralconcentrationofradiantflux
在波长入处，包含入的波长区元d入内的辐射通量d（入）除以该区元之商，即
d（) da
Φ（入)=
注：其符号为Φ，（>），SI单位为W·m-1，在可见辐射波段常用单位为W·nm-1或mW·nm-1。
4概述
平均颜色温度标准灯是用来保存和传递平均颜色温度量值的计量器具，是特制的或特别挑选的白炽灯、溴钨灯或其他适宜作为标准灯的4元球面度发光的光源，适于在积分球光谱辐射计中使用。光源在4元球面度各空间发出的光辐射其光谱组成不尽相同，即不同方向有不同的颜色温度，因此需要测量光源发出总辐射通量的平均颜色温度。
5计量特性
5.1平均颜色温度
平均颜色温度标准灯点燃后所发射的光谱在可见光范围（380～780）nm内呈连续分布，其额定平均颜色温度为（2700～3000）K。
注：此项指标不用于合格性判别，仅供参考。
1 JJF1976—2022
6校准条件
6.1环境条件 6.1.1环境温度：（23士3）℃；相对湿度：≤70%。 6.1.2环境应清洁，无腐蚀性气体，周围无影响仪器正常工作的粉尘、震动和电磁场的干扰。 6.2测量标准及校准设备 6.2.1平均颜色温度标准灯组
平均颜色温度标准灯组由不少于3只标准灯组成，额定平均颜色温度在（2700～
3000）K间，灯组内各灯之间的平均颜色温度偏差应小于4K，灯组平均颜色温度的扩展不确定度U≤12K（k=2）。 6.2.2校准装置
校准装置由积分球、光谱辐射计、供电与电测仪器等组成（图1）。
2 3 9
5
8
617
图1平均颜色温度校准装置示意图
1一积分球球体；2一标准灯（被测灯）；3一挡屏；4一平面余弦校正器；
5一快门；6一光纤；7一光谱辐射计；8一供电与电测仪器
6.2.2.1积分球
积分球为一中空球壳，其赤道线上开有一个窗口。校准150W（含）以下的标准灯时，所用积分球的直径不得小于0.5m，校准（200～500）W的标准灯时，所用积分球的直径不得小于1.5m，校准1000W的标准灯时，所用积分球的直径不得小于 2.0m。球壳应采用不易变形、不易受环境影响的材料制成。球壳内表面应为一完整球面，不应有裂痕和凹凸不平等缺陷，密闭性良好。球的内壁和球内物件如挡屏、导线、 灯座等应均匀涂上白色漫反射涂料。在涂料明显变色、脱落和污染时应重新喷涂。球内设置的与测量有关的物件的表面积和件数应减小到最小。
球内设置的挡屏，其大小应遮住窗口，使之不被来自光源的光线（包括玻壳上的散射光和反射光）直接照射即可；其中心应位于球心与窗口中心的连线上，距离球心
2
球半径处，且挡屏表面应与此连线垂直。
3
在积分球的赤道线上开一个窗口（小圆孔），圆孔上嵌一块漫透射良好的平面余弦
2 JJF1976—2022
校正器，该校正器可采用双面毛玻璃或毛面乳白玻璃，其向球内的一面应与球的内表面相截。 6.2.2.2光谱辐射计
用于测量平均颜色温度标准灯的（相对）光谱功率分布或（相对）总光谱总辐射通量。采用光栅或棱镜作为色散器件，面阵CCD或光电探测器作为接收器件，最小输出带宽≤5nm，最小采样间隔≤5nm，波长示值最大允许误差士0.5nm，波长范围不小于（380~780）nm。 6.2.2.3供电电源及电测仪表
采用直流稳流/稳压电源或交流稳压电源供电。电源的最大输出电压和输出电流均应分别不小于工作电压和工作电流的1.5倍，电源稳定性和电测仪表等级的要求见表1。电压必须从灯端测量（四线法连接），按图2或图3所示的电路图供电和测量电流及电压。
表1F 电源稳定性和电测仪表等级的要求
电源
供电方式
电测仪表
直流稳流/稳压电源
直流
不低于0.02级
10min内变化率不大于0.02%
交流稳压电源
交流
不低于0.1级
10min内变化率不大于0.1%
电压测量仪表
灯
直流稳流稳压电源
标准电阻 w
电压测量仪表图 2 直流供电与电测电路图
交流稳压电源及调压器
交流稳压电源
数字功率表
图3交流供电与电测电路图
3
