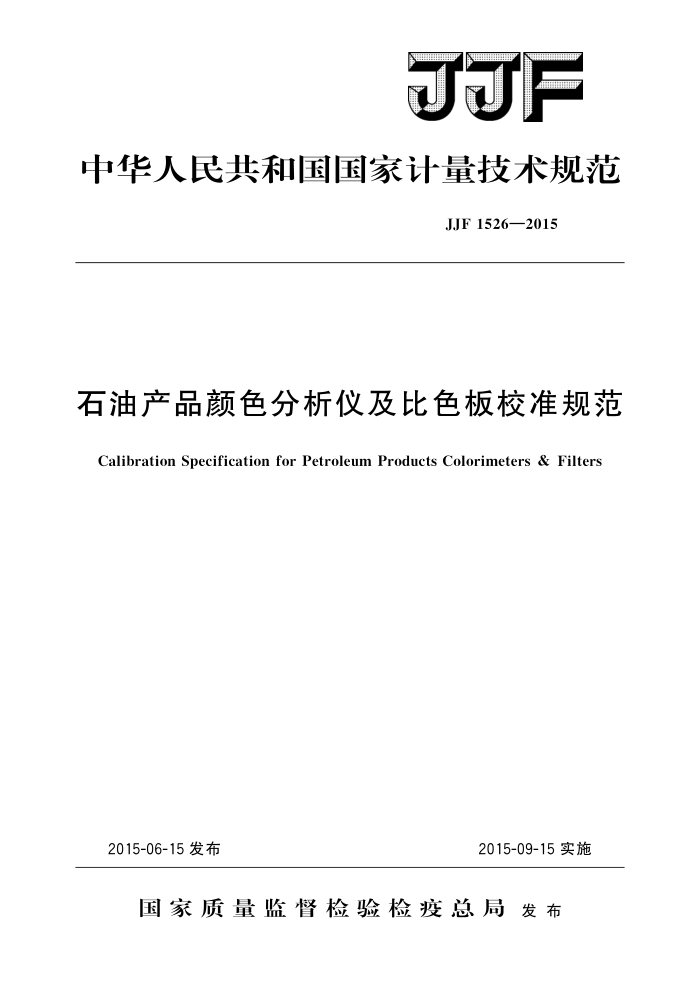

JF
中华人民共和国国家计量技术规范
JJF1526—2015
石油产品颜色分析仪及比色板校准规范
Calibration Specification for Petroleum Products Colorimeters & Filters
2015-09-15实施
2015-06-15发布
国家质量监督检验检疫总局发布 JJF1526—2015
石油产品颜色分析仪及
比色板校准规范
JJF 1526—2015
Calibration Specification for Petroleum
Products Colorimeters & Filters
归口单位：全国光学计量技术委员会主要起草单位：辽宁省计量科学研究院
中国计量科学研究院中国测试技术研究院
本规范委托全国光学计量技术委员会负责解释 JJF1526—2015
本规范主要起草人：
艾明泽（辽宁省计量科学研究院）林延东（中国计量科学研究院）李晓滨 （中国测试技术研究院）
参加起草人：
王舵 （辽宁省计量科学研究院）李让（辽宁省计量科学研究院）马煜（中国计量科学研究院） JJF1526—2015
目 录
引言 1 范围· 2 引用文件 3 概述· 3.1石油产品颜色分析仪 3.2赛波特比色计.··.. 4计量特性·. 4.1石油产品颜色分析仪和赛波特比色计的计量特性· 4.2石油产品颜色分析仪比色板计量特性： 4.3 赛波特比色计比色板计量特性.. 5校准条件. 5.1校准环境 5.2标准器及其他设备 6校准项目和校准方法·. 6.1 校准前检查 6.2 仪器波长误差 6.3 仪器波长重复性· 6.4 仪器透射比误差.·· 6.5 仪器透射比重复性·. 6.6 仪器色度误差· 6.7 仪器色度重复性· 6.8 石油产品颜色分析仪比色板色度误差 6.9 赛波特比色计比色板色度误差·· 7 校准结果表达 8 复校时间间隔附录A校准记录推荐格式附录 B 校准证书内页推荐格式附录 C 比色板测量不确定度评定示例附录 D 全自动石油比色计测量不确定度评定示例附录E 赛波特比色计光源要求附录F 石油产品比色仪（目视类）技术条件附录 G 本规范与SH/T0168色号的对照关系
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (6) (7) (10) (11) (15) (18) (19) (20)
I JJF1526—2015
引言
本规范是依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》，并参照（部分采用） ASTM1500—2007石油产品颜色测定法（StandardTestMethodforASTMColorof PetroleumProducts）、ASTM156一2012石油产品赛波特颜色测定法（StandardTest MethodforSayboltColorofPetroleumProducts）、GB/T654o《石油产品颜色测定法》、 GB/T3555《石油产品赛波特颜色测定法》的规定而制定的。
本规范校准的主要项目有：仪器波长误差；一仪器波长重复性；一仪器透射比误差；一仪器透射比重复性；一仪器色度误差；一仪器色度重复性；一石油产品颜色分析仪比色板色度误差；一赛波特比色计比色板色度误差。 本规范为首次制定。
II JJF1526—2015
石油产品颜色分析仪及比色板校准规范
1范围
本规范适用于石油产品颜色分析仪及比色板、赛波特比色计及比色板的校准。
2 引用文件
本规范引用下列文件： JJG 178 3《紫外、可见、近红外分光光度计》 JJG 867 《光谱测色仪》 GB/T 3555 《石油产品赛波特颜色测定法》 GB/T 6540 《石油产品颜色测定法》 ASTM156 《石油产品赛波特颜色测定法》（StandardTestMethodforSaybolt
Color of Petroleum Products)
ASTM1500 《石油产品颜色测定法》（StandardTestMethodforASTMColorof Petroleum Products)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述 3.1石油产品颜色分析仪
石油产品颜色分析仪（以下简称仪器）是测定各种润滑油、煤油、柴油、石油蜡等石油产品颜色的仪器，可分为自动仪器和目视仪器。石油产品的颜色分为16个色号，从浅到深依次为0.5，1.0，1.5，2.0，2.5，3.0，3.5，4.0，4.5，5.0，5.5，6.0， 6.5,7.0,7.5,8.0.
自动仪器主要由光源、分光系统、样品室、检测系统等部分组成。可以满足0.0～
8.0范围的色度测定。
目视仪器主要由光源、标准色盘、棱镜和观察目镜等部分组成，并附有比色管。测定时将拟测定的石油产品试样注人比色管内，然后放入仪器测试样品室内，仪器光源滤色后经棱镜的折射和反射分别均匀照射在色盘的比色板和比色管上，通过观察目镜与比色板相比较，以确定其色度色号。 3.2赛波特比色计
赛波特比色计是测定未染色的车用汽油、航空汽油、喷气燃料、石脑油、煤油、白油及石油蜡等精制石油产品颜色的仪器。通过比较样品液柱与比色板的颜色来测量色度，当透过试样液柱与比色板观测对比时，测得与三种比色板之一最接近时的液柱高度数值，通过该值可查出赛波特颜色号。赛波特颜色号规定为一16（最深）～十30（最浅）。主要由样品标准管、光学系统、光源、标准色板等部分组成。
1 JJF1526—2015
4计量特性
4. 1 石油产品颜色分析仪和赛波特比色计的计量特性
石油产品颜色分析仪和赛波特比色计的计量性能要求见表1。
表1计量性能要求
石油产品颜色分析仪
赛波特比色计技术指标
序号
校准项目
技术指标
自动类 ±5.0 nm ≤3.0nm ±2.0% ≤1.0%
目视类
自动类 ±5.0 nm ≤3.0nm ±2.0% ≤1.0%
目视类
1
仪器波长误差
2 仪器波长重复性 3 仪器透射比误差 4 仪器透射比重复性 5
±0.01(，y)
±0.01 (r，y) 土0.3个色号 ≤0.005(r，y)
不大于0.5个色号
不大于2个色号
仪器色度误差
土2个色号 ≤0.005(r，y)
不大于0.5个色号
不大于1个色号
6 仪器色度重复性
0.1个色号
1个色号
注：使用色度标准油校准自动类仪器的色度参数时，石油产品颜色分析仪应采用33mm比色皿，赛波特比色计应采用100mm比色皿。 4. 2 石油产品颜色分析仪比色板计量特性
石油产品颜色分析仪比色板计量特性要求见表2。
表2石油产品颜色分析仪比色板计量特性要求
色坐标(1)
色号
透射比（2)
S
b 0.065 0.036 0.015 0.006 0.002 0.001 0.001 0.001 0.000 0.000 0.000
r 0.462 0.489
0. 473 0. 475 0.464 0.442 0.416 0.388 0.359 0.328 0.296 0.264 0.230
0.86±0.06 0.77±0.06 0.67±0.06 0.55±0.06 0.44±0.04 0.31±0.04 0.22±0.04 0.152±0.022 0.109±0.016 0.081±0.012 0.058±0.010
0. 5 1. 0 1. 5 2. 0 2. 5 3. 0 3. 5 4. 0 4. 5 5. 0 5. 5
0.521 0.552 0.582 0.611 0.640 0.671 0.703 0.736 0.770
2 JJF1526—2015
表2(续) 色坐标(1)
色号
透射比(2)
6 0.000 0.000 0.000 0.000 0.000
r 0.805 0.841 0.877 0.915 0.956
g 0.195 0.159 0.123 0.085 0.044
6. 0 6. 5 7. 0 7. 5 8. 0 注：（1）色坐标最大允许误差士0.006。r、g、b色品坐标引用自ASTM1500—2007《石油
0.040±0.008 0.026±0.006 0.016±0.004 0.0081±0.001 6 0.0025±0.0006
产品颜色测定法》（StandardTestMethodforASTMColorofPetroleumProducts）中表Al.2。 工、y、色空间坐标与r、g、b色空间坐标转换见式（5)。
（2）测量条件：C照明体，2°标准色度观察者。
4.3 赛波特比色计比色板计量特性
赛波特比色计比色板计量特性要求见表3。
表3赛波特比色计比色板计量特性要求
色度特性
整厚比色板 0.860~0.865 0.342~0.350 0.367~0.378 0.272~0.291
半厚比色板 0.888~0.891 0.327~0.331 0.344~0.350 0.319~0.330
x y
注： 1.测量条件：C照明体，2°标准色度观察者。 2.以上指标不是用于仪器的符合性判定，仅供参考。
5校准条件 5.1 校准环境 5.1.1 环境温度（10～35）℃，相对湿度≤85%。 5.1.2 供电电源（220土22）V，（50士1）Hz。 5.1.3操作环境应洁净、无灰尘、无影响仪器正常工作的杂散光。 5.2标准器及其他设备 5.2.1 标准滤光片：0.5～8.0色号的标准滤光片，色坐标不确定度≤0.005（，y）（k=2）。氧化钦或错钕标准波长滤光片，其波长不确定度≤0.5nm（k=2）。光谱中性滤光片，透射比不确定度≤0.5%（k=2）。赛波特标准滤光片，色坐标不确定度≤0.005（r，y）（k=2）。 5.2.2有证标准物质：色度标准油，色坐标不确定度≤0.005（α，y）（k=2）。
3
