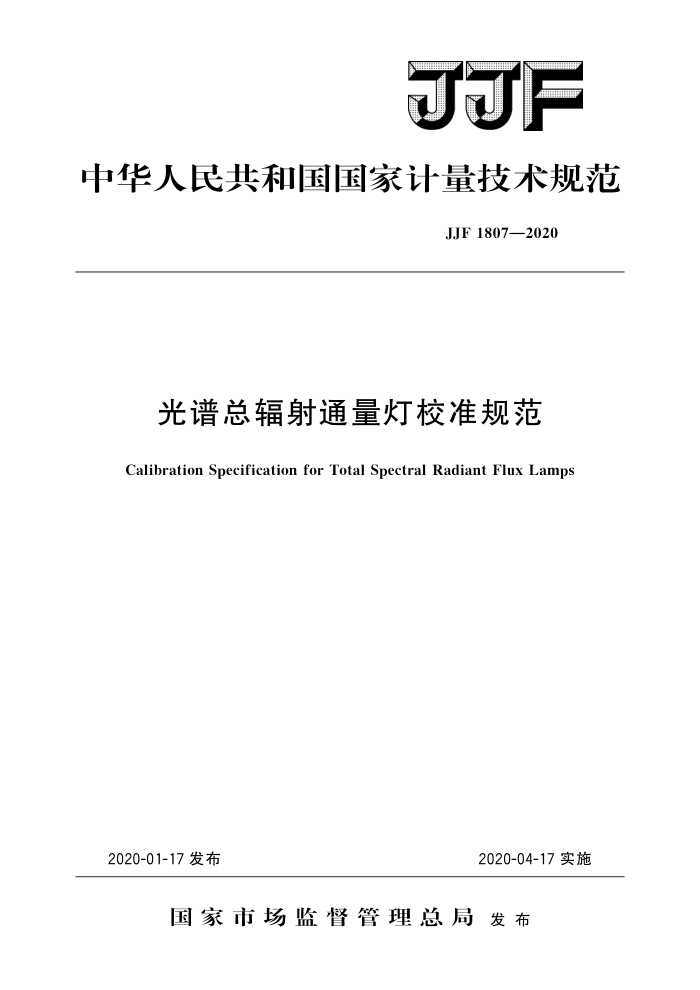

JJF
中华人民共和国国家计量技术规范
JJF1807—2020
光谱总辐射通量灯校准规范
Calibration Specification for Total SpectralRadiant Flux Lamps
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1807—2020
光谱总辐射通量灯
校准规范
JJF 1807—2020
Calibration Specification for Total
Spectral Radiant Flux Lamps
归口单位：全国光学计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：北京师范大学
陕西省计量科学研究院
本规范委托全国光学计量技术委员会负责解释 JJF1807—2020
本规范主要起草人：
赵伟强（中国计量科学研究院）刘慧（中国计量科学研究院）
参加起草人：
刘建（中国计量科学研究院）卢利根（北京师范大学）李奕 （陕西省计量科学研究院） JJF1807—2020
目 录
引言
(IⅡ) (1) (1 ) (1 ) (1) (1) (1) (1) (2) (3) (3) (4) (6) (6) (7) (8) (11)
范围· 2 引用文件 3 术语 4 概述·
1
计量特性 6 校准条件. 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法· 8 校准结果表达
5
复校时间间隔，附录A 光谱总辐射通量灯校准证书内页参考格式附录B 光谱总辐射通量灯校准的不确定度评定示例附录 C 光谱吸收修正系数及计算方法
9 JJF1807—2020
引言
JJF1001一2011《通用计量名词术语》、JJF1032一2005《光学辐射计量名词及定义》、JJF1059.1一2012《测量不确定度评定与表示》和JJF1071一2010《国家计量校准规范编写规则》共同构成本校准规范制定工作的基础性技术文件
本规范为首次发布。
ⅡI JJF1807—2020
光谱总辐射通量灯校准规范
1范围
本规范适用于在带光谱辐射计的积分球校准装置内使用相对比较法校准光谱总辐射
通量灯，光谱总辐射通量校准光谱范围为350nm～1100nm。 2引用文件
本规范引用了下列文件： JJG247总光通量标准白炽灯凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1辐射通量的光谱密集度spectraldensityofradiantflux
在波长入处，包含入的波长元d入内的辐射通量dΦ。与d之比，该量的符号为 pea（a），单位为W/nm。 3.2光谱总辐射通量totalspectralradiantflux
为全空间辐射通量的光谱密集度，单位为W/nm。 3.3光谱总辐射通量标准灯standardlampfortotalspectralradiantflux
用于保持和传递某波长或波长范围的光谱总辐射通量量值的特定光源。
4概述
光谱总辐射通量灯用于传递某波长或波长范围的光谱总辐射通量量值，一般是特别
挑选的白炽灯、溴钨灯、LED灯或其他光源。根据规定条件老化后，按照规定点燃条件的光谱总辐射通量灯，光谱总辐射通量量值重复性好且长期较稳定。
对光源的特性评价中普遍使用积分球光谱辐射计进行光源总光通量和颜色参数的测
量，光谱总辐射通量灯可同时实现这两个量值的传递，广泛用于光辐射测量领域。
5计量特性
光谱总辐射通量（量值校准光谱范围350nm~1100nm）。
6校准条件
6.1环境条件
实验室的温度应处于在（23士3）℃范围内，在测量过程中温度的变化不得大于3℃，相对湿度≤80%。环境应清洁，无腐蚀性气体，周围无影响仪器正常工作的粉尘、震动和电磁场的干扰。
1 JJF1807—2020
6.2测量标准及其他设备 6.2.1光谱总辐射通量标准灯
标准灯的性能应符合JJG247《总光通量标准白炽灯》中一级标准灯的计量性能要求，功率不低于100W，色温不低于2856K，给出其光谱总辐射通量值，并在有效校准周期内。
测量标准至少由3支标准灯组成，标准灯的不确定度和一致性要求见表1。
表1标准灯光谱总辐射通量相对扩展不确定度和一致性要求
波长范围
相对扩展不确定度（k=2）
灯组内一致性 ≤3.0% ≤1. 0% ≤0.5% ≤1. 0%
≤5.0% ≤3.5% ≤2.0% ≤2.5%
350nm≤><380nm 380nm≤<450nm 450nm≤^<780nm 780nm≤>≤1100nm
6.2.2校准装置
校准装置主要由积分球光谱辐射计、供电电源及电测仪器组成。使用相对比较法测量光源的光谱总辐射通量值。积分球光谱辐射计结构示意图如图1所示。
球壁涂层样板
光谱辐射计
计算机
1
光源 挡屏
图辅助灯装置
图1校准装置的结构示意图
6.2.2.1光谱辐射计
光谱辐射计的最小输出带宽≤5nm，最小采样间隔≤5nm，波长示值最大允许误差为士0.5nm。 6.2.2.2积分球
积分球球壳内表面应力求为一完整球面，不应有裂痕和凹凸不平等缺陷，密闭性良好。球的内壁和球内物件如挡屏、导线、灯座等应均匀涂上一层白色漫反射涂料，涂层反射率80%以上。球内设置的与测量有关的物件的表面积和件数应减到最少。球内设置的挡屏，其大小以遮住探测器窗口使之不被球内光源直接照射即可，不宜过大。挡屏的中心处在球心与窗口中心的连线上，距离球心1/2～1/3球半径处，且挡屏表面应与此连线垂直。在积分球的赤道线上开一个小圆孔，圆孔上嵌光纤收集面，收集面上安有
2 JJF1807—2020
漫透射良好的平面余弦校正器，其向球内的一面应与球的内表面相截，且垂直于球心与窗口中心的连线。所用积分球的直径不小于1.0m。被测量光源的最大尺寸应不大于所使用积分球直径的1/10。 6.2.2.3供电电源及电测仪表
采用直流稳流/稳压电源或交流稳压电源供电。直流电源的最大输出电压和输出电流均分别不小于灯泡工作电压和工作电流的1.2倍。直流稳压或稳流电源，稳定输出时，10min内电压变化不大于0.02%。交流电源的最大输出功率应不小于灯泡消耗功率的1.5倍，稳定输出时，10min内电压变化不大于0.1%。两种电源的输出电压均能从OV开始连续可调。
电测仪表的等级应与所使用灯的要求匹配，其中直流电测仪表不低于0.02级，交流电测仪表不低于0.1级
标准灯与被校灯均应采用四线法的接线方式。直流和交流供电与电测电路图如图2 和图3所示。
电压测
tr
直流稳流稳压电源
量仪表
标准电阻 w
电压测量仪表
图2 直流供电与电测电路图
交流稳压电源
交流稳压电源及调压器
及调
压器
数字功率表
（b）方式二
（a）方式一
图3交流供电与电测电路图
7 校准项目和校准方法
7.1校准项目
光谱总辐射通量灯的校准项目为光谱总辐射通量。
3
