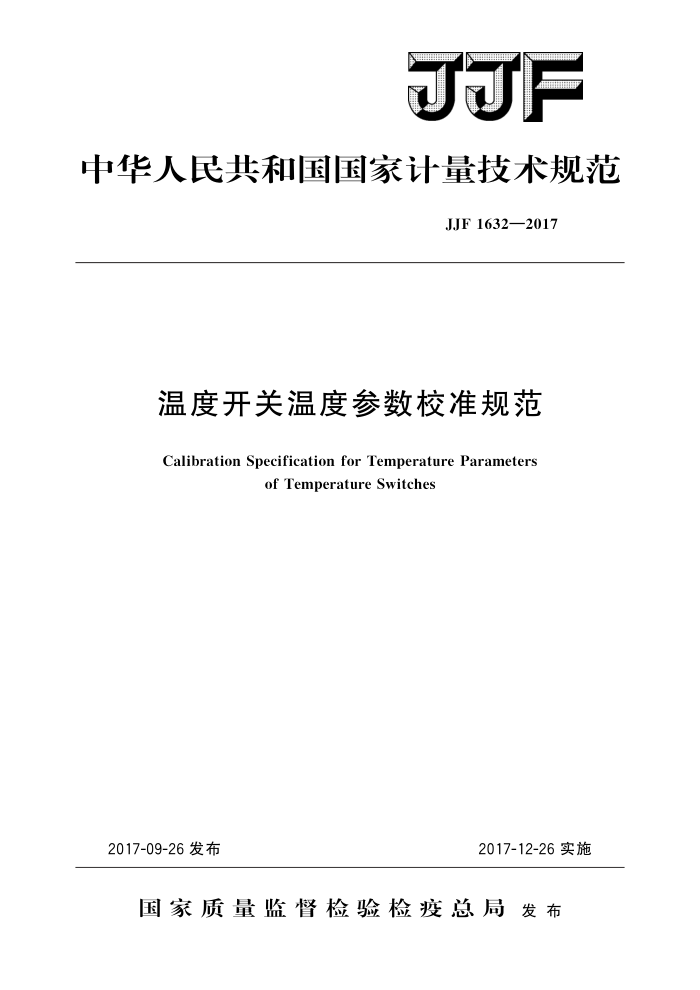

JJF
中华人民共和国国家计量技术规范
JJF1632—2017
温度开关温度参数校准规范
Calibration Specification for Temperature Parameters
of Temperature Switches
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1632—2017
温度开关温度参数校准规范 Calibration Specification for Temperature Parameters of Temperature Switches
JJF 1632—2017
归口单位：全国温度计量技术委员会
主要起草单位：大连市计量检测研究院
中国计量科学研究院
中国计量大学
辽宁省计量科学研究院
参加起草单位：洛阳市质量技术监督检验测试中心
北京康斯特仪表科技股份有限公司
久茂自动化（大连）有限公司
本规范委托全国温度计量技术委员会负责解释 JJF1632—2017
本规范主要起草人：
李颖 (大连市计量检测研究院) 金志军（中国计量科学研究院）孙斌 (中国计量大学) 董亮 （辽宁省计量科学研究院)
参加起草人：
王凌（洛阳市质量技术监督检验测试中心）刘宝琦（北京康斯特仪表科技股份有限公司）曹国刚「久茂自动化（大连）有限公司］ JJF1632—2017
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) (6) (7)
范围 2 引用文件. 3 术语·· 4 概述· 5
1
计量特性 5.1动作温度误差 5.2通断温度差 6校准条件· 6.1环境条件. 6.2测量标准及其他设备 7 校准项目和校准方法· 7.1校准项目 7.2校准方法 8校准结果表达· 9 复校时间间隔附录A校准原始记录参考格式附录B校准证书内页参考格式附录C动作温度误差不确定度评定示例
- JJF1632—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》起草，其中测量不确定度的评定按照JJF1059.1一2012《测量不确定度评定与表示》进行
本规范为首次发布。
I JJF1632—2017
温度开关温度参数校准规范
1范围
本规范适用于使用范围为（一30～十300）℃的双金属式、压力式、电子式等温度开关温度参数的校准。
2 引用文件
GB/T14536.10一2008家用和类似用途电自动控制器 温度敏感控制器的特殊
要求
GB/T22687一2008家用和类似用途双金属温度控制器 GB/T22688—2008 3家用和类似用途压力式温度控制器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1001一2011、JJF1007一2007界定的及以下术语和定义适用于本规范。 3.1温度开关temperatureswitch
温度达到特定值产生开关动作的元件或装置。
3.2动作温度operatingtemperature
温度开关接点闭合（常开型）或断开（常闭型）时所对应的实际温度值。
3.3回复温度recoverytemperature
温度开关接点闭合或断开后，其接点产生断开（常开型）或闭合（常闭型）时所对应的实际温度值。 3.4设定值setpoint
希望温度开关闭合（常开型）或断开（常闭型）的温度值。
3.5动作温度误差operatingtemperatureerror
动作温度与设定值之差。
3.6通断温度差temperaturedifferenceofopenandclosedpoint
动作温度与回复温度之差的绝对值。
4概述
温度开关是温度达到特定值产生开关动作的元件或装置，主要由温度敏感元件和动作开关等组成，起到控制、保护和限制的作用，广泛应用于电动机、家用电器等。
按工作原理可分为双金属式、压力式、电子式等，工作原理见图1、图2和图3。 按调节方式可分为固定式、可调节式，按常温下的开关状态可分为常开型和常闭型。
1 JJF1632—2017
双金属片
可动触点
开关引线
固定触点
开关外壳
图1 双金属式温度开关原理图
开关触点
弹簧
温包
膜盒
毛细管
开关引线
图2 压力式温度开关原理图
触点
感温元件
O
F
R4
R3
图3电子式温度开关原理图
5计量特性 5.1动作温度误差
动作温度误差应符合相关技术要求通断温度差
5.2
通断温度差应符合相关技术要求。
2 JJF1632—2017
6校准条件 6.1环境条件
环境温度为（20士5）℃，相对湿度不大于85%，或满足校准用测量标准以及被校器具所规定的环境条件和其他特殊要求 6.2测量标准及其他设备 6.2.1测量标准
一般使用铂电阻温度计和配套电测设备组成测量标准，测量标准的扩展不确定度U （k=2）应不大于被校温度开关动作温度最大允许误差的1/10。 6.2.2温度源 6.2.2.1应具备升降温速率可调功能，可调范围为（0.1～1.0）℃/min。 6.2.2.2选用温度范围为（一30～十300）℃的恒温槽、恒温箱或干体式温度校准器，其工作区域最大温差应不大于被校温度开关动作温度最大允许误差的1/10。 6.2.3通断测量装置
通过开关的电流一般不大于50mA
7 校准项目和校准方法
7.1校准项目
温度开关的校准项目为动作温度误差和通断温度差。 7.2校准方法 7.2.1校准点的选择 7.2.1.1固定式温度开关的校准点为其名义值 7.2.1.2可调节式温度开关的校准点应选择包括其温度范围的下限、50%和上限在内的三个点，也可根据客户的要求选择校准点。 7.2.2动作温度误差和通断温度差
根据温度并关的特性和使用环境选择相应的温度源。 将温度开关与测量标准放在温度源中，温度开关的接线端子与通断测量装置连接，
对温度源升温或降温至距校准点10℃处，达到稳定并保持10min后进行升温或降温（升降温速率≤1℃/min），观测通断测量装置，当温度开关动作时，记录测量标准的示值为动作温度。
然后进行降温或升温（升降温速率≤1℃/min），观测通断测量装置，当温度开关再次动作时，记录测量标准的示值为回复温度。
重复上述操作过程，取两次测量的平均值为测量结果。 7.2.3数据处理 7.2.3.1动作温度误差
(1)
At=td-ts
式中： △t一动作温度误差，℃；
