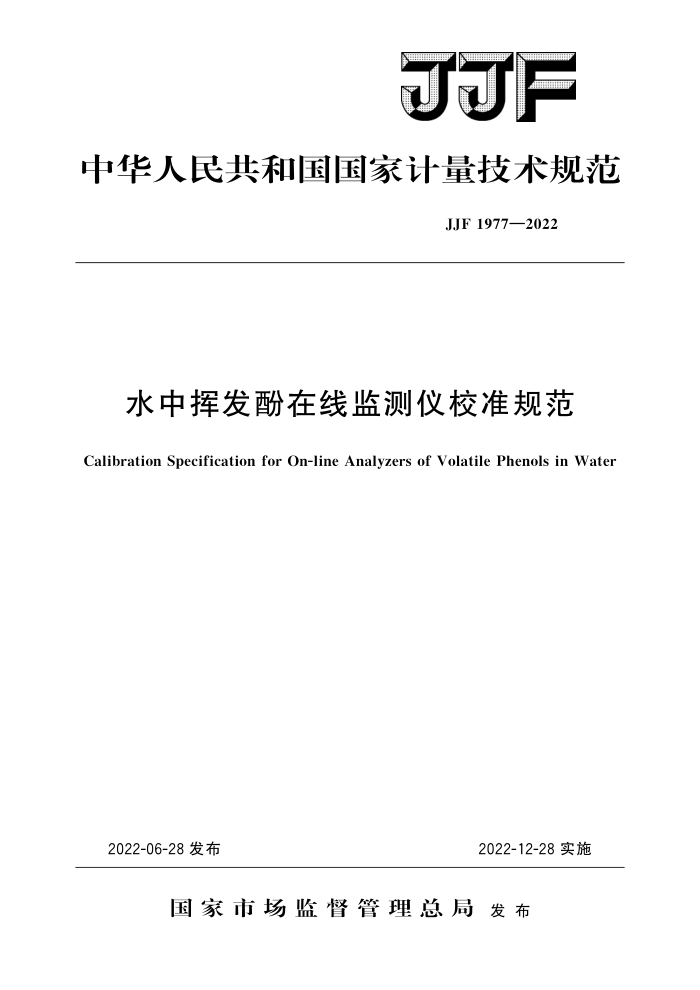

JJF
中华人民共和国国家计量技术规范
JJF1977—2022
水中挥发酚在线监测仪校准规范
Calibration Specification for On-line Analyzers of Volatile Phenols in Water
2022-06-28发布
2022-12-28实施
国家市场监督管理总局发布 JJF1977—2022
水中挥发酚在线监测仪校准规范
JJF 1977—2022
Calibration Specification for
On-line Analyzers of Volatile Phenols in Water
归口单位：全国环境化学计量技术委员会主要起草单位：北京市计量检测科学研究院
中节能天融科技有限公司
参加起草单位：中国环境保护产业协会
中国环境监测总站福建省吉龙德环保科技有限公司
本规范委托全国环境化学计量技术委员会负责解释 JJF1977—2022
本规范主要起草人：
吴 红（北京市计量检测科学研究院）林青 (北京市计量检测科学研究院) 郭 炜（中节能天融科技有限公司）
参加起草人：
高晓晶（中国环境保护产业协会）王强 (中国环境监测总站) 汪水吉（福建省吉龙德环保科技有限公司） JJF1977—2022
目 录
引言 1 范围
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (5) (8) (9)
引用文件· 3 术语
2
概述· 5 计量特性 6 校准条件
4
校准项目和校准方法 7. 1 示值误差 7. 2 重复性· 7. 3 稳定性·
7
校准结果表达复校时间间隔，
8
9 附录A 标准溶液的配制及稀释用水
附录B示值误差的不确定度评定示例附录 C 校准记录格式（推荐）附录 D 校准证书内页格式（推荐）
- JJF1977—2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》制定，参考了 HJ503一2009《水质挥发酚的测定 4-氨基安替比林分光光度法》、HJ825一2017 《水质挥发酚的测定 流动注射-4-氨基安替比林分光光度法》的相关内容。
本规范为首次发布。
I JJF1977—2022
水中挥发酚在线监测仪校准规范
1范围
本规范适用于光度法原理的水中挥发酚在线监测仪的校准。
2 引用文件
本规范没有引用文件。
3术语 3.1挥发酚volatilephenol
随水蒸气蒸馏出来并能与4-氨基安替比林反应生成有色化合物的挥发性酚类化合物，结果以苯酚计。 4概述
水中挥发酚在线监测仪（以下简称仪器）可自动连续监测地下水、地表水、生活污水和工业废水等水体中挥发酚浓度。
仪器测量方法采用4-氨基安替比林（4-AAP）光度法。水样中的挥发酚在高温、酸性环境中蒸馏出来后，于pH10.0左右的介质中，在铁氰化钾存在下，与4-氨基安替比林反应显色，在特定波长处溶液的吸光度与挥发酚含量成正比，以此实现对水中挥发酚的定量分析。
仪器主要由进样单元、处理单元、检测单元和数据处理单元组成。其结构示意图如图1所示：
进样单元
处理单元
检测单元
数据处理单元
试剂图1水中挥发酚在线监测仪结构示意图
5计量特性 5.1示值误差
±10%。 5.2重复性
<5%. 5.3稳定性（24h）
±10%。
1 JJF1977—2022
注：以上计量特性要求仅供参考，不作为判定依据。
6校准条件
6.1环境条件 6.1.1环境温度：（5～40）℃。 6.1.2相对湿度：不大于85% 6.1.3供电电源：电压（220士22）V，频率（50士0.5）Hz。 6.2标准物质及设备 6.2.1水中挥发酚成分分析国家有证标准物质：相对扩展不确定度不大于2%（k= 2）。标准溶液的配制见附录A。 6.2.2单标线容量瓶、单标线吸量管：A级。
7 校准项目和校准方法
7.1示值误差
按照仪器使用说明书要求对仪器进行预热稳定和调整。根据仪器的使用量程，选用量程上限20%、50%和80%的3个浓度标准溶液，分别重复测量3次，按公式（1）和（2）计算示值误差△c。
(1) (2)
Ac =- C
Ac
X 100%
△cr
C s
式中： Ac △cr- 一示值相对误差；
示值绝对误差，mg/L：
π——3次测量结果的算术平均值，mg/L；
标准溶液浓度值，mg/L。
Cs
7.2重复性
仪器经过调整后，选用量程上限50%的标准溶液进行测量，重复测量7次，按公式（3）计算仪器示值重复性。
> 1
(c; -)2 n-1
1
(3)
RSD
X 100%
c
式中： RSD 仪器重复性：
仪器各次测量值，mg/L；
C, π一7次测量值的平均值，mg/L； n- 测量次数，n=7。
7.3稳定性
按照仪器使用说明书要求对仪器进行预热稳定和调整。选用量程上限50%的标准
2 JJF1977—2022
溶液进行测量，每隔1h测定1次，连续测定24h。记录初始值co和测量值ci，取偏离初始值最大的测量值为cmax，按公式（4）计算仪器稳定性S。
S =mx=C× 100%
(4)
Co
式中： Cmax——偏离初始值最大的测量值，mg/L； c。——初始值，mg/L。
8校准结果表达
校准结果应在校准证书上反映。校准证书应至少包括以下信息： a）标题：“校准证书”； b）实验室名称和地址； c）进行校准的地点（如果与实验室的地址不同）： d）证书或报告的唯一性标识（如编号），每页及总页数的标识； e）客户的名称和地址； f）被校对象的描述和明确标识； g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的
接收日期；
h）如果与校准结果的有效性和应用有关时，应对被校样品的抽样程序进行说明； i）校准所依据的技术规范的标识，包括名称及代号； i）本次校准所用测量标准的溯源性及有效性说明； k）校准环境的描述； 1）校准结果及其测量不确定度的说明； m）对校准规范偏离的说明； n）校准证书签发人的签名、职务或等效标识，以及签发日期； o）校准结果仅对被校对象有效的声明； p）未经实验室书面批准，不得部分复制证书或报告的声明。
复校时间间隔
9
建议复校时间间隔一般不超过1年。复校时间间隔的长短是由仪器的使用情况、使
用者、仪器本身质量等因素决定的，送校单位也可根据实际使用情况自主决定复校时间间隔。如果仪器经维修、更换重要部件或对仪器性能有怀疑时，应重新校准。
3
