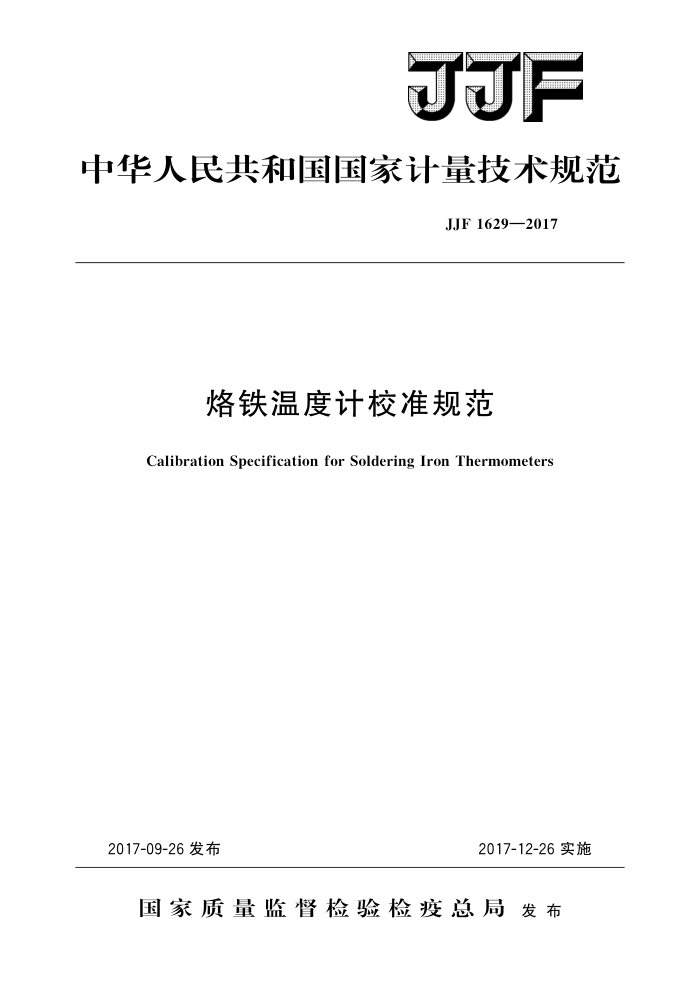

中华人民共和国国家计量技术规范
JJF1629—2017
烙铁温度计校准规范
Calibration Specification for Soldering Iron Thermometers
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1629—2017
烙铁温度计校准规范
JJF 1629—2017
Calibration Specification
for SolderingIronThermometers
归口单位：全国温度计量技术委员会
主要起草单位：浙江省计量科学研究院
中航工业长城计量测试技术研究所
参加起草单位：中国计量学院
辽宁省计量科学研究院
本规范委托全国温度计量技术委员会负责解释 JJF1629—2017
本规范主要起草人：
余时帆（浙江省计量科学研究院）崔超（浙江省计量科学研究院）吕国义（中航工业长城计量测试技术研究所）
参加起草人：
熊玉亭（浙江省计量科学研究院）谢敏 (中国计量学院) 王浩（辽宁省计量科学研究院） JJF1629—2017
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (4) (4) (5) (6) (7) (10)
范围… 2 引用文件.. C 概述
1
计量特性· 4.1示值误差· 5校准条件.…· 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法·： 6.1 校准项目· 6.2 校准前的检查· 6.3 校准方法 7 校准结果表达· 8
4
复校时间间隔· 附录A烙铁温度计校准原始记录格式附录B校准证书内页格式附录C烙铁温度计示值误差校准不确定度评定示例附录D关于烙铁温度计校准用标准器和温度源的说明
- JJF1629—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制，不确定度评定按照JJF1059.1一2012《测量不确定度评定与表示》进行
本规范为首次发布。
I JJF1629—2017
烙铁温度计校准规范
1范围
本规范适用于温度范围为（50～600）℃，以数字量显示温度的烙铁温度计的校准。
2 引用文件
本规范引用了下列文件： JJG617一1996数字温度指示调节仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
烙铁温度计是一种用于测试电烙铁焊嘴温度的专用温度计，通常由温度传感器、信号处理电路和温度显示单元组成。其工作原理框图如图1所示，测量时电烙铁焊嘴紧密接触温度传感器，使其输出电信号至数字显示器以显示温度。烙铁温度计通常采用镍铬镍硅（K型）热电偶作为温度传感器，一般具有自动关机、低电压警示和最高温度保持功能。
电平放大及信号
读数机构或显示单元
测量电路
温度传感器
处理单元
1
自动关机功能
功能单元
最高温度保持功能
!
低电压警示功能
图1温度计原理框图
4计量特性
4.1 示值误差
烙铁温度计示值与标准器的差值为其示值误差，一般应不超过士5℃。 5校准条件 5.1环境条件 5.1.1环境温度：（20±5）℃；
相对湿度：≤85%。 JJF1629—2017
校准过程中环境温度波动应不超过1℃/h，周围无明显空气流动测量标准及其他校准设备另有要求时，按其规定。
5.1.2电源电压：烙铁温度计为交流供电时，电源电压应不超过额定值的土10%，电源频率应不超过额定值的土1%：直流供电时，供电电压应能确保烙铁温度计正常工作。 5.2测量标准及其他设备
校准时由测量标准及其他校准设备引起的不确定度应尽可能小。校准时，测量标准及其他设备如表1所示。 5.2.1标准器
通常采用精密铂电阻温度计，其外径应与温度源的测温孔内径相匹配。 对精密铂电阻温度计及其配套数字温度仪表进行整体校准，其扩展不确定度
（k=2）应不超过被校烙铁温度计最大允许误差的1/10。 5.2.2温度源
温度源的温度范围应满足校准需要。温度源由加热腔体、温度控制装置、恒温表面腔头、测温标准器和与其配套使用的数字温度仪表组成。温度源提供可调节的稳定、均匀的温度场。
温度源有效工作区域直径与烙铁温度计感温头直径之比应大于5。工作区域表面应平整、光滑，无污垢等杂质，不允许有影响测量结果的表面氧化，保证被校烙铁温度计的感温元件与温度源有效工作区域接触良好。温度源恒温腔头材料应具有良好的导热性能，根据被校烙铁温度计感温元件的形状选择相适应的恒温腔头。
表1标准器及其他设备
序号 仪器设备名称
技术要求
用途
温度范围：（50600）℃，对精密铂电阻温度计及其配套数字温度仪表进行整体校准，其扩展不确定度U（k2）应不超过被校烙铁温度计最大允许误差的1/10 温度范围：（50～600)℃，波动度优于0.2℃ 10min，温度源有效工作区域直径与被校烙铁温度计感温头直径之比应大于5
1
精密铂电阻温度计
测量标准
提供稳定的温度源
温度源
2
测量温度计的绝缘电阻
绝缘电阻表
直流电压为500V，10级
3
6校准项目和校准方法
6.1校准项目
烙铁温度计的校准项目为示值误差 6.2校准前的检查
为确保烙铁温度计的正确使用，校准前应对外观、最高温度保持和绝缘电阻等功能
2 JJF1629—2017
进行检查。 6.2.1外观
目测烙铁温度计的外观，外形结构应完好，各按钮、按键应灵活可靠，在规定的工
作状态应具有相应的功能，显示值应清晰、亮度均匀，不应有缺笔画等影响读数的缺陷。 6.2.2最高温度保持
可与示值误差的校准同时进行。 具有最高温度保持功能的烙铁温度计，在其测量温度后将传感器暴露在环境温度
中，观察其能否保持所测的最高温度值。 6.2.3绝缘电阻
参照JJG617一1996第23条方法采用直流500V、准确度等级不低于10级的绝缘电阻表对交流电源供电的被校烙铁温度计进行绝缘电阻检查。测量烙铁温度计电源端子、信号输人端子、接地端子（或外壳）相互之间的绝缘电阻均应大于20MQ2。 6.3校准方法 6.3.1表面清洁
校准前应对被校烙铁温度计的感温元件进行表面清洁处理，去除影响测温准确性的焊锡等污物。感温元件如使用次数过多或无法彻底清除感温元件的污物，则更换相匹配的同型号感温元件，并记录更新感温元件的编号和型号信息。 6.3.2预热
校准前对烙铁温度计通电预热应不少于30min，使烙铁温度计与周围环境达到热平衡。 6.3.3校准点的选择
校准点一般应不少于三点，原则上校准点的选择应根据焊锡熔点温度范围进行选择，通常在150℃～300℃区间选取校准点，选取的上限温度校准点应高于焊锡熔点（50100）℃，应选择整五十度和/或整百度点。也可根据客户要求进行校准点选择。 6.3.4示值误差的校准
接通温度源的工作电源，将温度设定并稳定在第一个校准温度点上，温度源的温度偏离不超过设定点温度土2℃，将被校烙铁温度计置于温度源下方，使烙铁温度计的感温元件紧密接触温度源的中心部位，待标准器和被校烙铁温度计的示值稳定后，分别记录标准器和被校温度计的读数，在短时间内读取4次温度值，完成第一个温度点的校准。采用同样的方法：进行下一个温度点的校准，直至所有的温度点校准完毕。
按式（1）计算被校温度计的示值误差：
(1)
A,=td-t.
式中： △，一一烙铁温度计的示值误差，℃； ta一一烙铁温度计的显示平均值，℃； t。标准器的读数平均值，℃。
