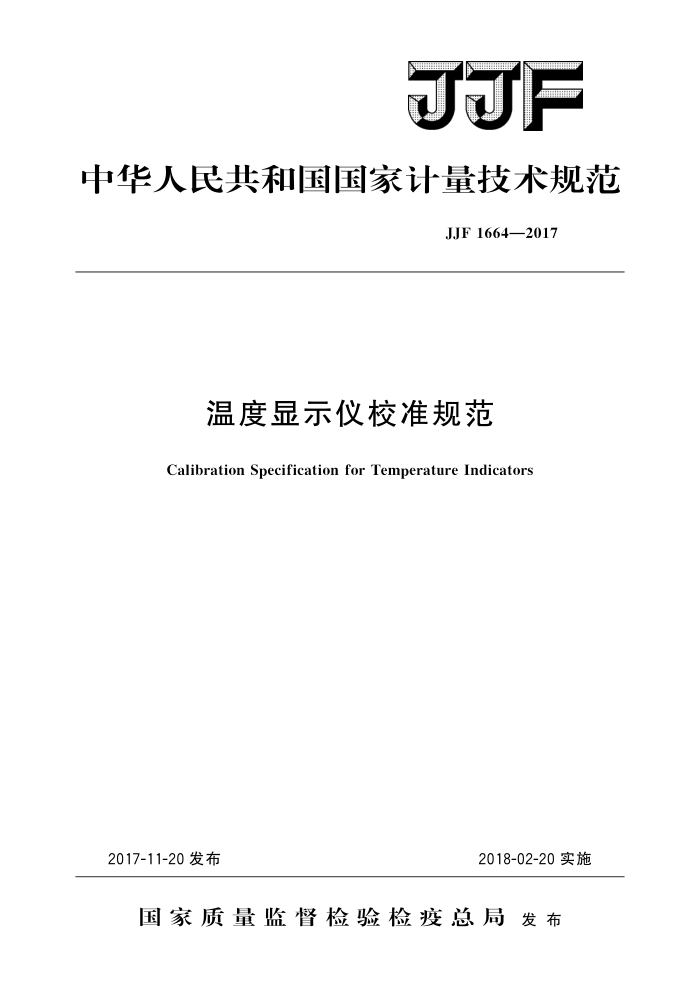

JJF
中华人民共和国国家计量技术规范
JJF 1664—2017
温度显示仪校准规范
Calibration Specification for Temperature Indicators
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1664—2017
温度显示仪校准规范
JJF 1664—2017
Calibration Specification for Temperature Indicators
归口单位：全国温度计量技术委员会
主要起草单位：上海市计量测试技术研究院参加起草单位：山东省计量科学研究院
河北省计量监督检测院浙江省计量科学研究院
本规范委托全国温度计量技术委员会负责解释 JJF1664—2017
本规范主要起草人：
凌彦萃（上海市计量测试技术研究院）吴建英（上海市计量测试技术研究院）
参加起草人：
徐兴业（山东省计量科学研究院）耿荣勤（河北省计量监督检测院）方晓琴 （浙江省计量科学研究院） JJF1664—2017
目 录
引言范围….
(IⅡ) (1 ) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (7) (7) (8) (9) (12) (15) (18) (19) (21)
1
2 引用文件.. 3 概述 4 计量特性 4.1示值误差· 4.2安全性能·· 5校准条件 5.1标准器及其他设备 5.2环境条件 6 校准项目和校准方法 6.1 校准、检查项目. 6.2 校准方法· 6.3数据处理原则· 7 校准结果的表达
复校时间间隔· 附录A数字仪表示值误差校准不确定度评定示例附录B 模拟仪表示值误差校准不确定度评定示例附录 C 原始记录表式（参考件）附录 D 偏差指示仪表测量记录（举例）附录E 热电阻的微分电阻和热电偶的塞贝克系数（资料性）附录F 校准证书内页格式
8
-
- JJF1664—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》起草，其中测量不确定度的评定按照JJF1059.1一2012《测量不确定度评定与表示》进行。目前尚未有与温度显示仪表相关的国际建议发布，只有欧盟2007年颁布的校准指南EURAMET/cg-11/ v.O1《温度校准仪校准指南》（Guidelinesonthecalibrationoftemperatureindicators andsimulatorsbyelectricalsimulationandmeasurement）可供参考，本规范等效采用了其温度显示仪表部分的校准原则、校准要求和不确定度评定。
本规范为首次发布。
ⅡI JJF1664—2017
温度显示仪校准规范
1范围
本规范适用于接受热电偶、热电阻等温度传感器信号或温度变送器输出信号的温度显示仪表，包括过程测量控制系统中温度显示部分的校准。接受直流电压或电流过程信号显示的二次仪表均可参照本规范进行校准。
2引用文件
本规范引用下列文件： JJG617一1996数字温度指示调节仪 JJG951一2000模拟式温度指示调节仪 GB/T16839.1一1997热电偶第1部分：分度表 JB/T8622—1997工业铂热电阻技术条件及分度表 JB/T8623—1997工业铜热电阻技术条件及分度表凡是注日期的引用文件，仅注日期的版本适用本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范
3概述
温度显示仪表是一种工业过程测量仪表，支称温度二次仪表。仪表本身并不能单独
测量温度，必须与温度传感器相配、接受其信号才能测量温度。仪表输入信号是一种标准化、规范性的信号，通常包括符合国际电工委员会（EC）标准、国家标准、行业标准的热电阻、热电偶信号以及标准化（电流、电压）信号和在特定领域内公认的规范化信号。仪表在与热电偶连接测量温度时：通常具有参考端温度自动补偿功能，可以不用外接冷端补偿器直接与热电偶连接。
目前常用热电阻的类型有Pt100，Pt500，Ptl000，Cu50，Cu100等，其温度与电阻值的对应关系（简称分度表，以下同）遵循JB/T8622一1997和JB/T8623一1997标准要求；常用热电偶的类型有B、S、R、K、N、E、J、T等，其温度与电势值的对应关系遵循GB/T16839.1一1997标准要求；仪表可接受的标准化直流电信号为电流 4mA~20mA、电压1V~5V等。
仪表按温度显示的特征可分为数字仪表和模拟仪表两大类。数字显示方式的仪表按分辨力分类，常见的分辨力有0.1℃和1℃。模拟显示方式包括指针指示、色带指示和光柱指示三种，有全量程指示也有与设定值结合的偏差指示。
仪表的输入信号可以是单一的，也可以是复合的，也可以是按说明书要求通过操作键设置的。
仪表原理框图见图1。 JJF1664—2017
温度传感器或温度变送器
测量电路
显示单元
信号处理单元
信号输出
设定机构
比较单元
控制模式
图1 仪表原理框图
4计量特性
4.1示值误差
示值误差是仪表的示值与输人的标准值之差。 仪表的最大允许误差通常用量程的土α%表示（其中α为准确度等级）。数字仪表
的准确度等级有0.1级、0.2级、0.5级、1.0级等（见JJG617一1996中第4章）。模拟仪表的准确度等级有0.5级、1.0级、1.5级、2.5级和4.0级等（见JJG951一2000 中第4章）。 4.2安全性能
对于220V交流供电的仪表在常温下金属外壳（或接地端子）与输入端子之间、金属外壳（或接地端子）与电源端子之间的绝缘电阻不小于20MQ2。24V直流供电的仪表可不进行绝缘电阻的测量。
5校准条件
5.1 标准器及其他设备
校准时所需的标准仪器及配套设备可从表1中参考选择。选用的原则为：校准时由标准仪器及配套设备引人的扩展不确定度U（k三2）应尽可能小，以满足委托方对校准工作的要求。
表1参考标准器及配套设备技术要求
序号 仪器设备名称
用途
备注
可以用满足仪表激励电流要求的温度校准仪。也可选用符合要求的其他设备
准确度等级：不低于0.02级测量范围：18Q~450Q （配Pt100仪表的测量范围）
模拟热电阻的输出，作为校准配热电阻仪表的标准信号源
直流电阻箱
2 JJF1664—2017
表1(续)
用途
备注
序号 仪器设备名称
技术要求
标准直流电压源或低电势直流电位差计
准确度等级：不低于0.05级测量范围：0mV~80mV
2
模拟热电偶的输出，作为校准配热电偶仪表的标准信号源
模拟热电偶输出准确度等级：不低于0.05级模拟范围：-200℃~2300℃
也可选用符合要求的其他设备
温度校准仪
3
标准信号输出准确度等级：不低于0.02级直流电压：0V~10V 直流电流：0mA22mA
作为校准接受过程信号二次仪表的标准信号源
补偿导线应与校准时的热电偶分 校准具有热电偶参考度号相配，并经校准具有校准时 端温度自动补偿仪表仪表所处环境温度的修正值
专用补偿导线
时用的专用连线
0℃恒温器的温度偏差不超过 ±0.05℃
0℃恒温器可用冰点槽代替
按图5校准仪表时用
5 0℃恒温器
三线制连接时，三根导线电阻之差应尽可能小。在阻值无明确规 仪表输入端与直流电定时，可在同一根铜导线上等长 阻箱或温度校准仪之度（通常不超过1m）截取三段 间的连接导线作为连接导线
专用连接导线
6
绝缘电阻表
直流电压500V，10级
测量仪表的绝缘电阻
7
5.2 ：环境条件
环境温度：15℃～25℃。 相对湿度：45%~85%。 环境条件应同时满足标准设备使用的相关要求。 注：如不能满足标准器使用的环境要求，在不确定度评定时应考虑增加标准器不确定度的可能。
6校准项目和校准方法
6.1 校准、检查项目
a）校准项目：示值误差。 b）检查项目：绝缘电阻
6.2校准方法
操作步骤：绝缘电阻的测量，示值误差的测量。
3
