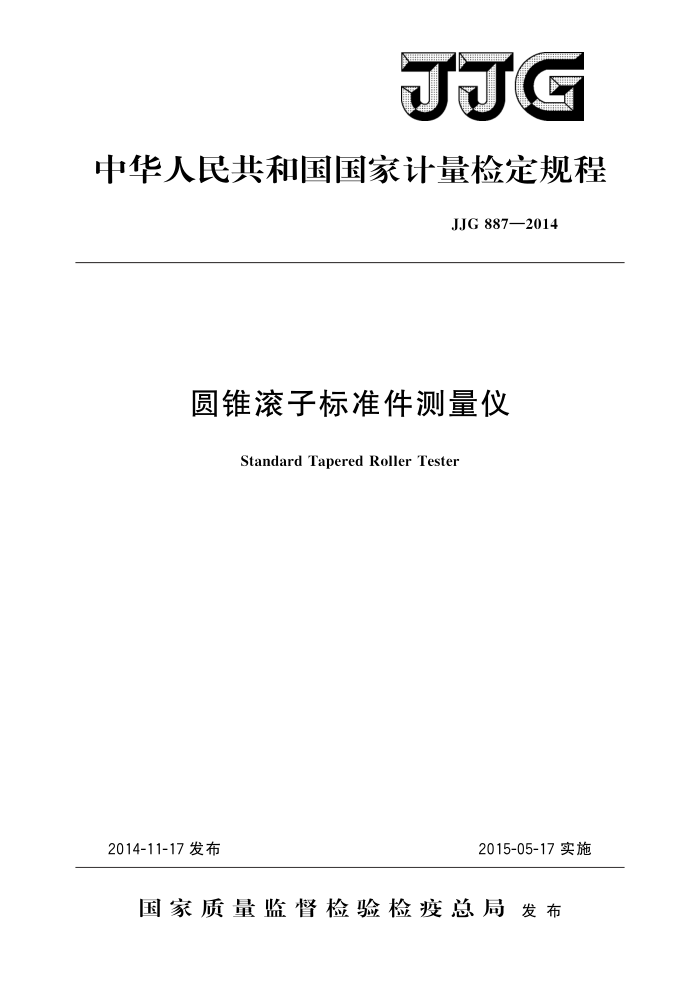

中华人民共和国国家计量检定规程
JJG887—2014
圆锥滚子标准件测量仪
Standard Tapered Roller Tester
2015-05-17实施
2014-11-17发布
国家质量监督检验检疫总局发布 JJG 887—2014
圆锥滚子标准件测量仪检定规程
JJG 887—2014 代替JJG887—1995
Verification Regulation of Standard
Tapered Roller Tester
归口单位：全国几何量工程参量计量技术委员会主要起草单位：山东省计量科学研究院
中国计量科学研究院
烟台轴承仪器有限公司
参加起草单位：安徽省计量科学研究院
洛阳LYC轴承有限公司
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 887—2014
本规程主要起草人：
贾敏强（山东省计量科学研究院）张健（山东省计量科学研究院）康岩辉（中国计量科学研究院）徐琪（烟台轴承仪器有限公司）
参加起草人：
姜延波（山东省计量科学研究院）
胡登山（安徽省计量科学研究院）
孙彩霞 （洛阳LYC轴承有限公司） JJG887—2014
目 录
引言
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (6) (10)
范围· 引用文件·
1 2 3 概述.
4 计量性能要求 4.1工作台工作面与侧挡板工作面的表面粗糙度： 4. 2 指示仪. 4.3 工作台工作面及侧挡板工作面的平面度. 4. 4 滑座沿导轨移动的直线度· 4. 5 工作台工作面与滑座移动方向的平行度.. 4.6 侧挡板工作面定位误差.· 4. 7 刃形测帽工作面与工作台工作面的平行度. 4.8 示值误差
通用技术要求 5. 1 外观 5.2各部分相互作用. 6计量器具控制· 6.1 检定条件. 6.2 检定项目. 6.3 检定方法 6.4 检定结果的处理· 6.5 检定周期· 附录A检定证书/检定结果通知书内页信息及格式附录B 示值误差测量结果不确定度评定
5
- JJG 887—2014
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程修订工作的基础性系列规范。
本规程是对JJG887一1995《圆锥滚子标准件测量仪》的修订。 与JJG887一1995相比，除编辑性修改外，主要技术变化如下：
将“指示计”改为“指示仪”。 一将检定示值误差的主标准器由“角度块”改为“标准圆锥量规”。
将部分计量特性名称进行了修改，将“侧挡板工作面定位的可靠性”改为“侧
挡板工作面定位误差”，将“刃形测帽的正确性”改为“刃形测帽与工作台工作面的平行度”。
将侧挡板工作面的表面粗糙度不大于“Ra0.16um”修改为“Ra0.2um”。 修改了“滑座沿导轨移动的直线度”的测量方法。 在测量“刃形测帽工作面与工作台工作面的平行度”时，用2mm的三针代替
1mm的三针。
对示值误差的计算公式进行了简化对原规程中的附图做了简化处理。
一增加了检定证书和检定结果通知书内页格式。 本规程的历次版本发布情况为： JJG 887—1995。
II JJG887—2014
圆锥滚子标准件测量仪检定规程
1 范围
本规程适用于分度值不大于0.5um的圆锥滚子标准件测量仪的首次检定、后续检
定和使用中检查。 2 引用文件
本规程引用下列文件： JJG118扭簧比较仪 JJF1331电感测微仪校准规范凡是注目期的引用文件，仅注目期的版本适用于本规程：凡是不注目期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
圆锥滚子标准件测量仪（以下简称测量仪）是测量圆锥滚子标准件圆锥角、直径及直线度的仪器，主要由指示仪、跨距为200mm的正弦规和工作台等组成。仪器典型结构见图1。
(b)
(a)
图1圆锥滚子标准件测量仪示意图
1一底座；2—导轨；3—滑座；4—垫板；5—正弦规；
6，11一量块；7一侧挡板；8一指示仪；9一圆锥滚子标准件；10一工作台
- JJG887—2014
4计量性能要求
4.1工作台工作面与侧挡板工作面的表面粗糙度
工作台工作面的表面粗糙度应不大于Ra0.025um，侧挡板工作面的表面粗糙度应
不大于Ra0.2um。 4.2指示仪
指示仪应满足国家相关计量检定规程要求。 4.3工作台工作面及侧挡板工作面的平面度
工作台工作面的平面度应不大于0.5um，侧挡板工作面的平面度应不大于1um。 4.4滑座沿导轨移动的直线度
滑座沿导轨移动的直线度在水平面内应不大于0.01mm，在垂直面内应不大于 1 μm。 4.5工作台工作面与滑座移动方向的平行度
工作台工作面与滑座移动方向的平行度应不大于0.5um。 4.6侧挡板工作面定位误差
侧挡板工作面的定位误差应不大于0.03mm。 4.7刃形测帽工作面与工作台工作面的平行度
刃形测帽工作面与工作台工作面的平行度应不大于0.02mm。 4.8示值误差
示值误差应不超过士0.5um。
5通用技术要求
5.1外观 5.1.1各工作面无锈蚀、碰伤、划伤、裂痕、砂眼、毛刺等缺陷。后续检定的测量仪，其测帽和定位工作面无明显的磨损，其他部分允许有不影响准确度的外观缺陷 5.1.2非工作面应涂漆或做其他防锈处理，表面光洁、平整、色泽一致，无毛刺、脱漆或镀层脱落等影响外观质量的缺陷。 5.1.3测量仪应标有仪器名称、制造厂名（或厂标）、型号规格、测量范围、产品编号和出厂日期。 5.2各部分相互作用 5.2.1测量仪的调整机构在其调整范围内应灵活、平稳、可靠；锁紧装置紧固可靠。 5.2.2指示仪应能顺利装人夹持孔内，在夹持状态下测杆移动和指针摆动应灵活、平稳，无阻滞和跳针现象。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
2 JJG 887—2014
6.1检定条件 6.1.1环境条件
检定时室内温度为（20土1）℃：室温变化不大于0.3℃/h：被检测量仪与检定器具在室内平衡温度时间不少于4h；相对湿度：≤75%。 6.1.2检定设备
主要检定设备见表1。 6.2检定项目
检定项目见表1。
表1 检定项目和检定设备
首次 后续 使用中检定 检定 检查
序号
检定项目
主要检定设备
外观及各部分相互作用
1
+
+
+
粗糙度测量仪 MPE：±5%
工作台工作面及侧挡板工作面
2
的表面粗糙度
表面粗糙度比较样块 MPE:+12%~-17% 按相应国家计量技术法规
指示仪
3
+
十
+
工作台工作面及侧挡板工作面的平面度
2级平晶专用平尺200mm， MPEV: 0.15 μm,
+
滑座沿导轨移动的直线度
分度值为0.2μm的电感测微仪，
MPE:±0.2 μm
工作台工作面与滑座移动
分度值为0.2uμm的电感测微仪
6
方向的平行度
千分表MPE±：5μm
侧挡板工作面定位误差
4
3等量块 3等量块三针
刃形测帽工作面与工作台
8
工作面的平行度
二等标准圆锥量规，莫氏3号
示值误差
9
3等量块
注：表中“十”表示必检项目；“一”表示可不检定项目。
6.3 检定方法 6.3.1 外观及各部分相互作用
目力观察与手动试验 6.3.2工作台工作面及侧挡板工作面的表面粗糙度
用表面粗糙度比较样块进行比较测量，测量时以最接近的表面粗糙度比较样块值作为测量结果。有争议时以表面粗糙度测量仪的测量结果为准。 6.3.3指示仪
指示仪依据国家相关计量检定规程进行检定。
3
