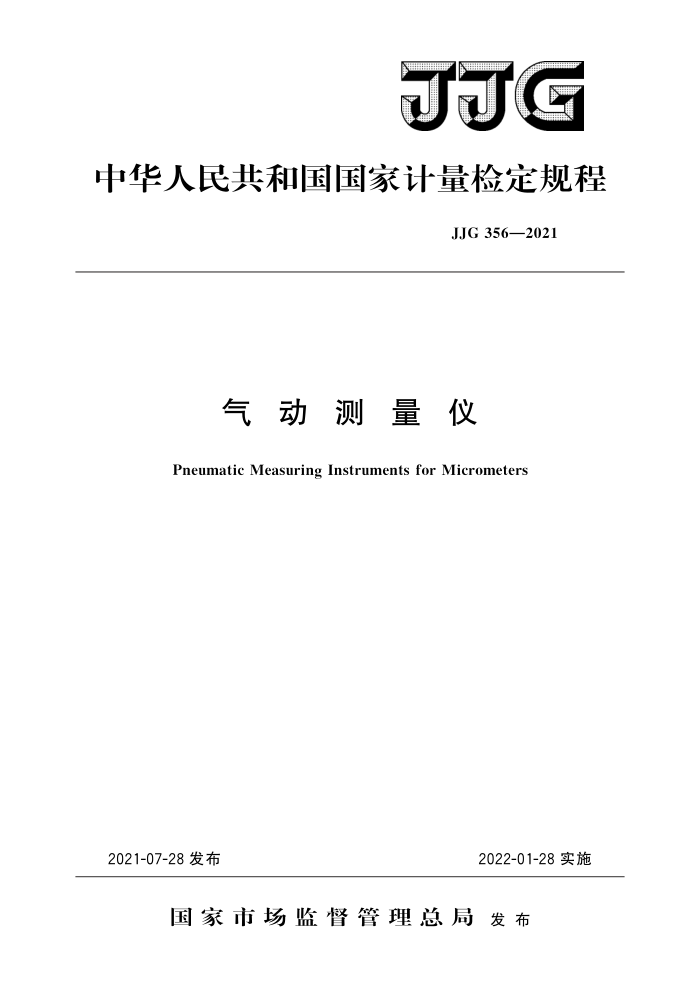

JJG
中华人民共和国国家计量检定规程
JJG 356—2021
气动测量仪
Pneumatic Measuring Instruments for Micrometers
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJG 356—2021
气动测量仪检定规程 Verification Regulation of Pneumatic MeasuringInstruments for Micrometers
JJG 356—2021 代替JJG356—2004
归口单位：全国几何量长度计量技术委员会起草单位：河南省计量科学研究院
天津市计量监督检测科学研究院
吉林省计量科学研究院三门峡中原量仪股份有限公司
郑州新泰精密量仪有限公司
本规程委托全国几何量长度计量技术委员会负责解释 JJG 356—2021
本规程起草人：
贾晓杰（河南省计量科学研究院）黄玉珠（河南省计量科学研究院）苏清磊 (河南省计量科学研究院) 路瑞军（天津市计量监督检测科学研究院）窦艳红（吉林省计量科学研究院）蔡亚伟 （三门峡中原量仪股份有限公司）周磊 (郑州新泰精密量仪有限公司) JJG356—2021
目 录
引言 1 范围. 2 术语 3 概述··
(Ⅱ) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (5) (6) (8) (8) (9) (10)
计量性能要求· 4.1 调零范围 4. 2 放大倍数调整范围· 4.3 示值误差 4. 4 重复性…· 4.5 鉴别阈· 4. 6 稳定性 4.7 阶跃响应时间 4.8 多管式相互影响的示值变化： 4. 9 最大测量间隙· 4.10 供气压力变化对示值的影响 5 通用技术要求 5.1 外观· 5.2 各部分的相互作用… 6计量器具控制· 6.1检定条件.. 6.2 检定项目. 6.3 检定方法： 6.4检定结果的处理· 6.5 检定周期· 附录A标准气动轴向传感器（测头）技术要求附录B检定证书/检定结果通知书内页信息格式
4
.
- J.JG356—2021
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》和
JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程制修订工作的基础性系列规范。
本规程是对JJG356一2004《气动测量仪》的修订，修订过程中参照了JB/T3760- 2008《浮标式气动量仪》、JB/T12203一2015《电子柱气电测微仪》。与JJG356一2004 相比，除编辑性修改外主要技术变化如下：
对标称放大倍数的术语进行了重新描述，删除了示值极差术语；
一
一将“示值变动性”检定项目修改为“重复性”，检定方法进行了修改；一删除了“全范围”指标；
对图1和图2进行了重新标注，增加了图3智能型电子柱式气动测量仪示
意图；
修改了浮标式气动测量仪的示值误差技术指标和相应的检定方法；修改了电子柱式气动测量仪阶跃响应时间和初始间隙的技术指标；修改了最大测量间隙的检定方法；删除了用斜块式测微仪检定器做标准检定气动测量仪的方法；将对“鉴别力”“响应时间”的描述修改为“鉴别阈”“阶跃响应时间”；对智能型电子柱式气动测量仪的调零范围和放大倍数调整范围不进行检定；增加了附录A和附录B。
-
本规程的历次版本发布情况为：
JJG356—2004; JJG356—1984。
一
II JJG356—2021
气动测量仪检定规程
1范围
本规程适用于分度值为0.5um、1um、2um、5um的浮标式气动测量仪和分度值或分辨力为0.2μm、0.5μm、1um的电子柱式气动测量仪的首次检定、后续检定和使用中的检查。 2术语
下列术语和定义适用于本规程。
2.1标称放大倍数
刻度尺上标尺间距与分度值的比值。
2.2初始间隙
满足测量仪准确度要求的气动轴向传感器（简称“测头”）与被测面之间的最小间隙。 2.3零位间隙
初始间隙加上二分之一测量范围所需间隙。 2.4终止间隙
初始间隙加上测量范围所需间隙。
3概述
气动测量仪是一种非接触式测量仪器，按其显示形式可分为浮标式气动测量仪（见图1）和电子柱式气动测量仪（见图2和图3）。浮标式气动测量仪是将被测尺寸的变化转换成锥度玻璃管内浮标位置的变化，从而实现尺寸比较测量的仪器；电子柱式气动测量仪是由气动传感器将被测尺寸的变化，经气电转换器转换成电信号，并通过电子柱（发光二极管单元）显示出被测尺寸的比较测量仪器；智能型电子柱式气动测量仪具有智能按键，可以直接进行调零和放大倍数调整。气动测量仪与各种类型的气动传感器配合使用，能够进行多种测量工作，如用于检测工件的厚度、内径、外径、圆度、平行度等参数，还可用于多台拼合检测。其型号规格见表1。
表1气动测量仪的型号规格
分度值 μm 5 2 1 0. 5
测量范围
初始间隙
类别
标称放大倍数
μm -80~80 -40~40 -15~15 -8~8
μm 50 40 35 32
1000X 2 000X 5 000X 10000X
浮标式气动测量仪
1 JJG356—2021
表1（续）
分度值 μm
测量范围 μm 50～50 25～25 —10～~10
初始间隙 μm
类别
标称放大倍数
30 50 60
1 0. 5 0. 2
电子柱式气动测量仪
6.
-
600
图1 浮标式气动测量仪示意图
1一界限指针：2一放大倍数调整旋钮；3一零位调整旋钮；4一传感器接头；
5一刻度尺；6一浮标；7一锥度玻璃管；8一进气阀
+
-8
0 ? ?
10
O 0
DOY
图2电子柱式气动测量仪示意图
1一指示光柱；2一满范围负超指示灯；3一传感器接头；4一零位调整旋钮；5一放大倍数调整旋钮； 6一指示灯与电位器；7一满范围正超指示灯；8一开关与保险；9一电源插头座；10一进气阀气电转换器
2 J.JG356—2021
3
8
O
图3智能型电子柱式气动测量仪示意图
1一满范围正超指示灯；2一指示光柱；3一满范围负超指示灯；4一数显窗口；5一按键区；6一OK键；
7一传感器接头；8一进气阀气电转换器；9一智能按键；10一电源插头座
4计量性能要求
4.1调零范围
电子柱式气动测量仪调零范围应大于相应挡位的测量范围。 4.2放大倍数调整范围
电子柱式气动测量仪放大倍数调整范围，正值段应大于48个分度值（发光管），负值段应小于38个分度值。 4.3示值误差
浮标式气动测量仪的示值误差应满足表2中最大允许误差的要求，电子柱式气动测
量仪示值误差应满足表3中最大允许误差的要求 4.4重复性
浮标式气动测量仪的重复性应不大于表2的要求，电子柱式气动测量仪的重复性应不大于表3的要求。 4.5鉴别阈
电子柱式气动测量仪的鉴别阈应不大于表3的要求。 4.6稳定性
浮标式气动测量仪稳定性应不大于表2的要求，电子柱式气动测量仪稳定性应不大于表3的要求。 4.7阶跃响应时间
浮标式气动测量仪阶跃响应时间应不大于表2的要求，电子柱式气动测量仪阶跃响应时间应不大于表3的要求。 4.8多管式相互影响的示值变化
浮标式气动测量仪中，同一进气阀供气的各管之间相互影响引起的示值变化应不大
3
