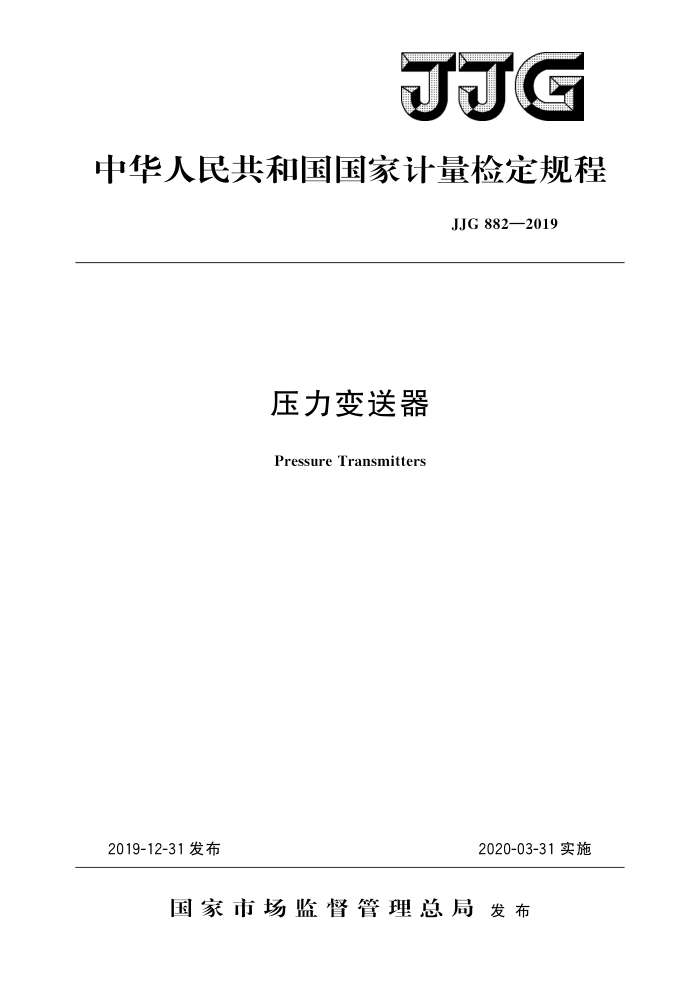

JJG
中华人民共和国国家计量检定规程
JJG882—2019
压力变送器
Pressure Transmitters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG 882—2019
压力变送器检定规程 Verification Regulation of
JJG 882—2019 代替JJG882—2004
Pressure Transmitters
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：上海皓格测量技术集团有限公司
本规程委托全国压力计量技术委员会负责解释 JJG 882—2019
本规程主要起草人：
屠立猛 （上海市计量测试技术研究院）胡安伦王灿（上海市计量测试技术研究院）参加起草人：吴浩（上海皓格测量技术集团有限公司） JJG882—2019
目 录
引言 1 范围 2 引用文件· 3 术语和计量单位
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (5) (6) (8) (8) (9) (10) (11) (12) (16)
概述·· 计量性能要求，
4
5
5. 1 示值误差…. 5.2 回差 5.3 差压变送器静压影响 6 通用技术要求， 6.1 外观·· 6.2 密封性…· 6.3 绝缘电阻· 6.4 绝缘强度..
计量器具控制 7.1检定条件 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果的处理.. 7.5 检定周期. 附录A 压力变送器检定时的设备连接方式附录 B 压力变送器检定记录格式附录C 检定证书、检定结果通知书内页格式附录 D 0.1级压力变送器电流输出测量结果的不确定度评定示例附录E 标准器组扩展不确定度U的确定..
7
+ +
- JJG882—2019
引言
JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》、JJF1059.1一2012《测量不确定度评定与表示》，共同构成本规程修订工作的基础性系列规范。
与JJG882一2004《压力变送器》相比，除编辑性修改外，主要变化如下：
按JJF1002一2010《国家计量检定规程编写规则》的要求，引言为必备内容，
故增加引言部分的内容；
删除了有关气动压力变送器的内容；删除了附录B（定型鉴定（或样机试验）试验项目和方法）的内容；删除了差压变送器静压影响量程变化的内容；调整了准确度等级的划分；修改了附录A、附录C、附录E和附录D的内容。
-
本规程的历次版本发布情况为：
JJG882—2004; -JJG882—1994。
-
II J.JG882—2019
压力变送器检定规程
1范围
本规程适用于压力（包括正压、负压、差压和绝对压力）变送器的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG875数字压力计 JJF1008一2008压力计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1压力变送器pressuretransmitter
能将压力变量转换为可传输的标准化信号的仪表，其输出信号与压力变量之间有一
给定的连续函数关系（通常为线性函数）。
［JJF1008—2008，定义7.2］ 3.1.2智能压力变送器intellectualpressuretransmitter
有自动补偿温度、线性、静压等功能，又有通信、自诊断功能的压力变送器。 [JJF1008—2008，定义7.8]
3.2计量单位
压力变送器使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、 MPa等。 4概述
压力变送器主要用于工业过程压力参数的测量和控制。 压力变送器的工作原理是通过某些转换元件（一般为压力传感器）按照一定的规律
将压力信号转换成可用的输出电信号，该信号经放大，变为可传送的、统一的标准化输出信号。
压力变送器通常由感压单元、信号处理和转换单元组成。有些压力变送器增加了显示单元或现场总线功能。压力变送器的原理框图如图1所示。
1 JJG882—2019
显示单元
压力或差压信号
现场总线输出信号
信号处理和转换单元
感压单元
图1压力变送器原理框图
压力变送器的标准化输出信号包括：0mA~10mA和4mA～20mA（或1V~ 5V）等直流电信号，以及符合各种通信协议要求的数字量信号和具有特殊规定的其他标准化信号。
压力变送器按感压原理可分为电容式、谐振式、压阻式、力（力矩）平衡式、电感式和应变式等；按不同的测压类型，可分为正（负）压变送器、差压变送器和绝压变送器等。 5 计量性能要求 5.1示值误差
压力变送器的示值误差按准确度等级划分，应符合表1规定的最大允许误差。
表1准确度等级及最大允许误差、回差
回差
准确度等级
最大允许误差
首次检定 ≤0.04% ≤0.06% ≤0.08%
后续检定和使用中检查
0.05级 0.075级 0.1级
±0.05% ±0.075% ±0.1%
≤0.05% ≤0.075% ≤0.1%
±0.2%（±0.25%) ≤0.16%（≤0.20%) ≤0.2%(≤0.25%)
0.2级（0.25级）
0.5级 1.0级 1.5级
±0.5% ±1.0% ±1.5%
≤0.4% ≤0.8% ≤1.2%
≤0.5% ≤1.0% ≤1.5%
注：压力变送器最大允许误差和回差是以其输出量程的百分比表示。 5.2回差
压力变送器的回差应符合表1的规定。
5.3差压变送器静压影响
静压影响只适用于差压变送器，并以输出下限值的变化量来衡量，其值应符合表2 的规定。
2 J.JG882—2019
表2差压变送器静压影响的要求
准确度等级 0.5级
项目
0.2级（0.25级） 1. 0% 1. 5% 1. 5%
1.0级 2. 5% 3.5% 3.5% 4.5% 4. 0% 5. 0% 5.5%
1.5级 3. 0% 4. 0% 4. 0% 5. 0% 4. 5% 5. 5% 6. 0%
P≤6.4
2. 0% 3. 0% 3. 0% 4. 0% 3.5% 4.5% 5. 0%
Pw≤6.4（差压量程≤6kPa)
6.4 下限值变化量
6.4 2. 0% 2. 0% 2. 5%
16 注1：Pw——静压值，MPa。 注2：差压变送器静压影响的下限值的变化量是以其输出量程的百分比表示。 注3：差压变送器静压影响的下限值变化量也可按照企业标准的规定进行。
6i 通用技术要求 6.1外观 6.1.1 压力变送器上的标识应完整、清晰，并具有以下信息：产品名称、出厂编号、 生产年份、型号规格、测量范围、计量单位、准确度等级、额定工作压力、电源形式、 信号输出形式、制造商名称或商标、型式批准标识及编号等；防爆产品还应有防爆标识。 6.1.2差压变送器的高压容室与低压容室应有明显标记。 6.1.3压力变送器接线端子应有相应的标记。 6.1.4压力变送器主体和部件应完好无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。具有压力指示器（数字显示功能）的压力变送器，数字显示应清晰，不应有缺笔画现象。 6.1.5首次检定的压力变送器主体和部件的外表面应光洁、完好、无锈蚀和霉斑。 6.2密封性
压力变送器的测量部分在承受测量压力上限值时（差压变送器为额定工作压力）不应有泄漏现象；最后5min压力值下降（或上升）不应超过测量压力上限值的2%。 6.3绝缘电阻
在环境温度为15℃～35℃，相对湿度为45%～75%时，压力变送器各组端子（包
括外壳）之间的绝缘电阻应不小于20MQ（测试电压按企业标准的规定）。
二线制的压力变送器只进行输出端子对外壳的试验。 6.4绝缘强度
在环境温度为15℃～35℃，相对湿度为45%～75%时，压力变送器各组端子（包括外壳）之间施加表3所规定的频率为50Hz的试验电压，历时1min应无击穿和飞弧现象。
3
