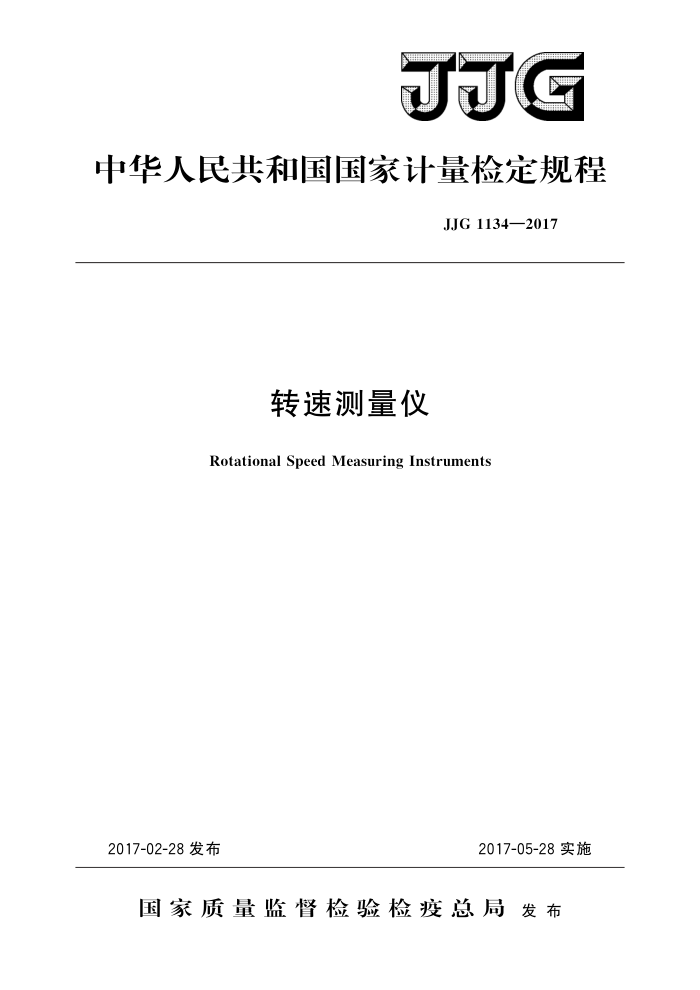

JJG
中华人民共和国国家计量检定规程
JJG1134—2017
转速测量仪
Rotational Speed Measuring Instruments
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJG 1134—2017
转速测量仪检定规程 Verification Regulation of Rotational
JJG 1134—2017
Speed Measuring Instruments
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：北京市计量检测科学研究院
江西省计量测试研究院
山西省计量监督检定测试院河北省计量监督检测院
上海市计量测试技术研究院
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG 1134—2017
本规程主要起草人：
孙桥 （中国计量科学研究院) 白杰 (中国计量科学研究院)
参加起草人：
于宝良（北京市计量检测科学研究院）杨琪琪（江西省计量测试研究院）白敏（山西省计量监督检定测试院）刘成祥（河北省计量监督检测院）叶菁（上海市计量测试技术研究院） JJG1134—2017
目 录
引言 1 范围 2 引用文件· 3 术语
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (7)
概述计量性能要求通用技术要求
4 5 6 6.1外观要求
6.2其他技术要求。 7 计量器具控制 7. 1 检定条件. 7. 2 检定项目. 7.3检定方法 7. 4 检定结果的处理. 7.5检定周期· 附录A检定证书内页格式附录B检定结果通知书内页格式
- JJG 1134—2017
引言
本规程是根据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011 《通用计量术语及定义》等计量技术规范进行编写。
本规程主要参考JJG105一2000《转速表》、JJG326 6一2006《转速标准装置》、 JJF1094一2002《测量仪器特性评定》。本规程结合我国转速测量仪的实际情况，明确其测量范围和准确度等级，是实现转速量值溯源的技术保证。
本规程为首次发布。
I JJG1134—2017
转速测量仪检定规程
1范围
本规程适用于测量范围不小于（10～60000）r/min的0.001级、0.002级、0.005 级和0.01级转速测量仪的首次检定、后续检定和使用中检验。 2引用文件
本规程引用下列文件： JJG105转速表 JJG326转速标准装置凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语 3.1转速测量仪 rotationalspeedmeasuringinstrument
采用分离、专用的激光传感器、光电传感器或霍尔传感器进行高准确度转速测量的系统，计量单位为转每分，r/min。 4概述
转速测量仪通常采用微处理器测量控制技术，能够测量转速、周期、频率、计数等多个参数。与转速表相比，转速测量仪测量准确可靠，测量过程和数据处理全部实现自动化，能够直接显示、打印测量结果，或具有通用输出接口以便保存测量结果，其结构示意图如图1所示。
转速传感器
输入电路
信号输入电路
显示打印及存储
可变测周电路
测量电路及微处理器
输出电路
键盘输入
图1转速测量仪结构示意图
5计量性能要求
转速测量仪的计量性能要求见表1。
1 JJG1134—2017
表1转速测量仪计量性能指标
项目准确度等级最小测量范围最大允许误差
性能指标
序号
0.001级
0.002级 (10~60 000)r/min
0.005级
0.01级
1 2 3 4 5 注：“n”为转速测量仪示值。
±0.001%n ±0.002%n ±0.005%m ±0.01%n 0.001%n
重复性时基频率误差 4h时基频率稳定度
0.002%n 5X10-6 5×10-6
0.005%n 0.01%n 1X10-5
2X10-6 2X10-6
2×10-5 2×10-5
1X10-5
6通用技术要求
6.1外观要求 6.1.1转速测量仪应配有说明书及全部必备附件，其铭牌或外壳上应标明型号、规格、 生产厂家、出厂编号和生产日期。 6.1.2转速测量仪外形结构应完好，无影响正常工作的机械损伤。其开关、按键等操作灵活可靠，标志清晰明确，输出输入插座应无松动，显示部分字符应清晰完整。 6.1.30.001级和0.002级转速测量仪的全量程有效数字应不少于7位，0.005级和 0.01级转速测量仪的全量程有效数字应不少于6位。 6.2其他技术要求 6.2.1转速传感器在按照使用说明中注明的安装要求和使用方法工作时，应能准确传输与转速对应的电脉冲信号。 6.2.2转速测量仪按使用说明书要求进行通电、预热后，仪器各部分应能正常工作。 配有打印设备的转速测量仪，其打印结果应清晰可辨。 6.2.3转速测量仪应留有时基晶振频率的输出接口或留有测量时基晶振频率的输人接口。 7 计量器具控制 7.1检定条件 7.1.1检定时的环境条件 7.1. 1.1 温度为（23土5）℃：相对湿度≤85% 7.1.1.2电源电压的变化应在额定电压的士10%范围内。 7.1.1.3实验室内不应有影响转速测量仪正常检定的磁场和振动干扰。 7.1.2检定设备
检定转速测量仪的设备见表2。
2 JJG1134—2017
表2检定设备
序号
名称
技术要求
转速标准装置的准确度等级与被检转速测量仪的准确度等级之比，应小于或等于1：2
转速标准装置
1
晶振频率：≥10MHz 开机准确度：≤2×10-7 日稳定度：≤2×10-7 显示位数：不少于八位
2
数字频率计
7.2检定项目
首次检定、后续检定和使用中检查的项目见表3。
表3检定项目
序号 1 2 3 4 5 6 注：“十”表示应检项目，“二”表示不检项目。
使用中检查
项目通用技术要求测量范围示值误差
首次检定
后续检定
+ + + + + +
+ + + + + +
+ + + +
重复性时基频率误差
4h时基频率稳定度
7.3检定方法 7.3.1通用技术要求检查
转速测量仪开机后应能正常工作，用手感、目测的方法进行检查，通用技术要求的检查结果应符合6.1、6.2的相关要求。 7.3.2测量范围、示值误差及重复性的检定 7.3.2.17 检定点的选择
在被检转速测量仪的量程内选定检定点，应包含30r/min、50r/min、100r/min、 300r/min、500r/min、1 000r/min、3000r/min、5000r/min、10000r/min、 20000r/min、30000r/min，并在30000r/min和量程上限值间按10000r/min增加检定点，在量程下限值和30r/min间按1-3-5系列增加检定点。 7.3.2.2试运转
首先将转速标准装置和被检转速测量仪按说明书进行预热后，按转速测量仪产品说明书正确安装调整好转速传感器，并确认被检仪器能正常接收转速信号。然后，选定最低和最高两个检定点进行试运转，待被检转速测量仪正常显示转速值时，准备进行示值检定。
3
