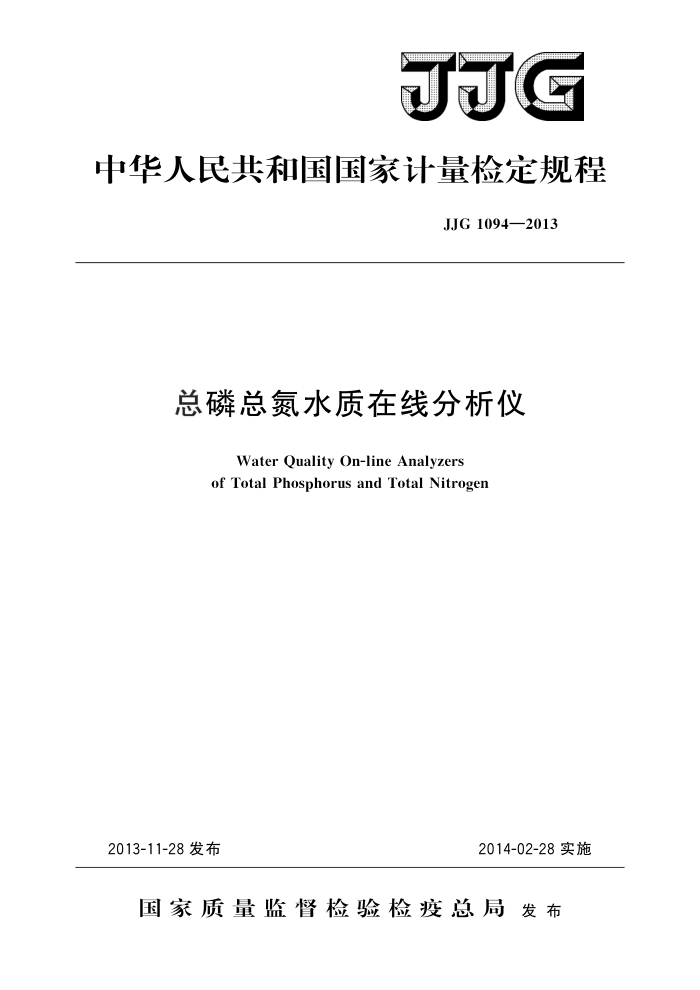

JJG
中华人民共和国国家计量检定规程
JJG1094—2013
总磷总氮水质在线分析仪
Water Quality On-line Analyzers of Total Phosphorus and Total Nitrogen
2013-11-28发布
2014-02-28实施
国家质量监督检验检疫总局发布 JJG 1094—2013
总磷总氮水质在线分析仪
检定规程
JJG 1094—2013
Verification Regulation of Water Quality On-line Analyzers of Total Phosphorus
and Total Nitrogen
归口单位：全国环境化学计量技术委员会
主要起草单位：浙江省计量科学研究院参加起草单位：聚光科技（杭州）股份有限公司
浙江省环境监测中心
本规程委托全国环境化学计量技术委员会负责解释 JJG1094—2013
本规程主要起草人：
林桢 (浙江省计量科学研究院) 张潇 (浙江省计量科学研究院)
参加起草人：
王静（聚光科技（杭州）股份有限公司）徐远远（浙江省计量科学研究院）傅军（浙江省环境监测中心） JJG1094—2013
目 录
引言 1 范围·. 2 概述· 3 计量性能要求 4 通用技术要求 4.1外观及通电检查 4.2安全要求·· 5计量器具控制 5.1检定条件· 5. 2 检定项目. 5.3 检定方法 5.4 检定结果的处理： 5.5检定周期· 附录A标准溶液的配制附录B 总磷总氮水质在线分析仪检定原始记录附录 C 检定证书/检定结果通知书内页格式
(IⅡ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (4) (4) (5) (6) (8)
.
. JJG1094—2013
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》的规定而制定
本规程的技术指标参考了HJ/T102一2003《总氮水质自动分析仪技术要求》与 HJ/T103一2003《总磷水质自动分析仪技术要求》的相关内容
本规程为首次制定。
II JJG1094—2013
总磷总氮水质在线分析仪检定规程
1范围
本规程适用于总磷总氮水质在线分析仪（以下简称仪器）的首次检定、后续检定和使用中检查。
2概述
仪器分为单独测量总磷或总氮的仪器以及一体化的总磷总氮测量仪器。用于自动连续测量地表水、生活污水和工业废水等水体中的总磷浓度和总氮浓度。
总磷的测量采用钼酸铵分光光度法，用氧化剂将所含磷氧化为正磷酸盐，与显色剂反应后生成蓝色络合物，通过测量特定波长处的吸光度值得到总磷含量。
总氮的测量主要采用碱性过硫酸钾消解紫外分光光度法和硫酸肼还原可见分光光度
法。前者利用氧化剂将水中的含氮化合物转化为硝酸盐，通过测量特定波长处的吸光度值得到总氮含量：后者先将含氮化合物氧化，然后再还原成亚硝酸盐进行显色反应，通过测量特定波长处的吸光度值得到总氮含量。另外，总氮的测量还有化学发光法等方法。
仪器主要由采样系统、水样处理系统、检测系统以及数据采集、处理与传输系统等
组成。 3 计量性能要求
仪器的计量性能要求见表1。
表1计量性能要求
性能要求
项目
总磷
总氮
(0~0.5）mg/L >0.5mg/L (0~2)mg/L
>2 mg/L ±10%
示值误差重复性稳定性（24h）
±10%
±0.05mg/L
±0.2mg/L
≤5% ≤10%
≤5% ≤10%
4通用技术要求
4.1外观及通电检查 4.1.1仪器及附件的所有零件应紧固无松动；连接件应连接良好；运动部位应运动灵活、平稳；仪器内外各种管路连接口必须可靠密封，避免漏液。仪器通电后，各部件都能正常工作，各旋钮、按键应能正常调节，显示结果应清晰完整。
1 JJG1094—2013
4.1.2仪器铭牌应标有仪器名称、型号、出厂编号、制造日期、制造厂名。新制造仪器的表面不应有脱皮现象，色泽均匀，不得有明显的擦伤、露底、裂纹、起泡及锈蚀现象，外露部件接合处应整齐，无粗糙不平现象。使用中仪器不应有影响其正常工作的损伤。 4.2安全要求 4.2.1绝缘电阻
仪器的电源进线与机壳之间的绝缘电阻不小于20M2。 4.2.2绝缘强度
仪器的电源进线与机壳之间能承受50Hz，1.5kV交流有效值连续1min电压试
验，不出现飞弧和击穿现象。 4.2.3泄漏电流
仪器的泄漏电流不大于5mA， 5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1检定环境条件 5.1.1.1环境温度：（5～40）℃。 5.1.1.2相对湿度：不大于85%。 5.1.1.3 供电电源：（220士22）V，（50士1）Hz。 5.1.2检定用标准器及配套设备 5.1.2.1 总磷总氮有证标准物质：相对扩展不确定度不大于3%（k=2）。零点校准液以及标准溶液配制方法见附录A。 5.1.2.2单标线移液管、容量瓶：A级。 5.1.2.3 绝缘电阻表：输出电压500V，10级。 5.1.2.41 耐压测试仪：交流电压（0～1.5）kV，10级。 5.1.2.5 泄漏电流测试仪：（0～20）mA，5级。 5.2检定项目
仪器首次检定、后续检定和使用中检查项目如表2所示
表2检定项目一览表首次检定
检定项目外观及通电检查
后续检定
使用中检查
+ + + + +
+ + + +
+ + +
示值误差重复性稳定性绝缘电阻
2 JJG1094—2013
表2 (续) 首次检定 + +
使用中检查
检定项目绝缘强度泄漏电流
后续检定
注：
“十”为需要检定项目，“一”为不需要检定项目。 2经安装及维修后对仪器计量性能有较大影响的，其后续检定按首次检定要求进行。
1
5.3检定方法 5.3.1外观
按4.1要求进行目察、手动检查。 5.3.2仪器的校正
按照仪器使用说明书要求进行预热稳定，根据仪器的设置量程与使用场合要求对零点与量程进行校正。 5.3.3示值误差
仪器经过校正后，分别以20%、50%、80%量程标准溶液进行测量，每个测量点重复测量3次，计算出3次测量值的平均值，并按式（1）、式（2）计算仪器示值误差，以绝对值最大者为示值误差检定结果：
Ac, = 9 -C×100%
(1) (2)
Cs Ac=Cs
式中： Acr- 一示值相对误差，%； Ac—示值绝对误差，mg/L：
-3次测量值的平均值，mg/L；
C- 一
标准溶液的质量浓度值，mg/L。
Cs
5.3.4重复性
仪器经过校正后，以50%量程标准溶液进行测量，重复测量6次，按式（3）计算仪器重复性：
(c; —)2 n-1
X 100%
(3)
式中： Sr C; 仪器各次测量值，mg/L；
仪器重复性；
-6次测量值的平均值，mg/L；测量次数，n=6。
n
5.3.5稳定性
3
