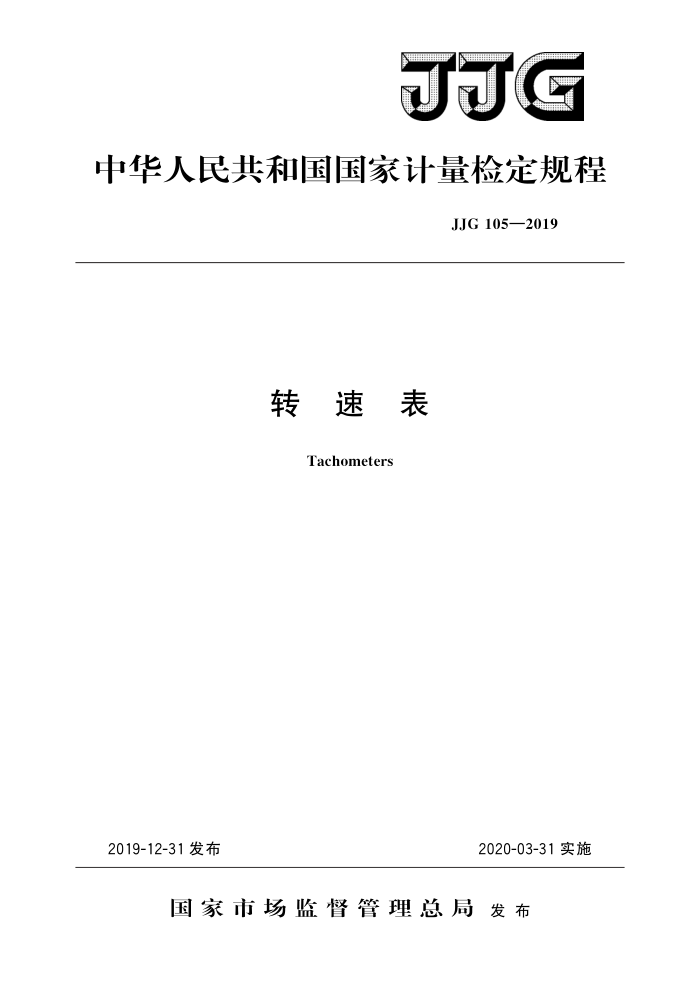

JJG
中华人民共和国国家计量检定规程
JJG105—2019
转速表
Tachometers
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG 105—2019
转速表检定规程
JJG 105—2019 代替JJG105—2000
VerificationRegulationofTachometers
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：北京市计量检测科学研究院
江西省计量测试研究院山西省计量科学研究院北京伊麦特科技有限公司
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG 105—2019
本规程主要起草人：
孙桥 （中国计量科学研究院）白杰 (中国计量科学研究院)
参加起草人：
于宝良（北京市计量检测科学研究院）杨琪琪（江西省计量测试研究院）白敏（山西省计量科学研究院）杜磊（中国计量科学研究院）陈进法（北京伊麦特科技有限公司） JJG105—2019
目 录
引言 1 范围 2 引用文件· 3
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (7) (10)
术语和计量单位 3.1转速表. 3.2转速比· 3.3 示值变动性·
概述· 计量性能要求，通用技术要求，
4 5
6
6.1 外观要求…· 6.2其他技术要求 7计量器具控制·
检定条件 7. 2 检定项目 7.3检定方法 7.47 检定结果的处理· 7.5检定周期附录A转速表检定记录（推荐）格式附录B转速表检定证书内页格式 .. 附录 C 检定结果通知书内页格式
7. 1
- JJG105—2019
引言
本规程根据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》等计量规范，结合我国目前转速表的实际使用情况，对JJG105 2000进行修订，是实现转速量值有效溯源的技术保障。
本规程与JJG105一2000相比，除编辑性修改外，主要技术性修改如下：
增加了引言、范围、引用文件部分；调整了术语“转速表”“转速比”及“示值变动性”的定义；删除了其余术语的定义；调整了转速表的分类，不按照工作原理，而根据测量方式和显示方式进行
分类；
调整了转速表的分级，不保留0.01、0.02、0.2、1.5、2.5级；删除了计量性能要求中“士1个字”“士2个字”的要求；调整了通用技术要求；调整了计量器具控制的内容；明确了检定结果的处理；增加了附录A检定记录（推荐）格式；增加了附录B检定证书内页格式；增加了附录C检定结果通知书内页格式。
本规程的历次版本发布情况为：
JJG105—2000; JJG105—1983；JJG328—1983；JJG329—1983；JJG327—1983。
II JJG105—2019
转速表检定规程
1范围
本规程适用于0.05级、0.1级、0.5级、1级和2级转速表的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG326转速标准装置凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1转速表tachometer
测量各种旋转物体旋转速度的仪器仪表。转速的计量单位为转每分，r/min。 3.2转速比rotationalspeedratio
转速表测量的实际转速值与转速表刻度值之比。 3.3示值变动性indicationvariation
在被测旋转物体和测量状态不作任何改变的情况下，对同一被测转速量进行多次重复读数，其示值的最大变化量。
4概述
转速表用于测量各种旋转物体的旋转速度，按其工作原理主要包括以下类型：离心式转速表、定时式转速表、磁电式转速表、涡流式转速表、霍尔式转速表、频闪式转速表、光电式转速表等。转速表的测量方式通常可以分为接触式和非接触式，其转速示值的显示方式通常可以分为指针式和数字式。为了便于计量性能要求和计量器具控制的规范统一，本规程对不同工作原理的转速表按照测量方式和显示方式进行分类。其中，多用转速表具备接触式和非接触式两种测量方式。 5计量性能要求
非接触式转速表的计量性能要求见表1，接触式转速表的计量性能要求见表2。
1 JJG105—2019
表1非接触式转速表计量性能指标
项目准确度等级最小测量范围最大允许误差示值变动性
性能指标
序号
0.05级（100~20000）r/min
0.1级
0.5级
1级
(100~8000)r/min ±0.5%
1 2 3
±0.1% 0. 1%
±1% 1%
±0.05% 0.05% 表2接触式转速表计量性能指标
0.5%
性能指标
项目准确度等级最小测量范围最大允许误差示值变动性
序号
1级
0.1级
0.5级 (100~8000）r/min
2级
1 2 3
±1% 1%
±2% 2%
±0.1% 0.1%
±0.5% 0.5%
6 通用技术要求
6.1 外观要求 6.1.1 转速表应配有说明书及全部必备附件，其铭牌或外壳上应标明型号、规格、准确度等级、生产厂家、出厂编号和生产日期。 6.1.2转速表外形结构应完好，各紧固件应无松动，无影响正常工作的机械损伤。其开关、按键或度盘等操作灵活可靠，标志清晰明确。 6.1.3指针式转速表的转速比、表盘刻度及刻度值应清晰正确，不得有影响读数的缺陷，1：1的转速表可不标明转速比。 6.1.4数字式转速表显示部分的字符应清晰完整。0.05级和0.1级转速表的示值有效位数不少于5位，0.5级转速表的示值有效位数不少于4位，1级和2级转速表的示值有效位数不少于3位。 6.2其他技术要求 6.2.1转速表在按照其使用说明中注明的使用方法和操作要求工作时，各部分应能正常工作。 6.2.2接触式转速表的转轴和测头应清洁，不得有油污，测头完整无缺损并且接触可靠，用手转动时，应手感良好，无粘滞、卡顿和时松时紧等异常现象。 6.2.3指针式转速表的指针在工作时，应转动平稳、无跳动和卡顿，工作后指针应能返回零位。 7 计量器具控制 7.1检定条件 7.1.1检定时的环境条件 2 JJG105—2019
7.1.1.1 温度为（23士5）℃，相对湿度≤85%。 7.1.1.2电源电压的变化应在（220士22）V范围内 7.1.1.3周围无影响正常检定工作的电磁干扰和机械振动。 7.1.2检定设备
检定转速表的设备见表3。
表3检定设备
序号
名称
技术要求
转速标准装置的准确度等级与被检转速表的
1
转速标准装置
准确度等级之比，应小于或等于1：3
7.2检定项目
首次检定、后续检定和使用中检查的项目见表4。
表4检定项目
序号 1 2 3 N
项目通用技术要求测量范围示值误差示值变动性
首次检定
后续检定
使用中检查
+ + + +
+
+ + + +
+ +
注：“十”表示应检项目，“一”表示不检项目。
7.3检定方法 7.3.1通用技术要求的检查
转速表开机后应能正常工作，用手感、目测的方法进行检查，通用技术要求的检查结果应符合6.1、6.2的相关要求。 7.3.2测量范围、示值误差及示值变动性的检定 7.3.2.1检定点的选择
在被检转速表的量程内均匀选定至少8个检定点，应包含100r/min、300r/min、 500r/min、1000r/min、3000r/min和5000r/min。对于接触式和非接触式两用转速表，应分别按照非接触式转速表和接触式转速表选定检定点。 7.3.2.2试运转
首先将转速标准装置按说明书进行预热后，将被检转速表按使用说明书正确放置操作，并确认转速表能正常进行测量。然后，选定检定点100r/min进行试运转，待被检转速表正常显示测量转速值时，准备进行示值检定。 7.3.2.3非接触式转速表示值误差、示值变动性及测量范围检定
对于数字显示的非接触式转速表，将转速标准装置分别调到检定点的转速值，待转速输出稳定后，在同一检定点连续读取并记录被检转速表的10个显示值。
