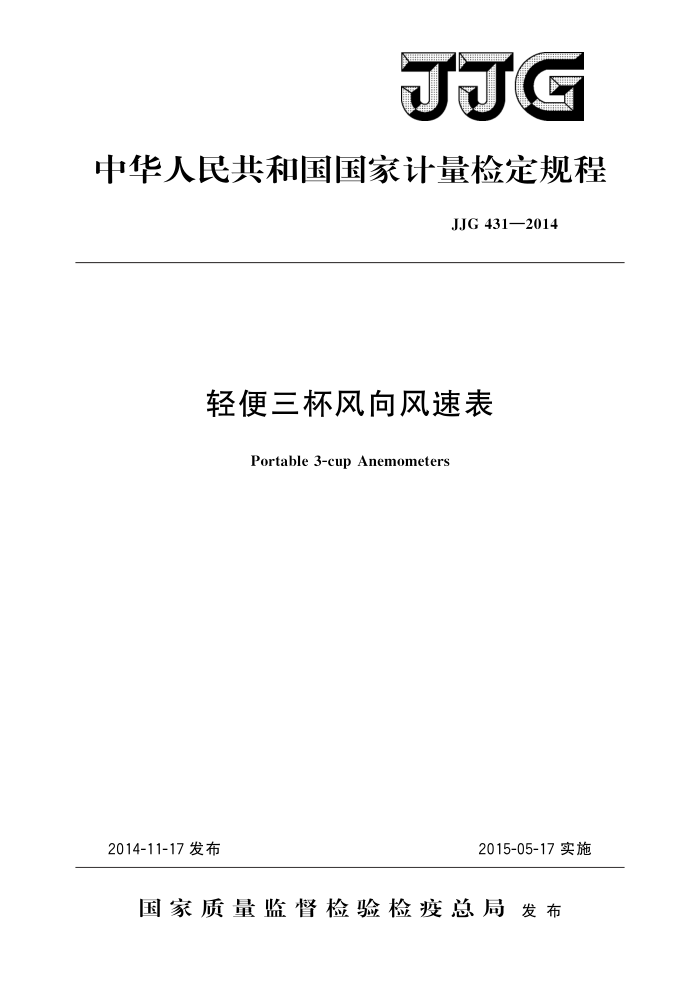

JJG
中华人民共和国国家计量检定规程
JJG431—2014
轻便三杯风向风速表
Portable 3-cup Anemometers
2015-05-17实施
2014-11-17发布
国家质量监督检验检疫总局发布 JJG 431—2014
轻便三杯风向风速表检定规程
JJG 431—2014 代替JJG431—1986
Verification Regulation of Portable 3-cup Anemometers
归口单位：全国压力计量技术委员会
主要起草单位：浙江省大气探测技术保障中心
湖南省气象技术装备中心
参加起草单位：江苏省气象探测中心
本规程委托全国压力计量技术委员会负责解释 JJG 431—2014
本规程主要起草人：
罗昶 (浙江省大气探测技术保障中心) 李晖 (湖南省气象技术装备中心）倪永胜（浙江省大气探测技术保障中心）王建森（浙江省大气探测技术保障中心）
参加起草人：
张正 (江苏省气象探测中心) JJG431—2014
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (6) (6) (7) (8) (9) (12)
范围· 2 引用文件· 3
1
术语和计量单位 3.1术语.· 3.2计量单位· A
概述· 5 计量性能要求· 6 通用技术要求· 6.1 外观 6.2 风向系统机械性能. 6.3 风速系统机械性能 7计量器具控制 7. 1 检定条件 7. 2 检定项目· 7.3 检定方法·· 7. 4 检定结果的处理.. 7.5 检定周期· 附录A标准风速计算方法附录B轻便三杯风向风速表检定记录格式附录 C 检定证书/检定结果通知书内页格式：附录D 风洞试验段流场均匀性和稳定性检测方法
.+
- JJG431—2014
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、
JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列规范。
本规程是根据JJF1002一2010《国家计量检定规程编写规则》的规定，对 JJG431一1986《DEM6型轻便三杯风向风速表》进行修订的。与JJG431一1986版相比，除编辑性修改外主要技术变化如下：
一更改了规程名称，扩大了适用范围（见1）；计量性能要求仅规定了示值误差要求（见5），通用技术要求中增加了风向标
启动风速、风杯启动风速的要求（见6.2.2、6.3.2）；
更改了检定条件，修改了微压计和风洞的技术要求（见7.1.1）；细化了检定方法（见7.3）；更改了标准风速的计算公式（见附录A）；删除了线性回归方程和非线性误差的数据处理；更改了检定周期（见7.5）；删除了附录3、附录4、附录5和附录6；增加了“检定证书/检定结果通知书内页信息及格式”附录（见附录C）；增加了风洞均匀性和稳定性的检测方法（见附录D）。
本规程的历次版本发布情况为：
JJG431—1986。
II JJG431—2014
轻便三杯风向风速表检定规程
1范围
本规程适用于测量上限不超过30m/s的指针式轻便三杯风向风速表（以下简称指
针式风速表）和数字式轻便三杯风向风速表（以下简称数字式风速表）的首次检定、后续检定和使用中检查。本规程不适用于矿用三杯风向风速表。
2引用文件
本规程引用下列文件： JJF1001通用计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1风杯启动风速startingwindvelocityofcup
风杯由静止开始变为能够连续转动，风速表能指示或显示速度变化的最低风速。 3.1.2风向标启动风速startingwindvelocityofvane
风向标由某一偏角释放返回到与气流方向相同时的最低风速。 3.1.3阻塞比blockageratio
风洞试验段内风速表（包括安装支架、风速表启动杆等控制件）迎风面积与试验段均匀区横截面积之比。 3.2计量单位
轻便三杯风向风速表使用的法定计量单位为米每秒，符号为m/s。 4概述
轻便三杯风向风速表（以下简称风速表）是用于测量风速和指示风向的便携式手持仪表，主要由风杯组、风速指示系统、风向系统和手柄等组成。
风杯组的三个风杯在风力的作用下转动，其角速度与风速成正比，风杯的转动通过机械传动或光电感应等方式进行转换输出风速值。当风的来向与风向标成某一交角时，风对风向标产生压力，该风压力矩使风向标旋转，直至风向标正对风的来向而停止转动，并指示出风向。
按风速指示系统的不同，风速表可分为用指针指示风速值的指针式风速表和用数字显示风速值的数字式风速表二种。指针式风速表具有定时机构，控制测量风速的采样时间为1min，指示风速值为1min的平均风速；数字式风速表测量瞬时风速。常见的指针式风速表风速部分外形结构如图1a）所示，数字式风速表风速部分外形结构如图
1 JJG431—2014
1b）所示，风速表风向部分外形结构如图1c）所示。
1
10
15
11
7
12
8
18.21 13
a）指针式风速表风速部分 1一护杯环；2一风杯：3一风杯转动轴；4一风杯组（护杯环、三个风杯和风杯转动轴）：5一风杯组固定螺丝： 6一启动杆；7一风速指针；8一秒针；9一风杯组；10一信号转换器；11一固定螺丝；12一显示屏；13一功能键；
c）风速表风向部分
b）数字式风速表风速部分
14—风向指针；15一风向标；16一方向罗盘；17一罗盘制动部件
图1风速表外形结构示意图
5计量性能要求
示值误差：最大允许误差为士（0.5m/s十0.02×）（为标准风速）
6通用技术要求 6.1外观 6.1.1标志
风速表应有仪器名称、制造厂家（或商标）、型号、测量范围、最大允许误差、出厂编号、出厂日期、制造计量器具许可证标志及编号等信息。 6.1.2外形结构 6.1.2.1风向标应平整，并与风向指针处在同一垂直平面内。风向标转动应灵活平稳，风向指针转动应不碰护盖。 6.1.2.2风向标的方向罗盘表面应色泽均匀，方位标志标线应正确、均匀、清晰、整齐，不得有影响读数的斑点、划痕等缺陷。 6.1.2.3风杯的护杯环应正直、不扭曲并相互垂直，弧架平面与玻璃面成45°角。 6.1.2.4 各风杯的形状和尺寸应相同，各风杯间的夹角应相等。风杯切口平面与风杯的转动平面应相互垂直，风杯的转动平面与风速表中心轴线应相互垂直。 6.1.2.5风杯组与风速指示系统连接应牢固，不得有松动现象。 2 JJG431—2014
6.1.3风速指示系统 6.1.3.1 数字式风速表各功能键应能正常工作，不应有影响计量性能的缺陷。 6.1.3.2数字式风速表显示的数字应清晰完整。风杯停止时，其显示值应为“0.0”；风杯转动平稳时，其显示值不应有不规则的跳动。 6.1.3.3指针式风速表的玻璃表朦应无色透明，不得有影响读数的缺陷。 6.1.3.4指针式风速表具有清零功能，清零后风速指针对零线的偏移量不得超过一个刻度的1/5。 6.1.3.5指针式风速表的度盘应平整，分度值不大于0.2m/s，表面颜色均匀，不得有影响读数的斑点、划痕等缺陷。所有标字标线应清晰、均匀、整齐。 6.1.3.6指针式风速表的风速指针应平直，其指针尖端应盖住短刻线的1/2～3/4。风速指针转动应平稳无阻滞，不得与时间指针相互碰撞，也不得与度盘、表朦相碰。 6.2风向系统机械性能 6.2.1风向标方向罗盘定位
方向罗盘应转动灵活，制动可靠。在自由状态下，其南方应指向地磁南极。 6.2.2风向标启动风速
风向标启动风速不大于1m/s。 6.3风速系统机械性能 6.3.1风杯转动平稳性
风杯转动应灵活平稳并随遇平衡，目视不得有轴向跳动或径向摆动。风杯转动轴处于水平状态时，风杯应能随遇平衡。 6.3.2风杯启动风速
风杯启动风速应不大于0.8m/s。
6.3.3指针式风速表的控制工作时间
指针式风速表定时机构的控制工作时间应为（60土1）S。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
7.1检定条件 7.1.1检定用仪器设备 7.1.1.1标准器
皮托静压管（以下简称皮托管）和微压计。皮托管应选用L型标准皮托静压管，
校准系数为0.998～1.004；微压计的测量上限不低于700Pa，最大允许误差为 ±0.5 Pa。 7.1.1.2配套设备
a）风洞风洞试验段技术指标应满足表1的要求。
3
