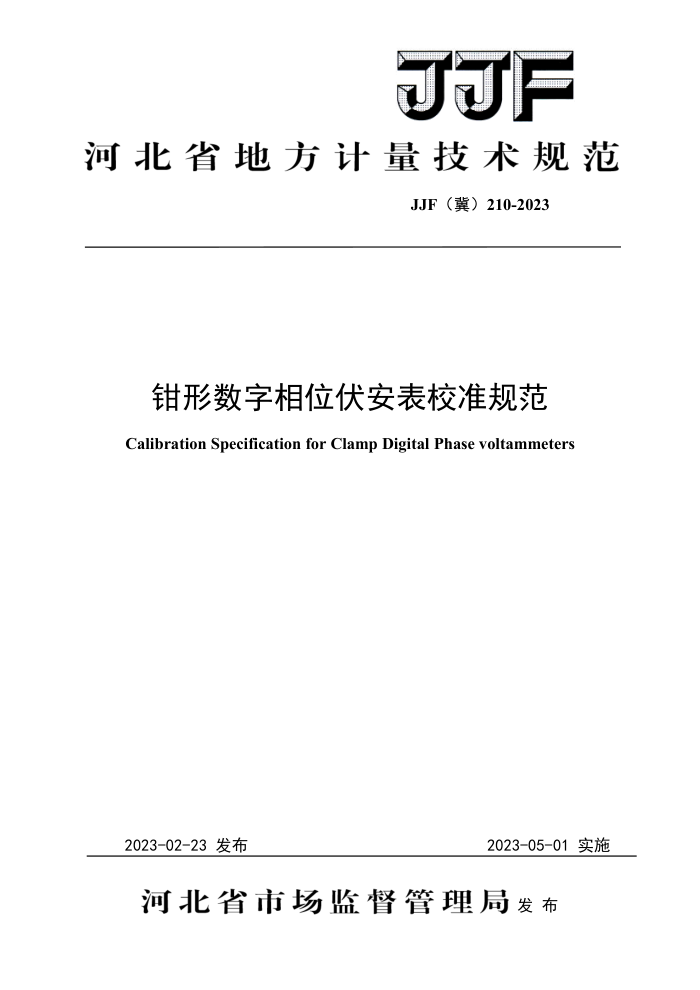

河北省地方计量技术规范
JJF（冀）210-2023
钳形数字相位伏安表校准规范 Calibration Specification for Clamp Digital Phase voltammeters
2023-02-23发布
2023-05-01实施
河北省市场监督管理局发布 JJF(冀)210—2023
钳形数字相位伏安表校准规范 Calibration Specification for Clamp Digital
JJF(冀) 2102023
Phasevoltammeters
归口单位：河北省市场监督管理局
主要起草单位：河北省计量监督检测研究院
本规范委托河北省计量监督检测研究院负责解释 JJF(冀)210—2023
本规范主要起草人：
贾祎冬（河北省计量监督检测研究院）
赵冬松（河北省计量监督检测研究院）
李凌云（河北省计量监督检测研究院）
参加起草人：
李德亨（河北省计量监督检测研究院）
侯宗贤（河北省计量监督检测研究院） JJF(冀)210—2023
目 录
引言。
(II) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (8) (9) (10) (14) (15)
范围. 2 引用文件. 3 概述。 4 计量特性 4.1 交流电压、交流电流与交流功率的示值误差. 4.2 相位的示值误差， 4.3 测量范围和最大允许误差. 5 校准条件 5.1 环境条件 5.2 测量标准及其他设备 6 校准项目和校准方法 6.1 校准项目 6.2 校准方法
1
校准结果表达. 8 复校时间间隔，附录A 测量结果不确定度评定示例. 附录 B 校准原始记录格式附录 C 校准证书内页格式
7 JJF(冀)210—2023
引 言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》
JJF1059.1一2012《测量不确定度评定与表示》和JJF1001一2011《通用计量术语及定义》 编制。
本规范在参考了JJF1075一2015《钳形电流表校准规范》、JJF1491一2014《数字式交流电参数测量仪校准规范》等文件的基础上，结合国内钳形数字相位伏安表的质量控制现状制订。
本规范为首次制订。
II JJF(冀)2102023
钳形数字相位伏安表校准规范
1范围
本规范适用于交流电压测量范围0.1V～600V，交流电流测量范围10mA～500A，相位测量范围(0～360）。，交流功率测量范围1mW～300kW，输入信号频率范围45 Hz～65Hz的钳形数字相位伏安表(以下简称相位伏安表)的校准。
2引用文件
本规范引用了下列文献： JJF1075一2015钳形电流表校准规范 JF1491一2014数字式交流电参数测量仪校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文
件，其最新版本（包括所有的修改单），适用于本规范。
3概述
钳形数字相位伏安表是专为现场测量电压、电流、功率、相位的单通道、双通道和三通道的数显测量仪表。它的特点是可以在不断开回路的情况下，可以通过电压端子测量电压，采用钳形电流传感器测量电流，通过A/D转换方式和数据处理显示功率和相位。钳形数字相位伏安表的基本组成如图1所示。其主要功能是用来测量U-U、 I-I及U-I之间的相位，判别感性、容性电流及三相电压的相序，检测变压器的接线组别。
显示器
I U。
数据处理单元
信号调理单元
A/D转换
1
通信及控制单元
图1钳形数字相位伏安表基本组成框图 JJF(冀)210—2023
4 计量特性
4.1 交流电压、交流电流与交流功率的示值误差
钳形数字相位伏安表交流电压、交流电流与交流功率的示值误差可采用公式(1)～
(3)中的一种进行表示，具体采用何种表示方式，应根据制造商说明书，或按客户和制造商双方达成的技术协议。
△=±(a%A, +b%Am) △=±(a%A, +n)
(1) (2)
=± a% +b% 4m
(3)
A
式中：
A max 用绝对误差表示的最大允许误差，V、A或W; Ymax 用相对误差表示的最大允许误差，%； A. 被校仪器的读数值，V、A或W; A. 被校仪器的量程值，V、A或W; a
与读数有关的误差系数；
b
与量程有关的误差系数；以数字表示的绝对误差项，n=b%Am。
n
4.2相位的示值误差
相位示值以绝对误差表示的示值误差公式为：
Amax =Φx-Φ,
(4)
式中：
Amax -相位示值误差，°； Φ 相位伏安表相位显示值，； Φ, 标准源输出相位值，°。
2
