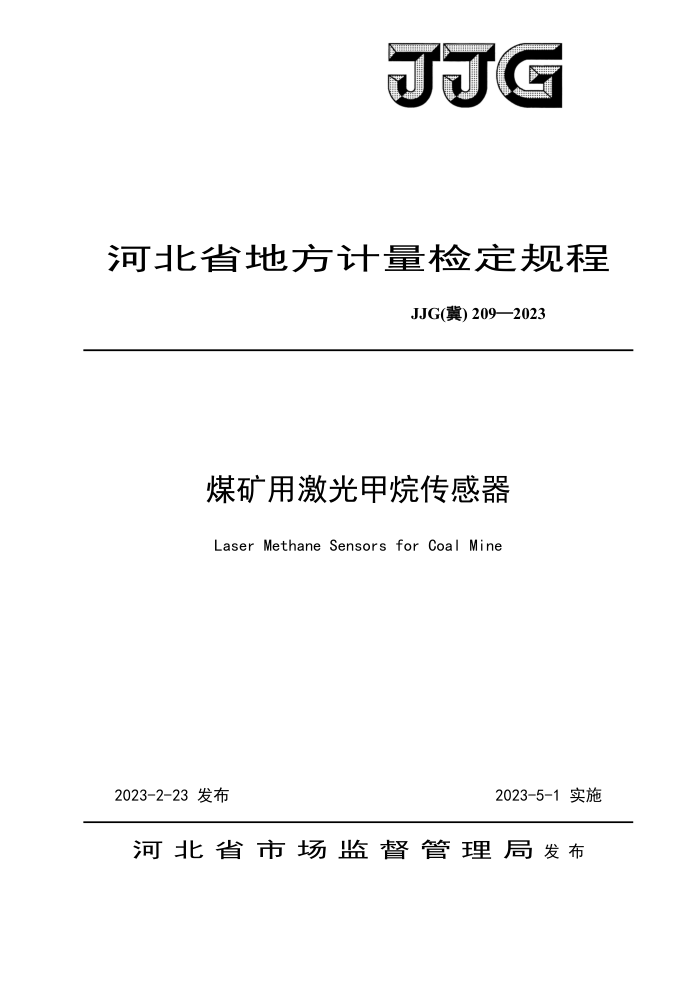

JJG
河北省地方计量检定规程
JJG(冀) 209—2023
煤矿用激光甲烷传感器
LaserMethane Sensors for Coal Mine
2023-2-23发布
2023-5-1实施
河北省市场监督管理局发布 JJG（冀）209—2023
煤矿用激光甲烷传感器
检定规程 Verification Regulation of Laser Methane SensorsforCoalMine
JJG（冀）209 -2023
归口单位：河北省市场监督管理局
起草单位：河北冀南矿业安全检测检验有限公司
本规程委托河北冀南矿业安全检测检验有限公司负责解释 JJG（冀）209—2023
本规程主要起草人：
郝伟伟（河北冀南矿业安全检测检验有限公司）
李荣强（河北冀南矿业安全检测检验有限公司）
黄文争（河北冀南矿业安全检测检验有限公司）
徐昌盛（河北冀南矿业安全检测检验有限公司
参加起草人：
宋玉（河北冀南矿业安全检测检验有限公司）
李宗伟（河北冀南矿业安全检测检验有限公司）
王素刚（河北冀南矿业安全检测检验有限公司）
宋海祥（河北冀南矿业安全检测检验有限公司）
王志勇（河北冀南矿业安全检测检验有限公司）
蔡学敏（河北冀南矿业安全检测检验有限公司）
三 JJG（冀）209—2023
目录
引 1范围·· 2引用文献·· 3概述· 3.1传感器原理 3.2传感器分类： 4计量性能要求 4.1示值误差 4.2重复性.· 4.3响应时间 4.4漂移 5通用技术要求 5.1外观与结构… 5.2标志与标识· 5.3通电检查· 5.4报警功能及报警动作值检查· 5.5绝缘电阻. 6计量器具控制 6.1检定条件 6.2检定项目 6.3检定方法 7检定结果的处理· 8检定周期. 附录A 附录B· 附录 C
言：
10
III JJG（冀）209—2023
引言
本规程是以JJF1002-2010《国家计量检定规程编写规则》、JJF1059.1-2012《测量不确定度评定与表示》和JJF1001-2011《通用计量术语及定义》为基础和依据制定
本规程参考了JJG1138-2017《煤矿用非色散红外甲烷传感器》、JJG（皖）70-2019 《煤矿用激光甲烷传感器》、AQ6211-2008《煤矿用非色散红外甲烷传感器》 等规程、 标准中内容。
本规程为首次发布。
IV JJG（冀）209—2023
煤矿用激光甲烷传感器检定规程
1范围
本规程适用于煤矿使用的量程为（0～100）%激光甲烷传感器（以下简称“传感器”）的首次检定、后续检定和使用中检查。
2引用文献
本规程引用下列文献：
JJG1138-2017《煤矿用非色散红外甲烷传感器》 JJG（皖）70-2019《煤矿用激光甲烷传感器》 AQ6211-2008《煤矿用非色散红外甲烷传感器》 使用本规程时，需注意使用上述引用文献的现行有效版本。
3概述
3.1传感器原理
传感器是由激光光谱吸收原理来测量被测气体中的甲烷气体浓度。传感器主要由激光探头、电子部件和显示部分等组成。工作时，被测环境中的甲烷与激光探头接触，传感器将甲烷浓度值转换成电信号，然后通过电子部件处理，并显示甲烷浓度值和输出对应于甲烷浓度值的电信号，从而实现甲烷气体浓度的检测与报警。当甲烷气体浓度达到报警设定点时，传感器发出声、光报警信号。
3.2传感器按用途及测量范围一般分为A、B两类：
A类传感器：用于环境监测，测量范围：摩尔分数0～100% B类传感器：用于瓦斯抽放管道监测，测量范围：摩尔分数0～100%。
4计量性能要求
4.1示值误差
1 JJG（冀）209—2023
传感器的示值误差应符合表1的规定。
表1传感器的示值误差限值
最大允许误差
测量段，X 0 A类
B类
绝对误差：±0.07% 相对误差：±7%
绝对误差：±0.06% 相对误差：±6%
注：X为甲烷的摩尔分数 4.2重复性
不大于1%。
4.3响应时间
A类传感器不大于25s，B类传感器不大于50s。
4.4漂移
零点漂移：摩尔分数土0.04%，量程漂移：相对值土2%
5通用技术要求
5.1外观与结构
5.1.1传感器的显示器应清晰完整，各机械调节部件应能正常动作，各紧固件无松动。 5.1.2传感器不应有影响其正常工作的外观损伤，新制造的涂层不应有明显颜色不匀和剥落，各部件接合处应平整。 5.1.3传感器的输出线缆、遥控器等附件应齐全，并附有使用说明书。
5.2标志与标识
传感器应标明制造单位、仪器名称、型号及编号、制造日期、防爆标志及编号、 煤矿安全标志及编号和其它法制管理要求的标志。
5.3通电检查
传感器各插接件接头无松动，各操作键功能运行正常；显示清晰、完整并保持稳定。
5.4报警功能及报警动作值检查 2
